ЖКИ знакосинтезирующий 8 x 2, STN Синий Негативный/прозрачный светодиодная подсветка Белая, питание 5В, -20...70°C
У поставщика
ПроизводительWINSTAR
У поставщиков
654 шт.
Норм. уп.: 24
Цены поставщиков
Склад 13
В наличии:654 шт
Срок поставки: до недели
Норм. уп.: 24
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 251,54 |
| от 48 | 238,80 |
| от 72 | 230,26 |
| от 144 | 222,77 |
| от 288 | 217,70 |
Описание

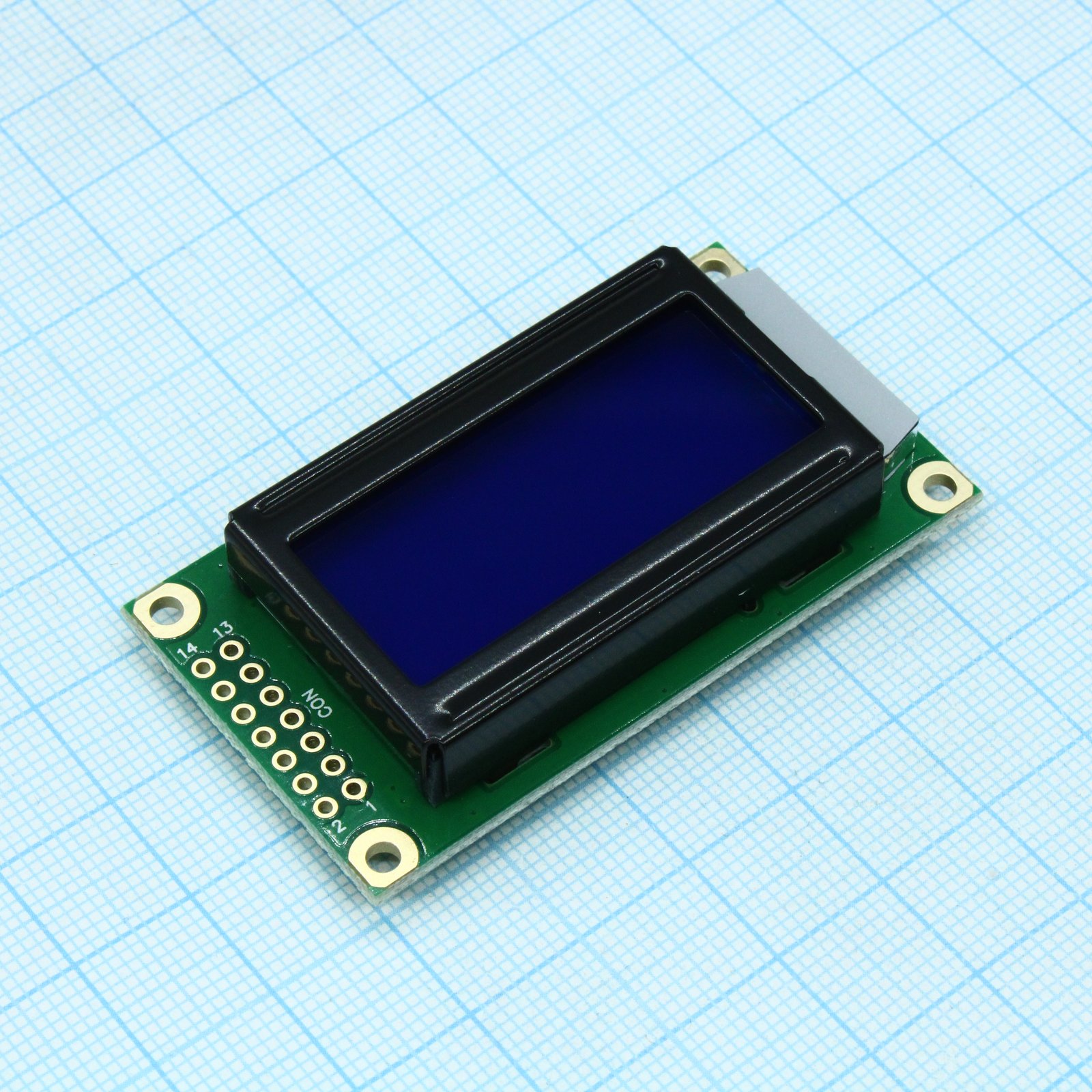

ЖКИ-дисплей WINSTAR WH0802A-TMI-CT# — знакосинтезирующий индикатор с форматом 8 символов на 2 строки. Модель выполнена на STN-матрице с синим негативным отображением и белой светодиодной подсветкой, питание — 5 В. Рабочий диапазон температур от -20 до +70 °C. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и бытовую электронику.
Технические характеристики
| Duty | 1/16 |
| Cgram | 8 character patterns for 5x8 dots, 4 character patterns for 5x10 dots |
| Cgrom | 5x8 dot or 5x10 dot character patterns |
| Вывод 1 | VSS (0V GND) |
| Вывод 2 | VDD (5.0V Supply Voltage for logic) |
| Вывод 3 | VO (Variable Contrast Adjustment) |
| Вывод 4 | RS (H/L Register select signal) |
| Вывод 5 | R/W (H/L H: Read, L: Write) |
| Вывод 6 | E (H,H->L Chip enable signal) |
| Pin 7 | DB0 (H/L Data bus line) |
| Вывод 8 | DB1 (H/L Data bus line) |
| Pin 9 | DB2 (H/L Data bus line) |
| Pin 10 | DB3 (H/L Data bus line) |
| Pin 11 | DB4 (H/L Data bus line) |
| Pin 12 | DB5 (H/L Data bus line) |
| Pin 13 | DB6 (H/L Data bus line) |
| Pin 14 | DB7 (H/L Data bus line) |
| Размер точки | 0.56 x 0.66 mm |
| Lcd mode | STN Negative, Blue Transmissive |
| Шаг точки | 0.60 x 0.70 mm |
| Pcb holes | 14-1.0 PTH, 14-1.8 PAD |
| View area | 38.0 x 16.0 mm |
| Активная площадь | 27.81 x 11.5 mm |
| Display font | 8 characters x 2 Lines |
| Тип дисплея | Character Type |
| Производитель | Winstar Display Co., LTD |
| Special code | CT: English and Cyrillic standard font |
| Controller ic | SPLC780A102BC |
| Module number | WH0802A-TMI-CT |
| Тип монтажа | THT |
| Backlight type | LED, White |
| Character size | 2.96 x 5.56 mm |
| Ddram capacity | 80 x 8 bits |
| Interface pins | 14 |
| Направление обзора | 6 o'clock |
| Character pitch | 3.55 x 5.94 mm |
| Module dimension | 58.0 x 32.0 x 13.3(MAX) mm |
| Backlight resistor | 10K~20K |
| Contrast ratio typ | 3 |
| Lcd polarizer type | Transmissive, N.T, 6:00 |
| Макс. ток питания | 1.5mA |
| Supply current min | 1.0mA |
| Ток пит. тип. | 1.2mA |
| Темп. хранения | -30 to +80 °C |
| Number of characters | 8 characters x 2 Lines |
| Примечание | ЖКИ симв, 8х2, подсв. Белая, инд.Синий |
| Вх. низ. напр. макс. | 0.6V |
| Раб. температура | -20 to +70 °C |
| Backlight drive method | Drive from A,K or Drive from Vdd,Vss |
| Вх. выс. напр. мин. | 0.7 VDD |
| Низ. напр. вых. макс. | 0.4V |
| Response time fall max | 200ms |
| Response time fall typ | 150ms |
| Response time rise max | 200ms |
| Response time rise typ | 150ms |
| Мин. выходное высокое напряжение | 3.9V |
| View angle vertical max | 40 deg |
| View angle vertical min | 20 deg |
| Тип упаковки | Palette (палетта) |
| Supply voltage logic max | 5.5V |
| Supply voltage logic min | 4.5V |
| Supply voltage logic typ | 5.0V |
| View angle horizontal max | 30 deg |
| View angle horizontal min | -30 deg |
| Supply voltage lcd max 70c | 3.5V |
| Supply voltage lcd typ 25c | 4.4V |
| Описание (англ.) | LCD character, 8 x 2, STN Blue Negative/Transm, backlight LED White, VDD = 5V, 6 o'cl, -20 ... 70 C |
