ЖКИ знакосинтезирующий 8 x 2, STN Серый Позитивный/отражающий без подсветки, размер 58x32 мм, видимая область 38x16 мм, питание 5В, -20...70°C, контактные площадки 2 ряда слева 14 выводов
У поставщика
ПроизводительWINSTAR
У поставщиков
919 шт.
Норм. уп.: 24
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт345,78 ₽
Сумма691,56 ₽
+ доплата 490,00 ₽
В наличии919 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 5 — 341,48 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 691,56 ₽. До заказа без доплаты не хватает 16 608,44 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 691,56 ₽
Описание

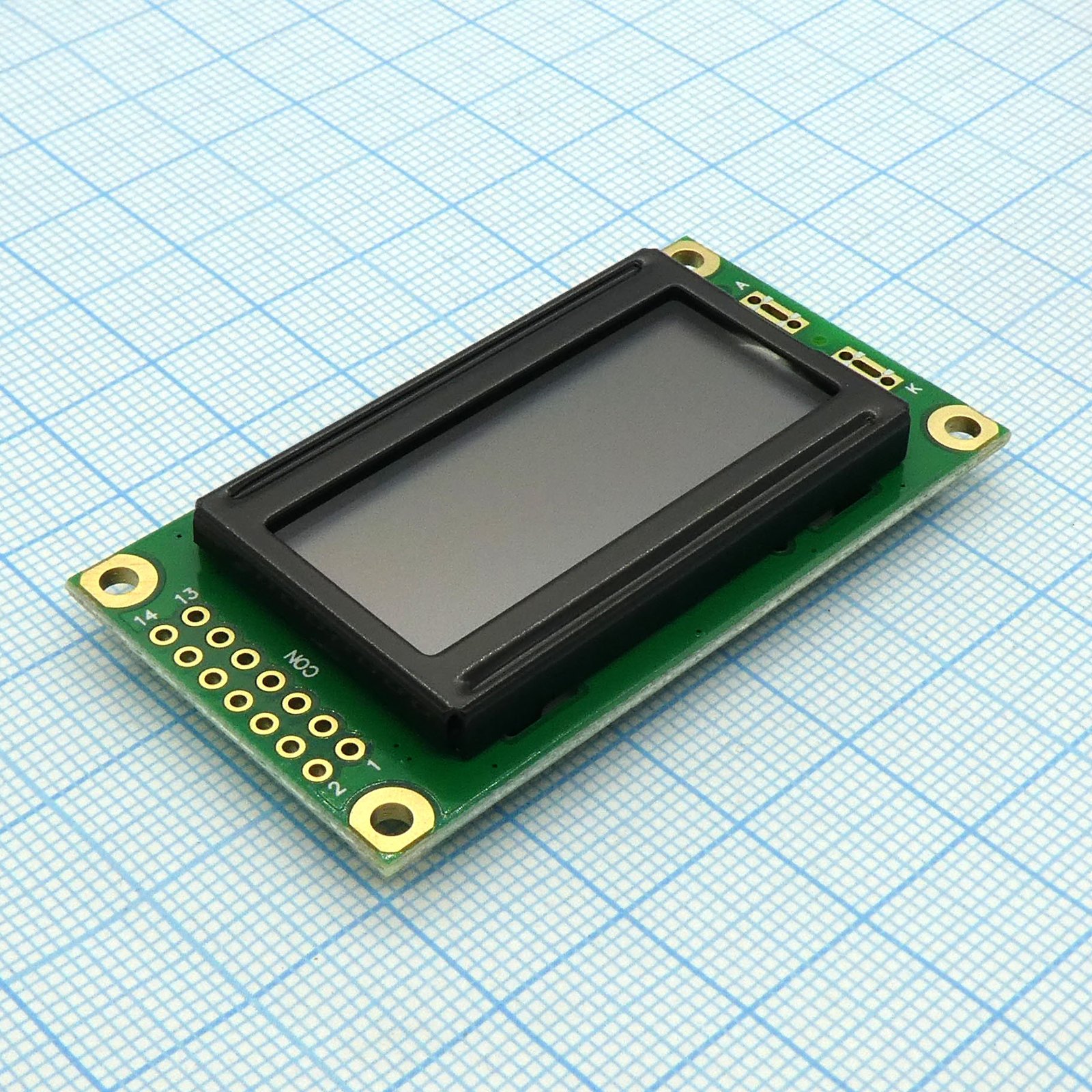

ЖКИ-дисплей WINSTAR WH0802A-NGG-CT# — знакосинтезирующий индикатор на 2 строки по 8 символов. Модель выполнена на STN-матрице серого цвета с позитивным отображением и отражающим покрытием без подсветки. Работает от 5 В, размер модуля 58×32 мм, рабочая температура от –20 до +70 °C. Подходит для встраивания в промышленные контроллеры, измерительные приборы и простые устройства индикации.
Технические характеристики
| Vdd | 5.0V |
| Vss | 0V |
| Размер точки | 0.38mm |
| Подсветка | LED can be driven by pin1, pin2, or A and K |
| Интерфейс | Параллельный |
| Кол-во выводов | 14 |
| Шаг выводов | 2.54mm |
| Контроллер | KS0066 or Equivalent |
| Рабочий цикл | 1/16 |
| Тип дисплея | STN Gray Positive/Reflective |
| Pad diameter | 1.8mm |
| Питание | +5V |
| Площадь обзора | 38.0 x 16.0 mm |
| Монтажное отверстие | 53.0 x 27.0 mm |
| Тип монтажа | THT |
| Функции выводов | 1: Vss GND; 2: Vdd +5V; 3: Vo Contrast Adjustment; 4: RS H/L Register select signal; 5: R/W H/L Read/write signal; 6: E H→L Enable signal; 7: DB0 H/L Data bus line; 8: DB1 H/L Data bus line; 9: DB2 H/L Data bus line; 10: DB3 H/L Data bus line; 11: DB4 H/L Data bus line; 12: DB5 H/L Data bus line; 13: DB6 H/L Data bus line; 14: DB7 H/L Data bus line |
| Тип подсветки | Нет |
| Размер знака | 2.96 x 5.56 mm |
| Character type | 5x8 dots includes cursor |
| Module dimension | 58.0 x 32.0 mm |
| Input voltage vi max | VDD |
| Input voltage vi min | -0.3V |
| Примечание | ЖКИ симв, 8х2, без подсв, инд. Серый |
| Диаметр монтажного отверстия | 2.5mm |
| Ток питания Idd макс. | 1.7mA |
| Supply current idd typ | 1.5mA |
| Макс. напряжение питания VDD | 5.3V |
| Напряжение питания VDD, мин. | 4.7V |
| Supply voltage vdd typ | 5.0V |
| El power supply voltage | 110VAC |
| Тип упаковки | Bulk (россыпь) |
| El power supply frequency | 400Hz |
| Макс. раб. темп. | 70°C |
| Мин. раб. темп. | -20°C |
| Led forward current if max | 140mA |
| Led forward current if typ | 70mA |
| Led forward voltage vf max | 4.6V |
| Led forward voltage vf typ | 4.2V |
| Описание (англ.) | LCD character, 8 x 2, STN Gray Positive/Reflective, without backlight, module dimension 58x32 mm, view area 38x16 mm, VDD = 5V, 6 o`cl, -20...70 C, 14pin |
| El power supply current iel typ | 5.0Vrms |
| Power supply voltage vdd vss max | 7.0V |
| Power supply voltage vdd vss min | -0.3V |
| Lcd driving voltage vdd v0 0c max | 5.1V |
| Lcd driving voltage vdd v0 0c min | 4.5V |
| Lcd driving voltage vdd v0 0c typ | 4.8V |
| Lcd driving voltage vdd v0 25c max | 4.7V |
| Lcd driving voltage vdd v0 25c min | 4.1V |
| Lcd driving voltage vdd v0 25c typ | 4.4V |
| Lcd driving voltage vdd v0 50c max | 4.4V |
| Lcd driving voltage vdd v0 50c min | 3.8V |
| Lcd driving voltage vdd v0 50c typ | 4.2V |
| Lcd driving voltage vdd v0 70c max | 4.1V |
| Lcd driving voltage vdd v0 70c min | 3.5V |
| Lcd driving voltage vdd v0 70c typ | 4.0V |
| Lcd driving voltage vdd v0 minus20c max | 5.5V |
| Lcd driving voltage vdd v0 minus20c min | 4.9V |
| Lcd driving voltage vdd v0 minus20c typ | 5.2V |
