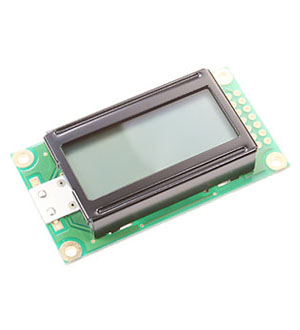

WH-0802A-YGH-CT, ЖК-индикатор 8х2 англ./рус (аналог для DV-08020S2FBLY-H/R)
У поставщика
ПроизводительWINSTAR
У поставщиков
3 шт.
Норм. уп.: 10
Описание
ЖК-индикатор WH-0802A-YGH-CT от WINSTAR — символьный дисплей 8x2 с поддержкой английского и русского языков. Работает от 5 В, потребляет до 1,7 мА, оснащён контроллером KS0066 и светодиодной подсветкой. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и бытовую электронику.
Технические характеристики
| Корпус | THT (through-hole, 14 pins, 2.54mm pitch) |
| Размер точки | 0.56mm (estimated from drawing) |
| Тип монтажа | THT |
| Кол-во выводов | 14 |
| Контроллер | KS0066 or equivalent |
| Рабочий цикл | 1/16 |
| Тип дисплея | 8x2 character, 5x8 dots with cursor |
| Площадь обзора | 38.0mm x 16.0mm |
| Размер знака | 2.96mm x 5.56mm |
| Ток питания | 1.5mA typical, 1.7mA max |
| Напряжение питания | 5.0V (typical), 7.0V max |
| Contrast voltage | 4.1V to 4.7V (VDD-V0 at 25°C) |
| Размеры модуля | 58.0mm x 32.0mm |
| Макс. напр. пит. | 7.0V |
| Мин. напр. пит. | -0.3V |
| Диап. вх. напр. | -0.3V to VDD |
| Led forward current | 70mA typical, 140mA max |
| Led forward voltage | 4.2V typical, 4.6V max |
| El backlight voltage | 110VAC, 400Hz |
| Схема монтажных отверстий | 53.0mm x 27.0mm, 4 holes Ø2.5mm |
| Диап. раб. темп. | -20°C to +70°C |
| Ориентация ЖКИ | вниз |
| Формат символа | 5х8 точ. |
| Количество строк | 2 |
| Количество символов | 8 |
