ЖКИ графич, 320 x 240, FSTN Positive/Transfl, подсв. LED Белая, VDD = 5V, 6 o'cl, -20...+70 C
У поставщика
ПроизводительWINSTAR
У поставщиков
119 шт.
Норм. уп.: 6
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт7 517,06 ₽
Сумма7 517,06 ₽
+ доплата 490,00 ₽
В наличии119 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 7 255,70 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 7 517,06 ₽. До заказа без доплаты не хватает 9 782,94 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 7 517,06 ₽
Описание

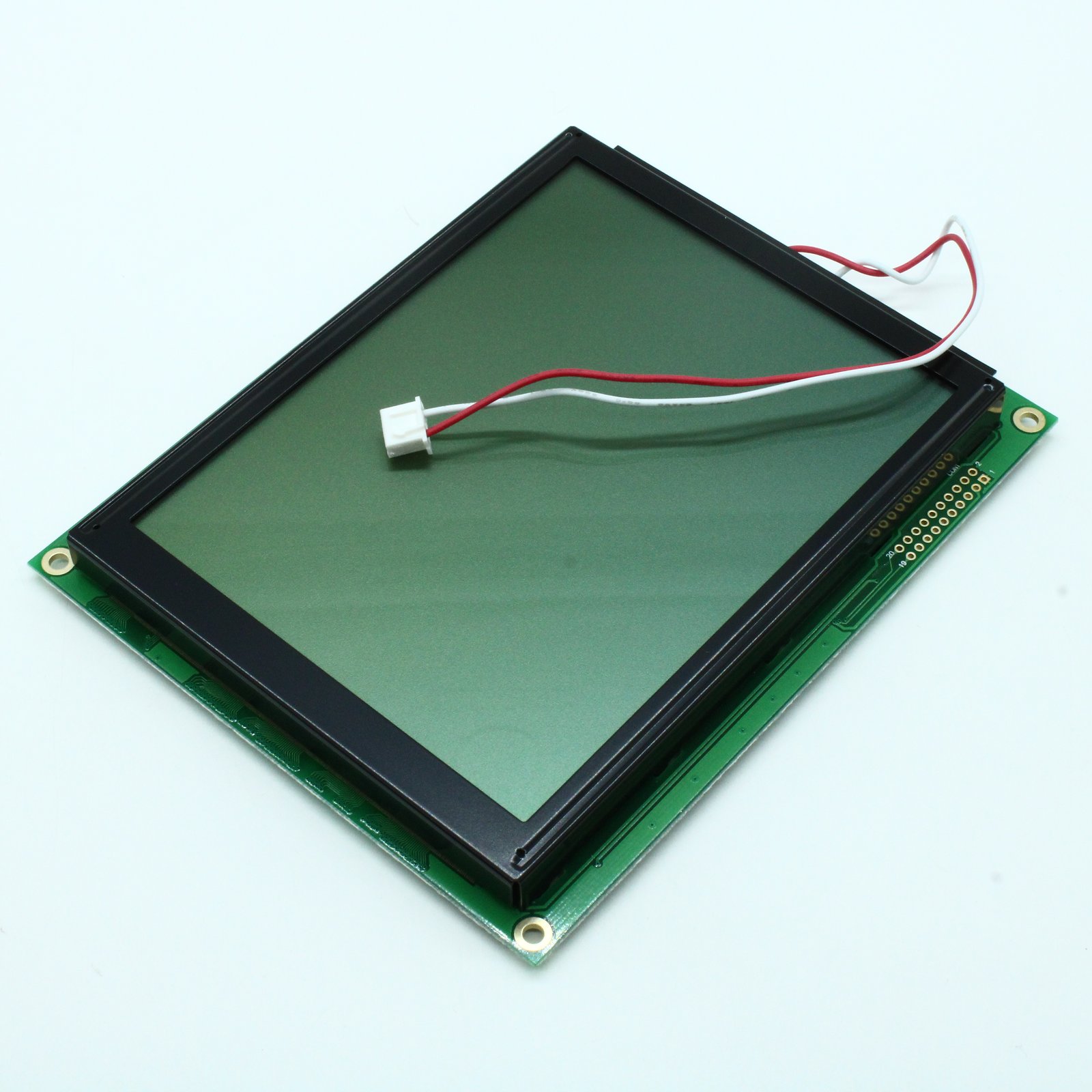

Графический ЖК-дисплей от WINSTAR с разрешением 320x240 пикселей. Модель выполнена на технологии FSTN Positive/Transfl с белой светодиодной подсветкой, напряжение питания — 5 В. Рабочий диапазон температур от -20 до +70 °C, ориентация — 6 часов. Подходит для промышленной автоматики и встраиваемых систем индикации.
Технические характеристики
| Data bus | DB0-DB7 |
| Размер точки | 0.34 x 0.34 mm |
| Тип ЖК | FSTN Positive, Transflective |
| Шаг точки | 0.36 x 0.36 mm |
| Драйвер ИС | RA8835 |
| Интерфейс | 6800/8080 MPU family |
| Кол-во выводов | 20 |
| Пайка | I/O terminals only |
| Вибрация | 15mm, 10-55Hz, X/Y/Z 15min each |
| Область обзора | 120.14 x 92.14 mm |
| Активная площадь | 115.18 x 86.38 mm |
| Pcb version | A |
| Display font | 320 x 240 dots |
| Тип дисплея | Graphic |
| Производитель | Winstar Display Co., LTD |
| Module number | WG320240C0-TFH-TZ# |
| Дата редакции | 2008.10.13 |
| Термоудар | -20C to 70C, 10 cycles |
| Backlight life | modified in version A |
| Тип подсветки | LED, White |
| Тип разъема | XH-3P |
| Number of dots | 320 x 240 |
| Соотв. RoHS | Да |
| Направление обзора | 6 o'clock |
| Low temp storage | -30C, 200hrs |
| High temp storage | 80C, 200hrs |
| Макс. вх. напр. | Vdd |
| Contrast ratio typ | 5 |
| Влажность при работе | 60C, 90%RH, 96hrs |
| Low temp operation | -20C, 200hrs |
| Габаритные размеры | 148.02 x 120.24 x 15.6 mm |
| Static electricity | VS=800V, RS=1.5kohm, CS=100pF |
| Условия хранения | anti-static electricity container and clean environment |
| Макс. ток питания | 110.0mA |
| Мин. ток питания | 95.0mA |
| Ток пит. тип. | 100.0mA |
| High temp operation | 70C, 200hrs |
| Темп. хранения | -30 to +80 C |
| View angle vertical | 30 to 60 deg |
| Примечание | ЖКИ графич, 320х240, подсв. Белый, , 6 o'cl. |
| Вх. низ. напр. макс. | 0.2Vdd |
| Мин. напряжение входа низкого уровня | 0V |
| Раб. температура | -20 to +70 C |
| View angle horizontal | -45 to 45 deg |
| Макс. напряжение входа высокого уровня | Vdd |
| Вх. выс. напр. мин. | 0.5Vdd |
| Низ. напр. вых. макс. | 0.4V |
| Время спада, макс. | 200ms |
| Время спада, тип. | 150ms |
| Время нарастания, макс. | 300ms |
| Время нарастания, тип. | 200ms |
| Мин. выходное высокое напряжение | 2.4V |
| Тип упаковки | Palette (палетта) |
| Напряжение питания логики макс. | 5.5V |
| Напряжение питания логики мин. | 4.5V |
| Supply voltage logic typ | 5.0V |
| Термокомпенсация | Да |
| Built in negative voltage | Да |
| Supply voltage lcd max 25c | 25.0V |
| Supply voltage lcd typ 25c | 23.8V |
| Supply voltage lcd typ 70c | 23.0V |
| Описание (англ.) | LCD graphic display, 320 x 240 |
