ЖКИ графич, 320 x 240, FSTN Positive/Transfl, подсв. LED Белая, VDD = 5V, 6 o'cl, -20...+70 C
У поставщика
ПроизводительWINSTAR
У поставщиков
9 шт.
Норм. уп.: 6
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт8 060,65 ₽
Сумма8 060,65 ₽
+ доплата 490,00 ₽
В наличии9 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 7 994,77 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 8 060,65 ₽. До заказа без доплаты не хватает 9 239,35 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 8 060,65 ₽
Описание

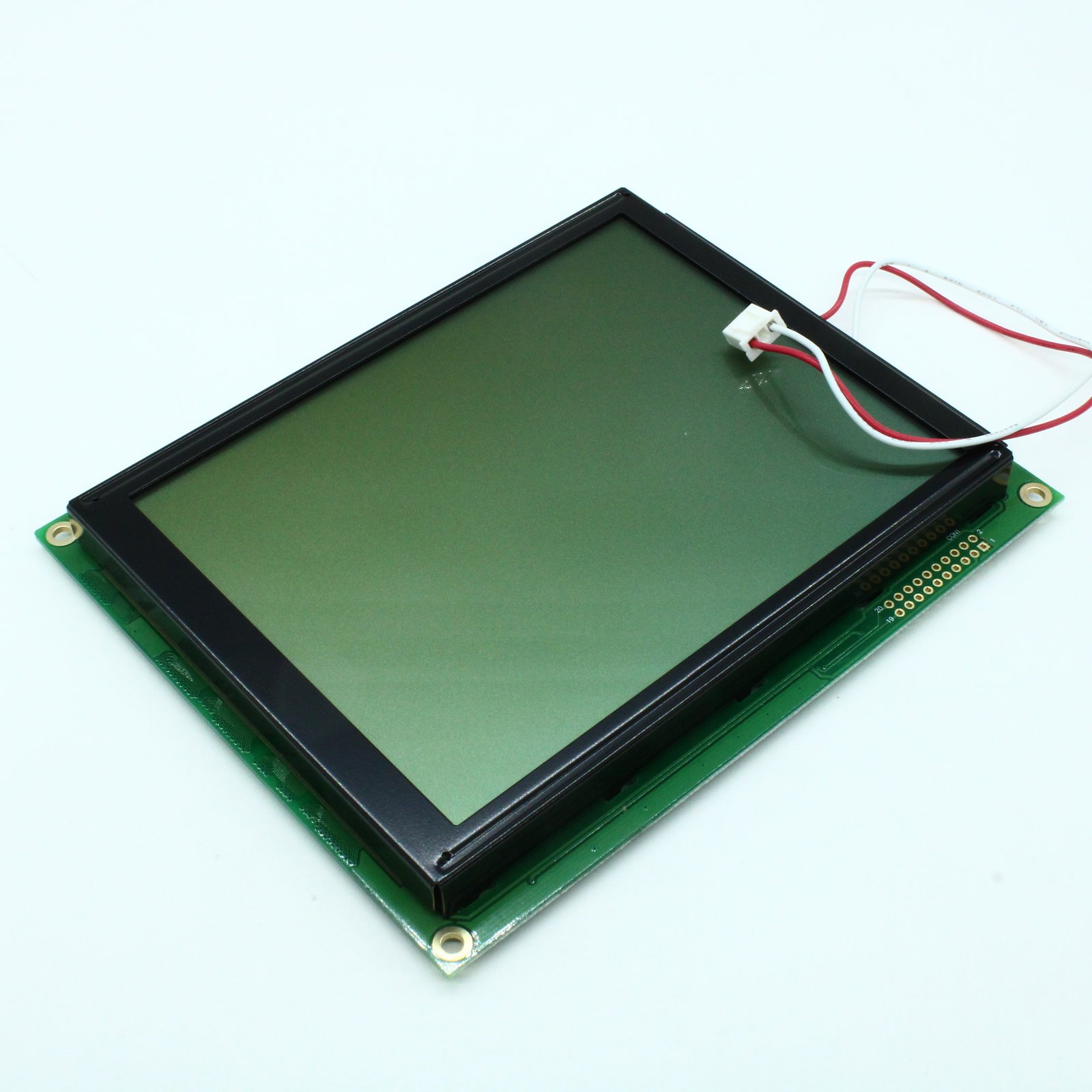

Графический ЖК-дисплей WINSTAR с разрешением 320×240 точек. Модель выполнена по технологии FSTN Positive/Transfl, имеет белую LED-подсветку и питание 5 В. Рабочий диапазон температур — от -20 до +70 °C. Подходит для промышленной автоматики и контрольно-измерительных приборов.
Технические характеристики
| Размер точки | 0.34mm x 0.34mm |
| Lcd mode | FSTN Positive, Transflective |
| Шаг точки | 0.36mm x 0.36mm |
| Интерфейс | 6800 MPU family parallel, 8-bit DB0-DB7, E, R/W, A0, CS, RES |
| Область обзора | 120.14mm x 92.14mm |
| Контроллер | NT7086 |
| Активная площадь | 115.18mm x 86.38mm |
| Тип дисплея | Graphic Type |
| Module number | WG320240C0-TFH-VZ# |
| Тип подсветки | LED White |
| Контрастность | 5 |
| Number of dots | 320x240 |
| Ток питания | 95mA min, 100mA typ, 110mA max |
| Направление обзора | 6 o'clock |
| Цвет подсветки | Белый |
| Esd test voltage | 800V |
| Особенности | Built-in negative voltage, RoHS compliant |
| Низкий уровень входного напряжения | 0 to 0.2Vdd |
| Высокий уровень входного напряжения | 0.5Vdd to Vdd |
| Габаритные размеры | 153.0mm x 120.24mm x 15.6mm max |
| Низкое выходное напряжение | 0.4V max |
| Время спада | 150ms typ, 200ms max |
| Время нарастания | 200ms typ, 300ms max |
| Backlight life time | 50000 hours typ at 160mA |
| Esd test resistance | 1.5kohm |
| Диап. вх. напр. | 0 to Vdd |
| Interface pin count | 20 |
| Высокое вых. напр. | 2.4V min |
| View angle vertical | 30 to 60 deg, CR>=2 |
| Esd test capacitance | 100pF |
| Напряжение питания логики | 4.5V to 5.5V, typ 5.0V |
| Примечание | ЖКИ графич, 320х240, подсв. Белый, , 6 o'cl. |
| View angle horizontal | -45 to 45 deg, CR>=2 |
| Backlight drive method | Current drive from A to K |
| Negative voltage output | -25V optional |
| Тип упаковки | Коробка с паллетами |
| Backlight supply current | 130mA min, 160mA typ, 200mA max |
| Backlight supply voltage | 3.4V min, 3.5V typ, 3.6V max |
| Частота вибрации при испытании | 10-55Hz, 1.5mm amplitude |
| Backlight reverse voltage | 8V max |
| Lcd supply voltage vdd vo | Ta=-20C: max 25.0V; Ta=25C: typ 23.8V; Ta=70C: min 23.0V |
| Диап. темп. хр. | -30C to +80C |
| Диап. раб. темп. | -20C to +70C |
| Сила света подсветки | 250 cd/m2 typ at 160mA |
| Описание (англ.) | LCD graphical, 320 x 240, FSTN Positive/Transfl, backlight LED white, VDD = 5V, 6 o'cl, -20...+70 C |
| Lcd supply voltage range absolute | 0 to 32V |
| Logic supply voltage max absolute | 6.5V |
