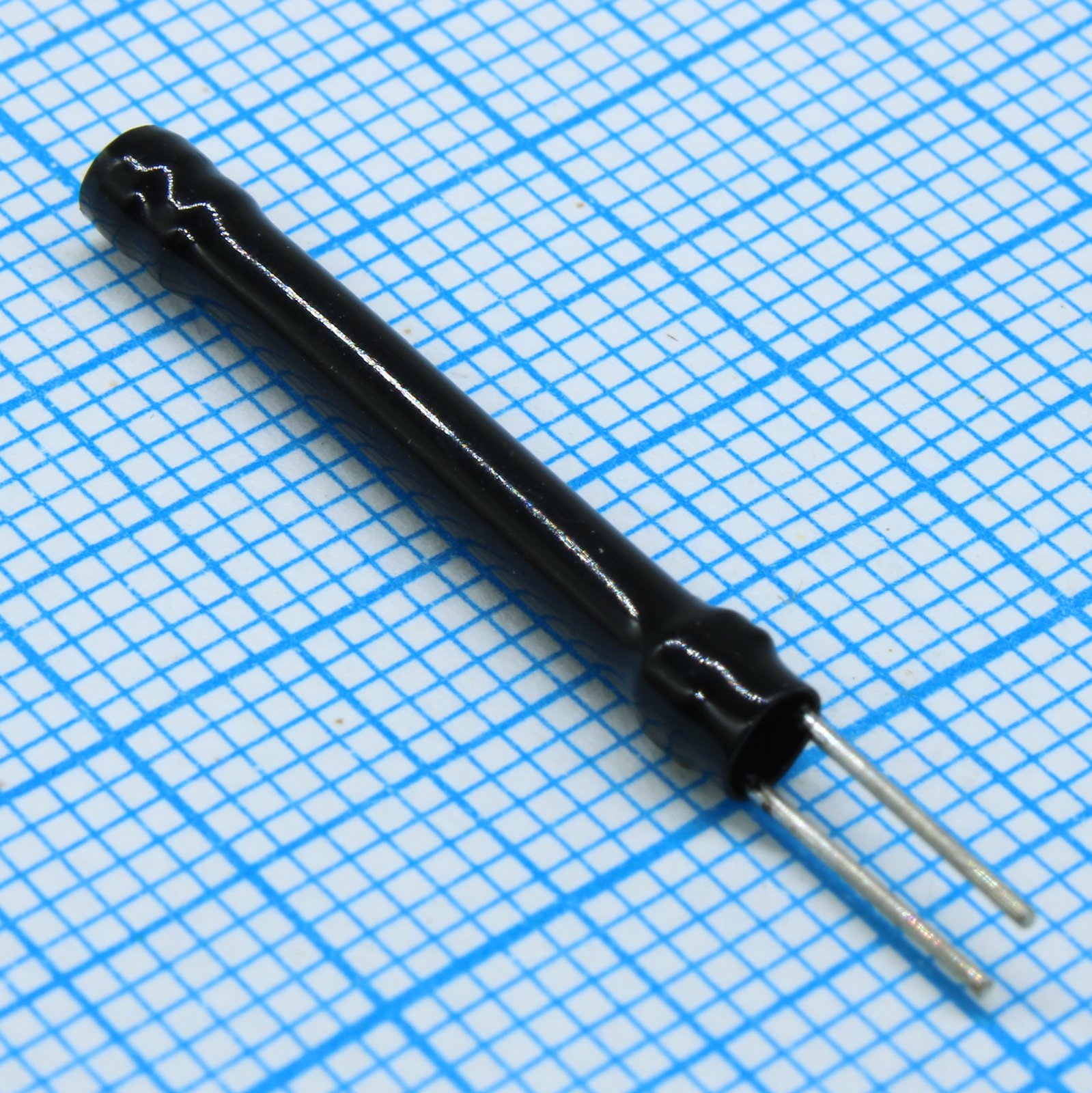

Датчик магнитного поля с нулевым энергопотреблением (датчик Виганда) 3...6мТ 1400 Ом
У поставщика
У поставщиков
38 шт.
Норм. уп.: 60
Цены поставщиков
Склад 13
В наличии:38 шт
Срок поставки: до недели
Норм. уп.: 60
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 229,06 |
| от 4 | 225,47 |
| от 8 | 220,70 |
| от 15 | 213,61 |
| от 29 | 202,41 |
Описание
Датчик магнитного поля WG315 от AHEST — это датчик Виганда с нулевым энергопотреблением. Срабатывает при индукции 3–6 мТл, сопротивление обмотки составляет 1400 Ом. Применяется в промышленной автоматике и системах учёта для бесконтактного определения положения без внешнего питания.
Технические характеристики
| Type | Low Pass |
| Height | 0.020" (0.50mm) |
| Values | R = 200Ohms, C = 11pF (Total) |
| Output | bipolar positive/negative electrical pulse pair |
| Корпус | heat-shrinkable tubing |
| Тип монтажа | сквозное отверстие |
| Technology | RC (Pi) |
| Описание | Zero power consumption magnetic field sensor (Wiegand sensor) |
| Артикул | WG315 |
| Applications | LAN, PCS, WAN |
| Filter Order | 2nd |
| Применение | large caliber heat meter, industrial flow meter, pulse signal generator without power supply |
| Power supply | none (zero power consumption) |
| Mounting Type | Surface Mount |
| External lead | tinned copper hard leads |
| ESD Protection | Да |
| Package / Case | SC-101, SOT-883 |
| Size / Dimension | 0.039" L x 0.024" W (1.00mm x 0.60mm) |
| Описание | FILTER RC(PI) 200 OHMS ESD SMD |
| Attenuation Value | 21dB @ 800MHz ~ 3GHz |
| Pulse width at 1v | 10-30μs |
| Number of Channels | 1 |
| Operating Temperature | -40°C ~ 85°C |
| Dc internal resistance | 1200-1400Ω |
| Pulse signal amplitude | ≥2.0V |
| Excitation strength max | 12mT |
| Excitation strength min | 3mT |
| Excitation strength typ | 5-6mT |
| Макс. раб. частота | 10kHz |
| Operating frequency min | unlimited |
| Sensitive silk location | central axis |
| Тип упаковки | Bulk (россыпь) |
| Resistance - Channel (Ohms) | 200 |
| Диап. раб. темп. | -40～+100°C |
| Описание (англ.) | Wiegand sensor Zero Power 3-6mT 1400 Ohm |
