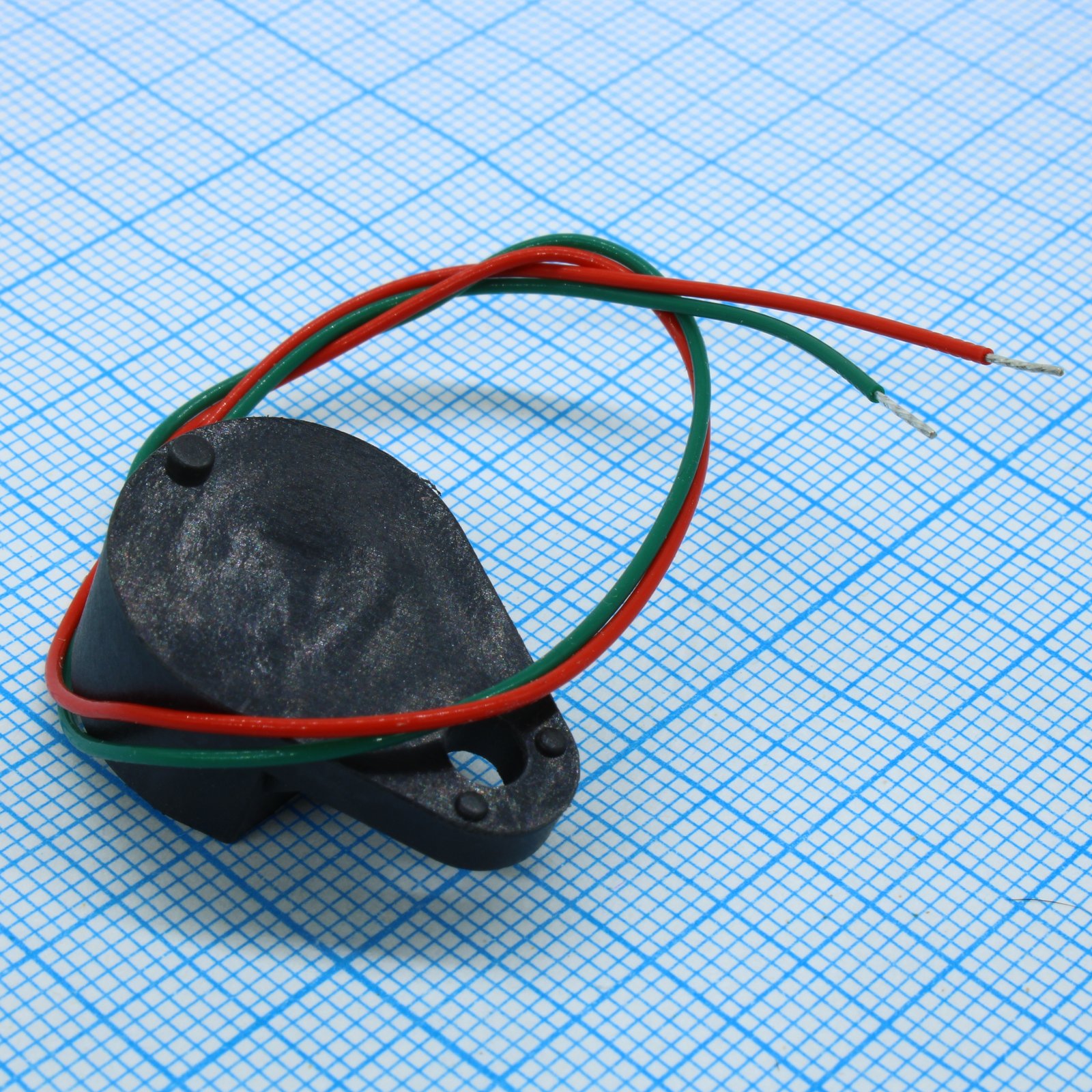

Датчик магнитного поля с нулевым энергопотреблением (датчик Виганда) 5..76мТ 1250 Ом
У поставщика
ПроизводительAHEST
У поставщиков
290 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:290 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 129,23 |
| от 7 | 126,89 |
| от 13 | 123,73 |
| от 25 | 118,92 |
| от 50 | 111,85 |
Описание
Датчик магнитного поля (датчик Виганда) от производителя AHEST. Работает с нулевым энергопотреблением, чувствительность от 5 до 76 мТл, сопротивление 1250 Ом. Подходит для систем промышленной автоматики и счётчиков ресурсов.
Технические характеристики
| Fax | 86-25-84670370 |
| Tel | 86-25-84670370 |
| Web | www.ahest.net |
| nianrong@ahest.com | |
| Примечания | Do not use strong magnets to attract or approach the sensor, Choose any one of the two lead wires of the sensor to connect to GND of the control board circuit to reduce external interference |
| Address | Bd 3, Huaye Park, Qidi City, 8, Zhineng Road, Kylin Technology Innovation Park, Nanjing, China |
| Корпус | Plastic shell, Epoxy potting |
| Особенности | Automatically generates electric pulse of about 10μs without power supply, Signal amplitude independent of magnetic field changing speed, works near zero speed, Simple signal processing, directly connectable with transistors, comparators, A/D converters, Output signal can be remote transmitted by signal lines, suitable for LAN management, No mechanic contact, no spark, intrinsic safety device, Wide operating temperature range, strong environmental adaptability, long service life |
| Тип монтажа | See the figure |
| Размеры | See the figure |
| Длительность импульса | 5-10μs |
| Sensor type | Zero Power Consumption Sensor (Wiegand sensor) |
| Применение | Rotation counting: water flow meter, Electronic switches: explosion-proof switches, automobile ignition switches |
| Производитель | NANJING AH ELECTRONIC SCIENCE & TECHNOLOGY CO.,LTD |
| External lead | Resistance to high temperature soft wire |
| Pulse signal amplitude | ≥1.5V |
| Excitation strength max | 10mT |
| Excitation strength min | 5mT |
| Excitation strength typ | 7mT |
| Макс. раб. частота | 10kHz |
| Operating frequency min | 0kHz |
| Тип упаковки | Bulk (россыпь) |
| Installation distance max | ≤10mm |
| Макс. раб. темп. | 100°C |
| Мин. раб. темп. | -40°C |
| Dc internal resistance max | 1250Ω |
| Dc internal resistance min | 850Ω |
| Описание (англ.) | Wiegand sensor Zero Power 5-7mT 1250 Ohm |
| Installation vertical distance | 7.5mm |
| Pulse width measurement condition | at 1V location |
