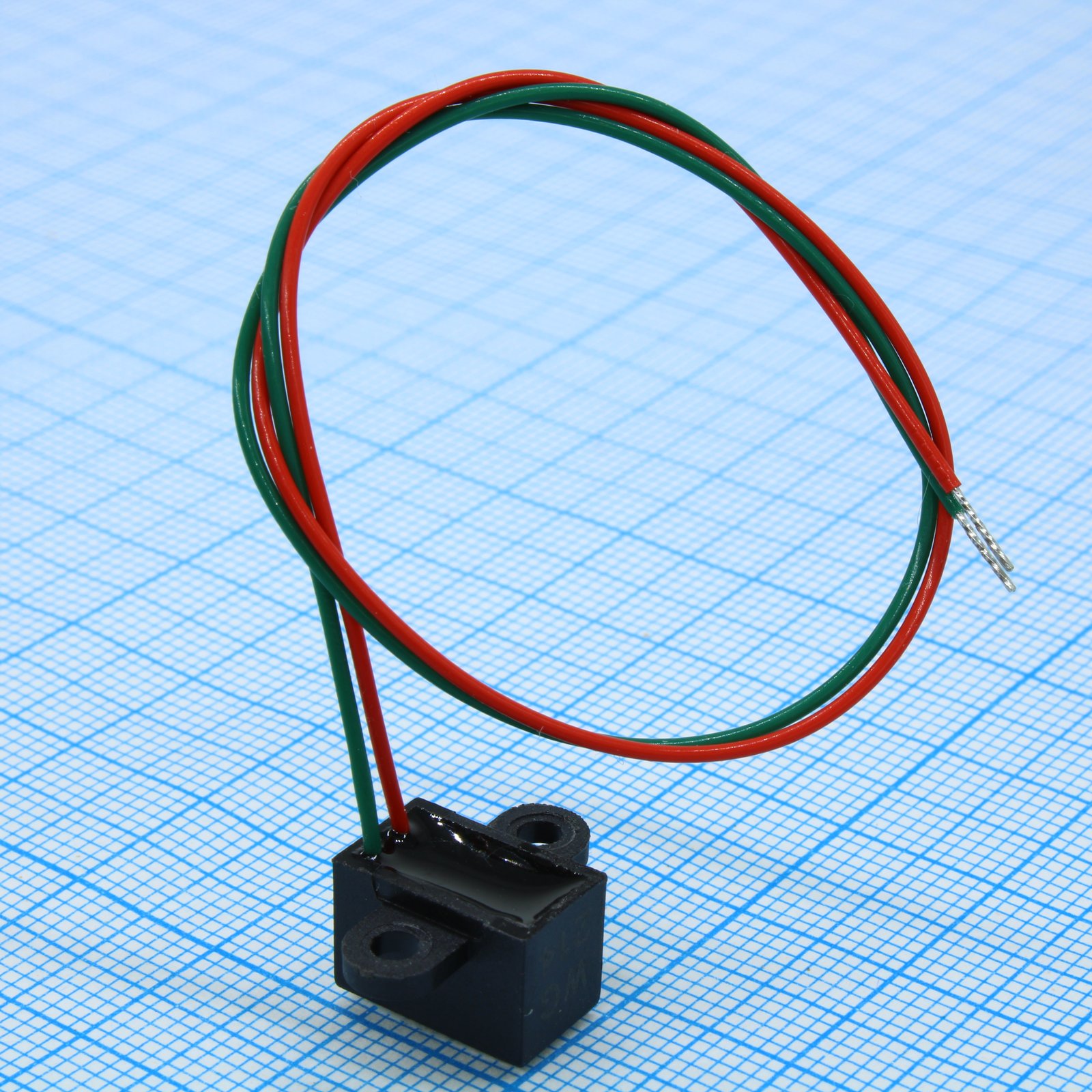

Датчик магнитного поля с нулевым энергопотреблением (датчик Виганда) 5...6мТ 850 Ом
У поставщика
У поставщиков
224 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:224 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 100,27 |
| от 8 | 98,33 |
| от 16 | 95,66 |
| от 31 | 91,59 |
| от 62 | 85,85 |
Описание
Датчик магнитного поля (датчик Виганда) от производителя AHEST. Работает при пороге срабатывания 5-6 мТл и имеет сопротивление обмотки 850 Ом. Отличается нулевым энергопотреблением в статическом режиме. Применяется в промышленной автоматике, системах учёта ресурсов и импульсных датчиках.
Технические характеристики
| Безопасность | Intrinsic safety, no mechanical contact, no spark |
| Корпус | Plastic shell, epoxy potting |
| Тип монтажа | Wire lead |
| Описание | Zero power consumption magnetic field sensor (Wiegand sensor) |
| Тип выхода | Positive and negative electrical pulse pair per magnetic polarity cycle |
| Артикул | WG214 |
| External lead | High temperature resistant soft wire |
| Pulse width us | 10~30 μs |
| Напряжение питания | No external power supply required |
| Excitation mode | Bipolar excitation |
| Потребляемая мощн. | Zero (zero power consumption) |
| Trigger condition | Magnetic field polarity change with strength reaching excitation threshold |
| Remote transmission | Suitable for LAN management |
| Operating frequency min | Unlimited/near zero |
| Раб. темп., °C | -40 to 125 °C |
| Тип упаковки | Bulk (россыпь) |
| Output pulse amplitude v | >=1.5 V |
| Signal process interfaces | Transistors, comparators, A/D converter |
| Dc internal resistance ohm | 650~850 Ω |
| Excitation strength max mt | 12 mT |
| Excitation strength min mt | 3 mT |
| Excitation strength typ mt | 5~6 mT |
| Operating frequency max khz | 10 kHz |
| Signal amplitude dependence | Independent of magnetic field changing speed, works near zero speed |
| Описание (англ.) | Wiegand sensor Zero Power 5-6mT 850 Ohm |
| Application magnet dimensions | φ9.5×φ6.0×3.5 mm, axial magnetization, a pair of poles |
| Application magnet surface strength | >90 mT |
| Sensitive silk distance to bottom mm | 2.5 mm |
| Installation distance ring to sensor bottom mm | 2.5 mm |
