Документация
ЖКИ графич, 202 x 32, STN Ж-Зел. Positive/Transfl, подсв. LED Ж-Зел., VDD = 5V, 6 o`cl, -20...+70C
У поставщика
ПроизводительWINSTAR
У поставщиков
90 шт.
Норм. уп.: 6
Цены поставщиков
Склад 13
В наличии:90 шт
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 750,82 |
| от 2 | 1 668,63 |
| от 4 | 1 601,67 |
| от 6 | 1 551,97 |
| от 18 | 1 514,99 |
Описание

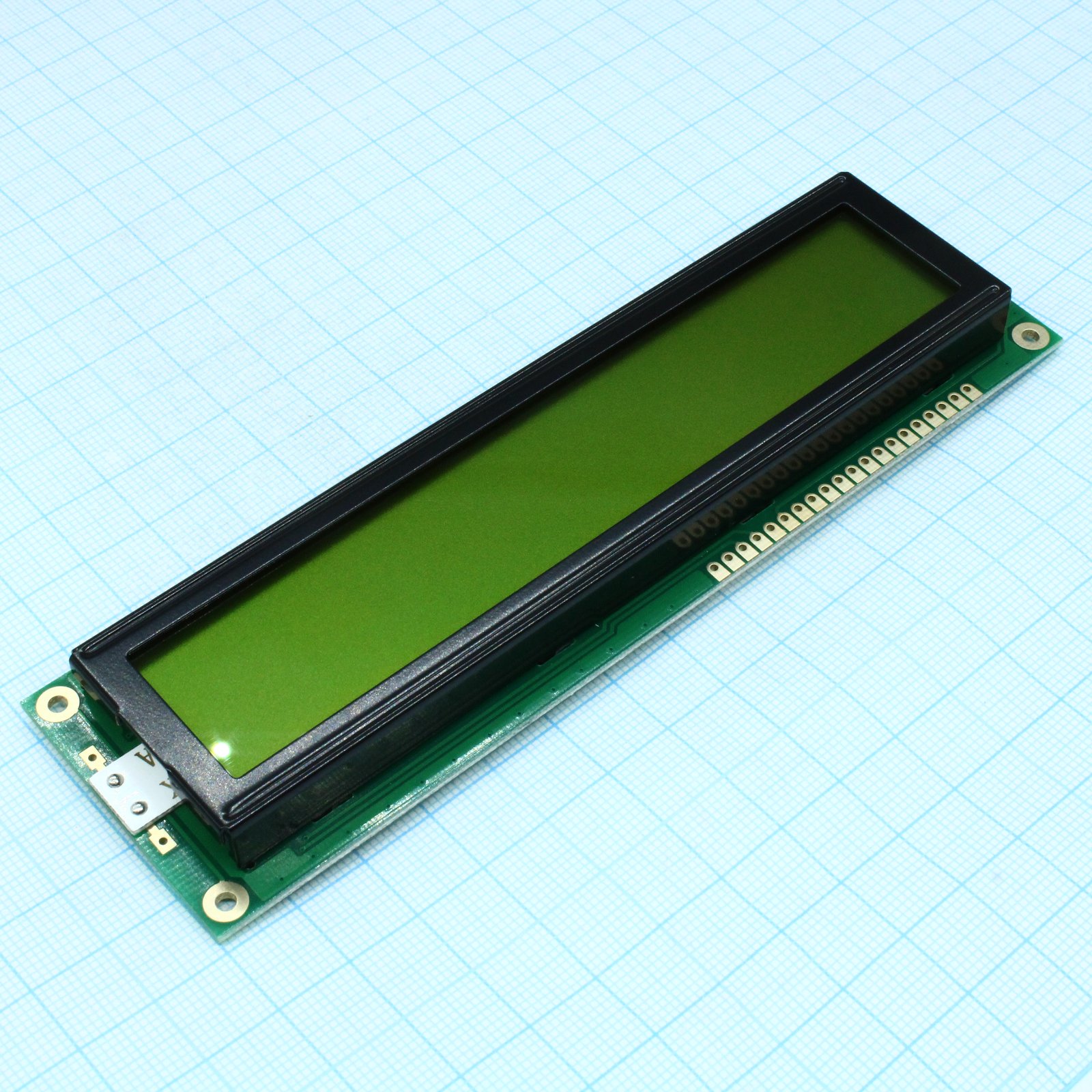

Графический ЖК-дисплей от WINSTAR с разрешением 202x32 пикселя. Модель имеет STN-матрицу жёлто-зелёного цвета с положительной индикацией и светодиодной подсветкой того же оттенка. Работает от напряжения 5 В, поддерживает температуры от -20 до +70°C. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и торговое оборудование.
Технические характеристики
| Ic | SBN1661G |
| Duty | 1/32 |
| Вывод 1 | VSS |
| Вывод 2 | VDD |
| Вывод 3 | VO |
| Вывод 4 | A0 |
| Вывод 5 | R/W |
| Вывод 6 | CS1 |
| Размер точки | 0.57 x 0.57 mm |
| Тип ЖК | STN Positive, Yellow Green Transflective |
| Шаг точки | 0.59 x 0.59 mm |
| Module no | WG20232A-YYH-V#A |
| View area | 123.0 x 23.0 mm |
| Угол обзора | 20 to 40 degrees |
| Активная площадь | 119.16 x 18.86 mm |
| Тип дисплея | Graphic |
| Входное напряжение | -0.3 to VDD+0.3 V |
| Backlight type | LED, Yellow Green |
| Contrast ratio | 3 |
| Interface pins | 6 |
| Ток питания | 10.0 mA |
| Направление обзора | 6 o'clock |
| Lcd bias voltage | 3.5 to 13 V |
| Module dimension | 146.0 x 43.0 x 13.7 mm |
| Input low voltage | 0 to 1.1 V |
| Input high voltage | 3.0 to VDD+0.5 V |
| Низкое выходное напряжение | 0 to 0.3 V |
| Response time fall | 250 to 350 ms |
| Response time rise | 200 to 300 ms |
| Высокое вых. напр. | VDD-0.3 to VDD V |
| Темп. хранения | -30 to +80 C |
| Number of characters | 202 x 32 |
| Supply voltage logic | -0.3 to +6.0 V |
| Примечание | ЖКИ графич, 202х32, подсв. Ж-З, инд Ж-З, 6 o'cl. |
| Раб. температура | -20 to +70 C |
| Supply voltage lcd typ | 5.0 V |
| Тип упаковки | Palette (палетта) |
| Supply voltage logic typ | 5.0 V |
| Описание (англ.) | LCD graphical, 202 x 32, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, VDD = 5V, 6 o`cl, -20...+70C |
