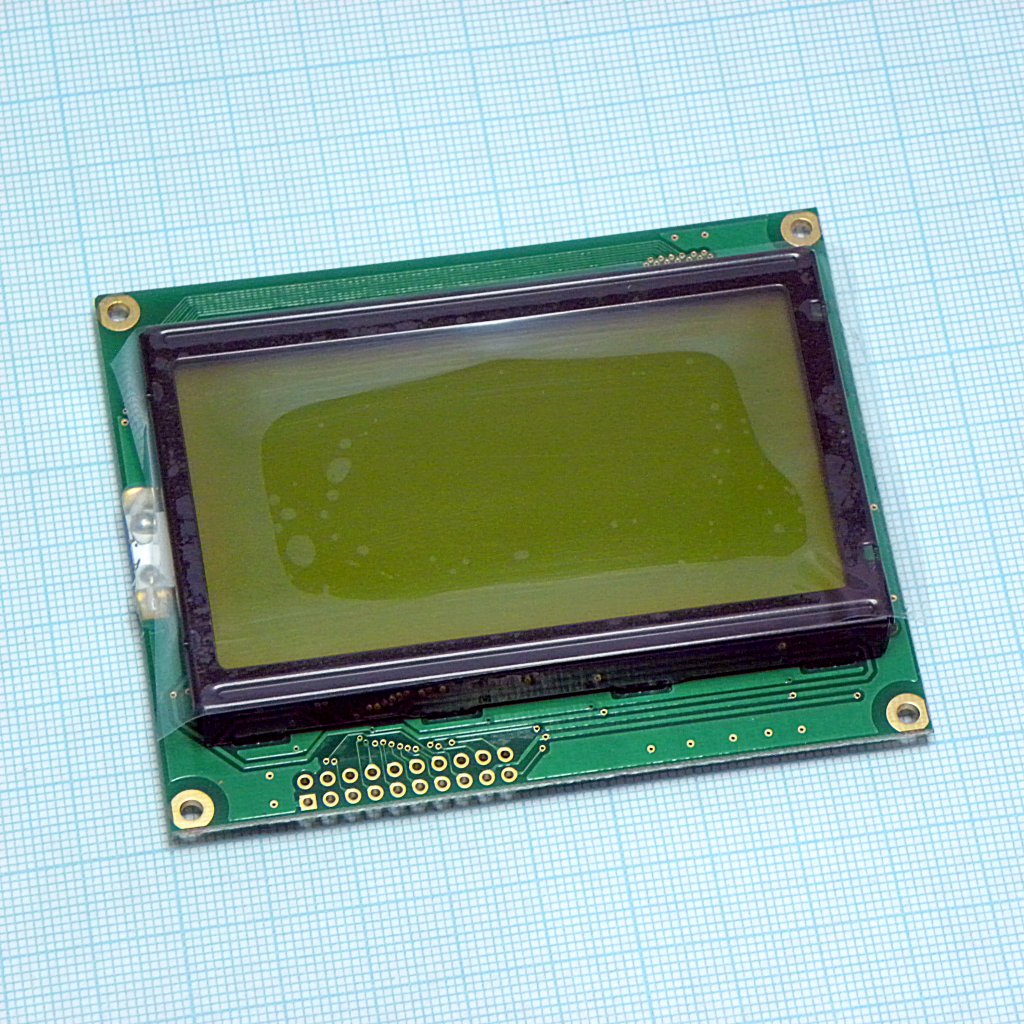

ЖКИ графич, 128 x 64, STN Ж-Зел. Positive/Transfl, подсв. LED Ж-Зел., VDD = 5V, 6 o'cl, -20...+70 C
У поставщика
ПроизводительWINSTAR
У поставщиков
69 шт.
Норм. уп.: 6
Цены поставщиков
Склад 13
В наличии:69 шт
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 162,79 |
| от 2 | 2 063,74 |
| от 3 | 1 983,06 |
| от 6 | 1 923,17 |
| от 12 | 1 878,61 |
Описание
Графический ЖК-дисплей от WINSTAR с разрешением 128×64 пикселя. Модель имеет STN Жёлто-зелёный позитивный индикатор и светодиодную подсветку такого же цвета, работает от напряжения 5 В. Диапазон рабочих температур — от -20 до +70 °C. Подходит для промышленной автоматики и встраиваемых систем индикации.
Технические характеристики
| Ic | RA6963 |
| Duty | 1/64 |
| RoHS | RoHS compliant |
| Модель | WG12864F-YYH-VZ# |
| Корпус | LCD module |
| Размер точки | 0.48 x 0.48 mm |
| Тип ЖК | STN Positive, Yellow Green Transflective |
| Шаг точки | 0.52 x 0.52 mm |
| Driver ic | LC7940 x2 |
| Интерфейс | 20-pin parallel |
| Кол-во выводов | 20 |
| View area | 72.0 x 40.0 mm |
| Угол обзора | psi=180deg: 0-20deg; psi=0deg: 0-40deg; psi=90deg: 0-30deg; psi=270deg: 0-30deg |
| Активная площадь | 66.52 x 33.24 mm |
| Controller ic | RA6963 |
| Тип монтажа | THT |
| Время отклика | Trise: 200ms typ, 300ms max; Tfall: 250ms typ, 350ms max |
| Backlight type | LED, Yellow Green |
| Contrast ratio | 3 typ |
| Формат дисплея | 128x64 dots |
| Ток питания | 3.0mA min, 7.0mA typ, 15.0mA max |
| Направление обзора | 6 o'clock |
| Frame frequency | 64Hz (test condition) |
| Input low voltage | 0 to 0.15*VDD |
| Lcd drive voltage | Ta=25C: 7.8V to 8.2V, typ 8.0V; Ta=-20C: typ 10.6V; Ta=70C: min 7.6V |
| Module dimensions | 87.0 x 70.0 x 13.6 mm max |
| Component category | LCD graphic display module |
| Input high voltage | 0.8*VDD to VDD |
| Низкое выходное напряжение | 0 to 0.3V |
| Высокое вых. напр. | VDD-0.3 to VDD |
| Темп. хранения | -30C to +80C |
| Logic supply voltage | 4.5V to 5.5V, typ 5.0V |
| Примечание | ЖКИ графич, 128х64, подсв. Ж-З, инд Ж-З, 6 o'cl. |
| Раб. температура | -20C to +70C |
| Тип упаковки | Palette (палетта) |
| Абс. макс. входное напряжение | -0.3V to VDD+0.3V |
| Описание (англ.) | LCD graphical, 128 x 64, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, VDD = 5V, 6 o'cl, -20...+70 C |
| Absolute max logic supply voltage | -0.3V to +7.0V |
| Recommended contrast adjust resistor | 10kOhm to 20kOhm VR |
