Документация
ЖКИ графич, 128 x 64, STN Ж-Зел Positive/Transfl, подсв. LED Ж-Зел, VDD = 5V, 6 o`cl, -20...+70C
У поставщика
ПроизводительWINSTAR
У поставщиков
120 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:120 шт
Срок поставки: до недели
Норм. уп.: 2
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 380,00 |
| от 2 | 1 380,00 |
Описание

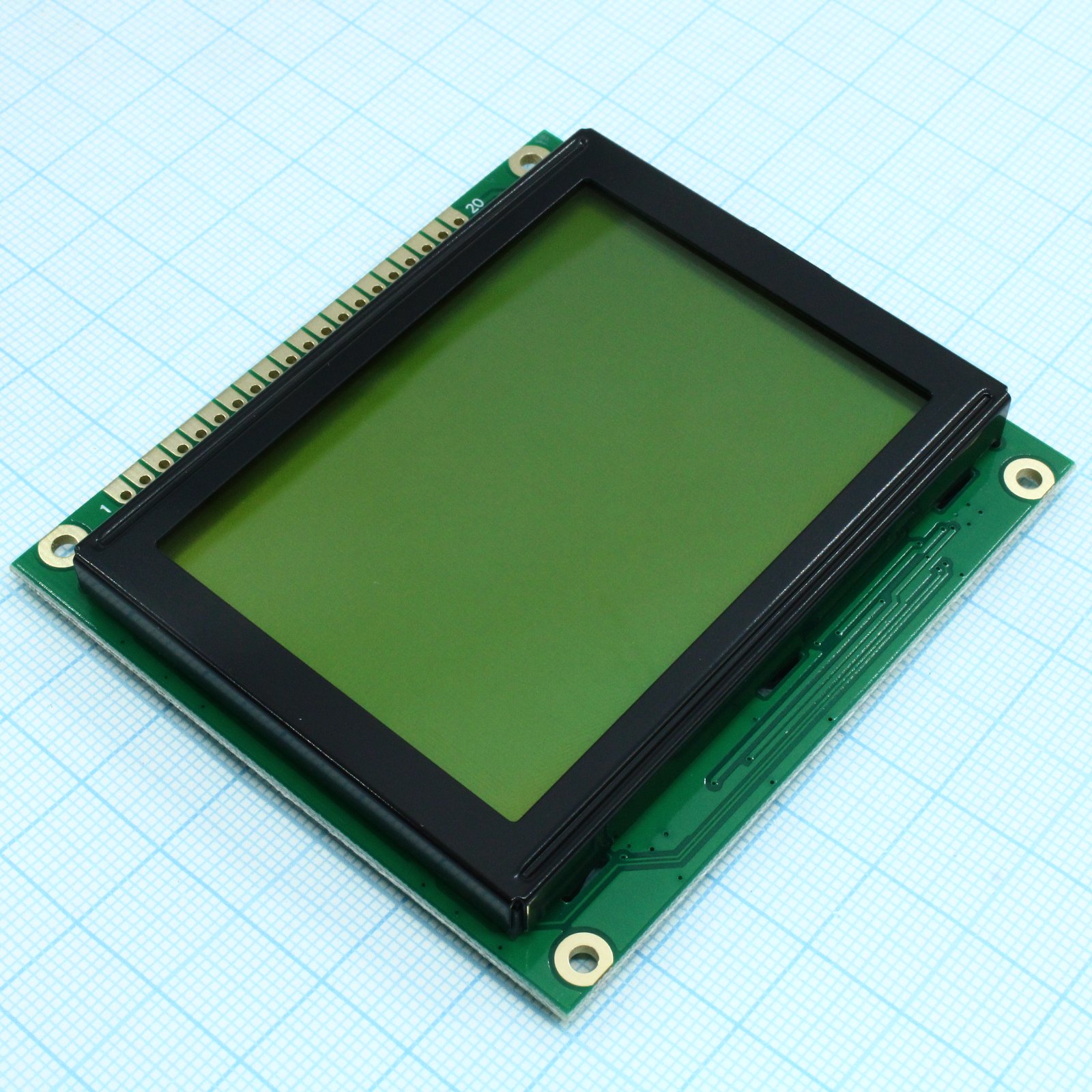

ЖКИ-дисплей WINSTAR WG12864C-YYH-V#N — графический модуль с разрешением 128x64 точки. Выполнен на STN-матрице с жёлто-зелёной индикацией (Positive/Transflective) и светодиодной подсветкой того же цвета. Работает при напряжении питания 5 В, обеспечивает широкий рабочий диапазон температур от -20 до +70°C. Подходит для встраивания в промышленное и измерительное оборудование, где требуется контрастное отображение информации.
Технические характеристики
| Ic | NT7107, NT7108 |
| Dots | 128x64 |
| Duty | 1/64 |
| Тип | Graphic LCD Module |
| Корпус | модуль |
| Размер точки | 0.40 x 0.56 mm |
| Тип ЖК | STN Positive, Yellow Green Transflective |
| Тип монтажа | Through-hole (THT) |
| Шаг точки | 0.44 x 0.60 mm |
| Интерфейс | Parallel 8-bit |
| Кол-во выводов | 20 |
| View area | 62.0 x 44.0 mm |
| Duty ratio | 1/64 |
| Активная площадь | 56.28 x 38.36 mm |
| Тип дисплея | STN Positive Yellow Green Transflective |
| Controller ic | NT7107, NT7108 |
| Pin functions | A: Backlight anode; E: Enable; K: Backlight cathode; VO: LCD operating voltage; CS1: Chip select for segments 1-64; CS2: Chip select for segments 65-128; D I: Data/Instruction select; RST: Reset; R W: Read/Write; VDD: Logic supply 5.0V; VEE: Negative voltage output; VSS: Ground; DB0-DB7: Data bus |
| Угол обзора | Phi 0deg: 40° typ; Phi 90deg: 30° typ; Phi 180deg: 20° typ; Phi 270deg: 30° typ |
| Backlight type | LED Yellow Green |
| Contrast ratio | 3 typ |
| Number of dots | 128 x 64 |
| Ток питания | 2.0 to 8.0 mA |
| Направление обзора | 6 o'clock |
| Input low voltage | 0 to 0.8 V |
| Module dimensions | 78.0 x 70.0 x 12.1 mm |
| Contrast ratio typ | 3 |
| Input high voltage | 0.7 VDD to VDD |
| Низкое выходное напряжение | 0.4 V max |
| Response time fall | 250 ms typ, 350 ms max |
| Response time rise | 200 ms typ, 300 ms max |
| Макс. ток питания | 8.0 mA |
| Ток пит. тип. | 4.0 mA |
| Supply voltage lcd | 8.2 to 8.8 V at 25°C |
| View angle cr ge 2 | θ: 0-20° (ψ=180°), 0-40° (ψ=0°), 0-30° (ψ=90°), 0-30° (ψ=270°) |
| Высокое вых. напр. | 2.4 V min |
| Темп. хранения | -30 to +80 °C |
| Supply voltage logic | 4.5 to 5.5 V |
| Примечание | ЖКИ графич, 128х64, подсв. Ж-З, инд Ж-З, 6 o'cl. |
| Вх. низ. напр. макс. | 0.8V |
| Раб. температура | -20 to +70 °C |
| Вх. выс. напр. мин. | 0.7 VDD |
| Низ. напр. вых. макс. | 0.4V |
| Response time fall max | 350 ms |
| Response time fall typ | 250 ms |
| Response time rise max | 300 ms |
| Response time rise typ | 200 ms |
| Ток питания типовой | 4.0 mA at VDD=5.0V |
| Мин. выходное высокое напряжение | 2.4V |
| Макс. темп. хр. | +80°C |
| Мин. темп. хр. | -30°C |
| Тип упаковки | Palette (палетта) |
| Supply voltage logic max | 5.5V |
| Supply voltage logic min | 4.5V |
| Supply voltage logic typ | 5.0V |
| Макс. раб. темп. | +70°C |
| Мин. раб. темп. | -20°C |
| Supply voltage lcd typical | 8.5 V at 25°C |
| Supply voltage lcd vop max | 8.8V |
| Supply voltage lcd vop min | 8.2V |
| Supply voltage lcd vop typ | 8.5V |
| Supply voltage logic typical | 5.0 V |
| Описание (англ.) | LCD graphical, 128 x 64, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, VDD = 5V, 6 o`cl, -20...+70C |
| Absolute max supply voltage logic | -0.3 to 7.0 V |
| Absolute max driver supply voltage | VDD-0.3 to VDD+0.3 V |
