ЖКИ графич, 128 x 64, STN Серый Positive/Transfl, подсв. LED Ж-Зел, VDD = 5V, 6 o`cl, -20...+70C
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
161 шт.
Норм. уп.: 9
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт1 157,15 ₽
дешевле всех
Сумма1 157,15 ₽
В наличии84 шт
юрлицам и ИП
от 4 — 1 124,35 ₽ (−3%)
Склад 13срок до недели
Цена за шт1 338,63 ₽
Сумма1 338,63 ₽
+ доплата 490,00 ₽
В наличии77 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 1 274,38 ₽ (−5%)
1 шт · Склад 39 · 1 157,15 ₽
Описание
Графический ЖК-дисплей от WINSTAR с разрешением 128 x 64 пикселя. Модель имеет серый STN-экран с положительным отображением и светодиодную подсветку жёлто-зелёного цвета. Работает от напряжения 5 В, поддерживает температуры от -20 до +70°C. Подходит для промышленной автоматики, контрольно-измерительных приборов и встраиваемых систем.
Технические характеристики
| Микросхема | NT7107, NT7108 |
| Коэфф. заполнения | 1/64 |
| RoHS | Да |
| Вывод 1 | VDD 5.0V Supply voltage for logic |
| Вывод 2 | VSS 0V Ground |
| Вывод 3 | Vo Contrast Adjustment |
| Вывод 4 | DB0 Data bus line |
| Вывод 5 | DB1 Data bus line |
| Вывод 6 | DB2 Data bus line |
| Вывод 7 | DB3 Data bus line |
| Вывод 8 | DB4 Data bus line |
| Pin 9 | DB5 Data bus line |
| Контакт 10 | DB6 Data bus line |
| Контакт 11 | DB7 Data bus line |
| Pin 12 | CS1 Select Column 1~64 |
| Pin 13 | CS2 Select Column 65~128 |
| Вывод 14 | /RST Reset signal |
| Pin 15 | R/W Read/Write |
| Pin 16 | D/I Data/Instruction |
| Pin 17 | E Enable signal |
| Pin 18 | Vee Negative Voltage output |
| Pin 19 | A Power Supply for LED backlight (+) |
| Pin 20 | K Power Supply for LED backlight (-) |
| Размер точки | 0.40 x 0.40 mm |
| Тип ЖК | STN Positive, Gray Transflective |
| Тип монтажа | Выводной |
| Шаг точки | 0.43 x 0.43 mm |

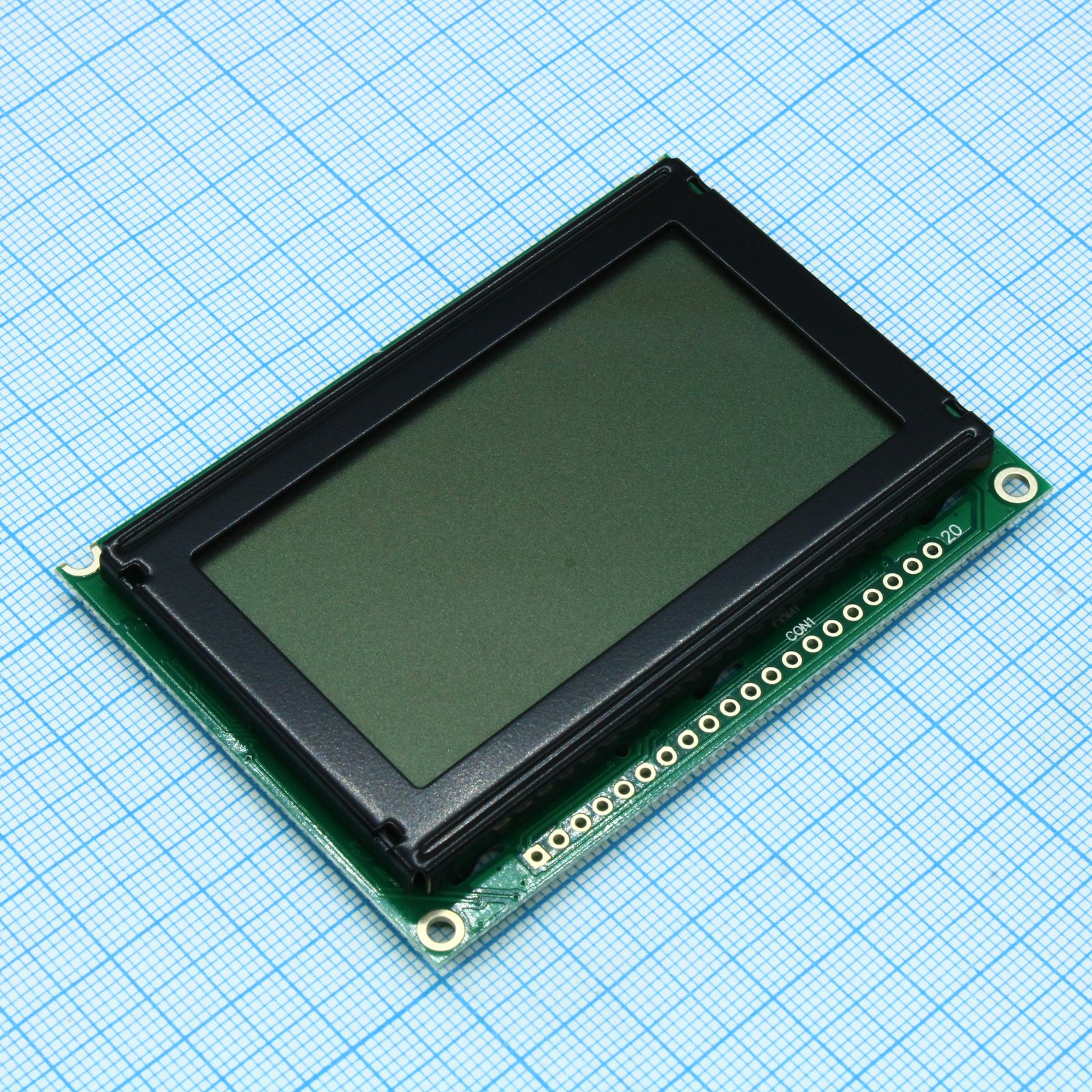

| Module no | WG12864B-YGH-V#N |
| Область обзора | 58.8 x 31.4 mm |
| Активная площадь | 55.01 x 27.49 mm |
| Тип дисплея | Graphic |
| Тип подсветки | LED, Yellow Green |
| Контрастность | 3 |
| Interface pins | 20 |
| Number of dots | 128 x 64 |
| Ток питания | 3.0 to 5.0 mA |
| Направление обзора | 6 o'clock |
| Module dimension | 75.0 x 52.7 x 8.9 mm |
| Низкий уровень входного напряжения | 0 to 0.8 V |
| Высокий уровень входного напряжения | 0.7 VDD to VDD |
| Низкое выходное напряжение | 0.4 V max |
| Время спада | 250 to 350 ms |
| Время нарастания | 200 to 300 ms |
| Высокое вых. напр. | 2.4 V min |
| Темп. хранения | -30 to +80 C |
| Напряжение питания логики | 4.5 to 5.5 V |
| Примечание | ЖКИ графич, 128х64, подсв. Ж-З, инд. Серый, 6 o'cl. |
| Раб. температура | -20 to +70 C |
| Supply voltage lcd max | 8.2 V |
| Supply voltage lcd min | 7.8 V |
| Supply voltage lcd typ | 8.0 V |
| Тип упаковки | Palette (палетта) |
| View angle theta at psi 0 | 40 deg |
| View angle theta at psi 90 | 30 deg |
| View angle theta at psi 180 | 20 град |
| View angle theta at psi 270 | 30 deg |
| Описание (англ.) | LCD graphical, 128 x 64, STN Gray Positive/Transfl, backlight LED Yellow-Green, VDD = 5V, 6 o`cl, -20...+70C |
| Supply voltage lcd at 70c min | 7.6 V |
| Supply voltage lcd at -20c max | 9.6 V |
| Количество контактов | 128 |
| Тип | буквенно-цифровой ЖК-дисплей |
| Цвет | YGH |
