ЖКИ графич, 128 x 64, STN Ж-Зел Positive/Transfl, подсв. LED Ж-Зел, контроллер NT7108, 6 o`cl, -20...+70C
У поставщика
ПроизводительWINSTAR
У поставщиков
102 шт.
Норм. уп.: 6
Цены поставщиков
Склад 13
В наличии:102 шт
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 506,42 |
| от 4 | 1 443,17 |
| от 6 | 1 392,96 |
| от 18 | 1 348,79 |
| от 30 | 1 318,94 |
Описание

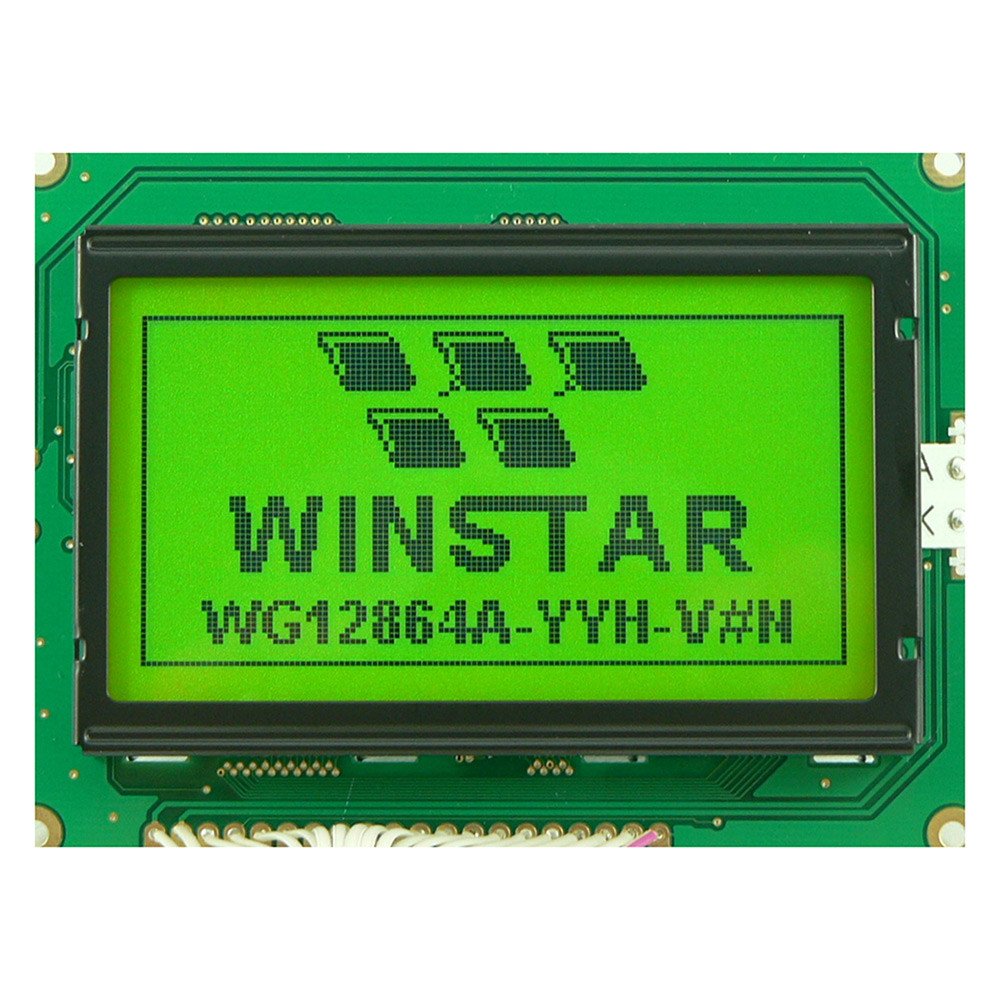

Графический ЖК-дисплей от WINSTAR с разрешением 128x64 точки. Модель на контроллере NT7108, имеет STN-матрицу с желто-зеленым позитивным отображением и светодиодную подсветку того же цвета. Работает в диапазоне температур от -20 до +70°C. Подходит для встраивания в промышленную автоматику и измерительные приборы.
Технические характеристики
| Ic | NT7107, NT7108 |
| Duty | 1/64 |
| RoHS | Да |
| Размер точки | 0.48 x 0.48 mm |
| Тип ЖК | STN Positive, Yellow Green Transflective |
| Тип монтажа | THT |
| Шаг точки | 0.52 x 0.52 mm |
| Module no | WG12864A-YYH-V#N |
| Шаг выводов | 2.54 mm |
| View area | 72.0 x 40.0 mm |
| Активная площадь | 66.52 x 33.24 mm |
| Тип дисплея | Graphic |
| Backlight type | LED, Yellow Green |
| Contrast ratio | 3 |
| Interface pins | 20 |
| Number of dots | 128 x 64 |
| Ток питания | 29.2 mA |
| Направление обзора | 6 o'clock |
| Input low voltage | 0 to 0.8 V |
| Module dimensions | 93.0 x 70.0 x 13.6 mm |
| Input high voltage | 0.7 VDD to VDD |
| Низкое выходное напряжение | 0.4 V max |
| Response time fall | 250 to 350 ms |
| Response time rise | 200 to 300 ms |
| Высокое вых. напр. | 2.4 V min |
| Темп. хранения | -30 to +80 C |
| Viewing angle psi 0 | 0 to 40 deg |
| Supply voltage logic | 4.5 to 5.5 V |
| Viewing angle psi 90 | 0 to 30 deg |
| Примечание | ЖКИ графич, 128х64, подсв. Ж-З, инд Ж-З, 6 o'cl |
| Раб. температура | -20 to +70 C |
| Viewing angle psi 180 | 0 to 20 deg |
| Viewing angle psi 270 | 0 to 30 deg |
| Supply voltage lcd max | 9.2 V |
| Supply voltage lcd min | 8.6 V |
| Supply voltage lcd typ | 8.9 V |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | LCD graphical, 128 x 64, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, controller NT7108, 6 o`cl, -20...+70C |
| Supply voltage lcd at 70c min | 7.6 V |
| Supply voltage lcd at -20c max | 10.6 V |
