Документация
ЖКИ графич, 128 x 64, STN Ж-Зел Positive/Transfl, подсв. LED Ж-Зел, 6 o`cl, -20...+70C, температурная компенсация
У поставщика
ПроизводительWINSTAR
У поставщиков
35 шт.
Норм. уп.: 6
Цены поставщиков
Склад 13
В наличии:35 шт
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 354,06 |
| от 2 | 1 338,06 |
| от 3 | 1 317,35 |
| от 4 | 1 287,89 |
| от 6 | 1 237,96 |
Описание

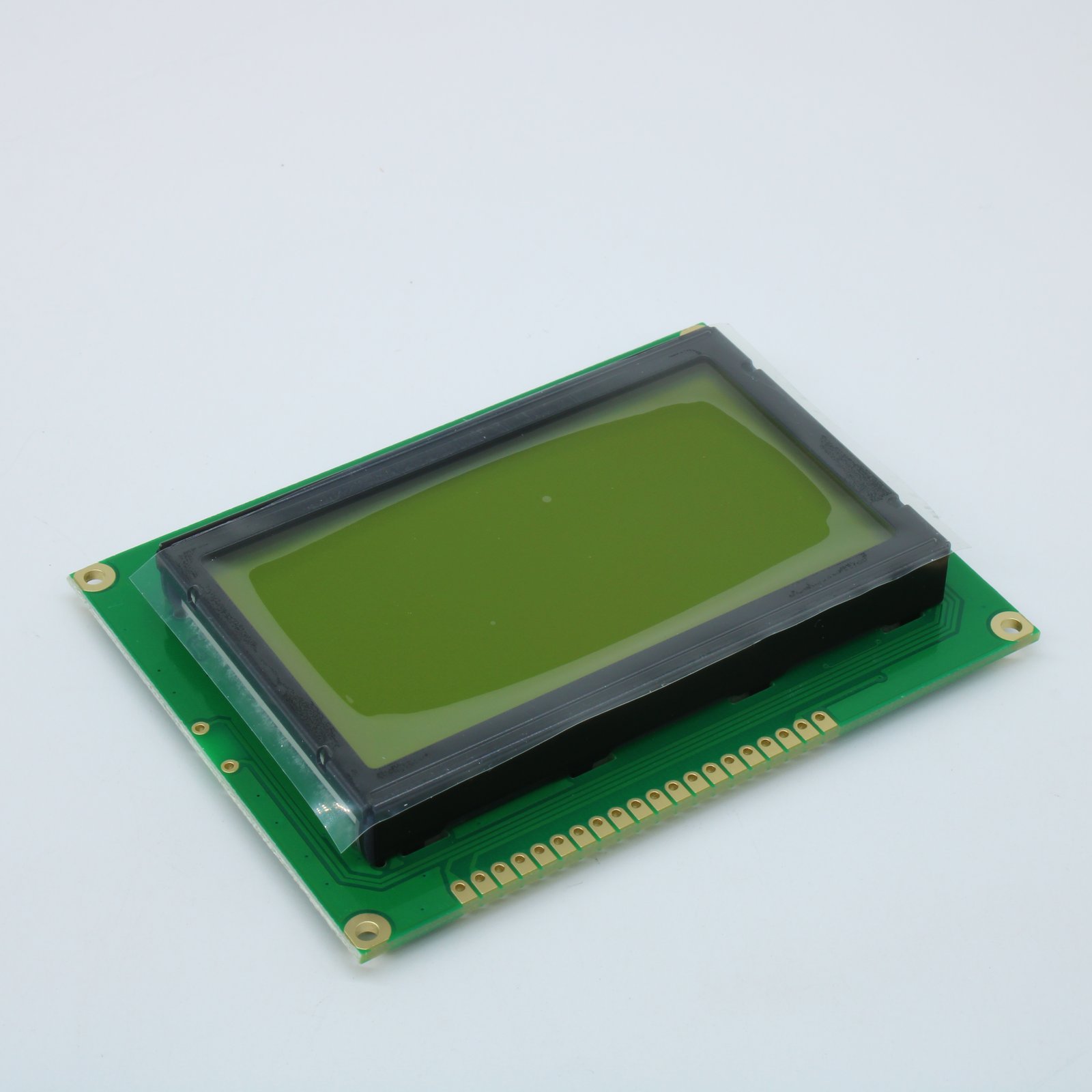

Графический ЖК-дисплей от WINSTAR с разрешением 128x64 пикселя. Модель имеет STN матрицу желто-зеленого цвета с положительной индикацией и светодиодную подсветку того же оттенка. Рабочий диапазон температур от -20 до +70°C, предусмотрена температурная компенсация. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и системы отображения информации.
Технические характеристики
| Ic | NT7107, NT7108 |
| Duty | 1/64 |
| RoHS | Да |
| Бренд | Winstar Display Co., LTD |
| Вывод 1 | VSS 0V Ground |
| Вывод 2 | VDD 5.0V Supply voltage for logic |
| Вывод 3 | Vo Variable Operating voltage for LCD |
| Вывод 4 | D/I H/L H: Data, L: Instruction |
| Вывод 5 | R/W H/L H: Read, L: Write |
| Вывод 6 | E H Enable signal |
| Pin 7 | DB0 H/L Data bus line |
| Вывод 8 | DB1 H/L Data bus line |
| Pin 9 | DB2 H/L Data bus line |
| Pin 10 | DB3 H/L Data bus line |
| Pin 11 | DB4 H/L Data bus line |
| Pin 12 | DB5 H/L Data bus line |
| Pin 13 | DB6 H/L Data bus line |
| Pin 14 | DB7 H/L Data bus line |
| Pin 15 | CS1 H Select Column 1~64 |
| Pin 16 | CS2 H Select Column 65~128 |
| Pin 17 | /RES L Reset signal |
| Pin 18 | Vout Negative Voltage output |
| Pin 19 | A Power Supply for LED backlight (+) |
| Pin 20 | K Power Supply for LED backlight (-) |
| Размер точки | 0.48 x 0.48 mm |
| Тип ЖК | STN Positive, Yellow Green Transflective |
| Тип монтажа | PTH and PAD |
| Шаг точки | 0.52 x 0.52 mm |
| Module no | WG12864A-YYH-V#N |
| Шаг выводов | 2.54 mm |
| View area | 72.0 x 40.0 mm |
| Активная площадь | 66.52 x 33.24 mm |
| Тип дисплея | Graphic |
| Special code | V: Build in Negative Voltage, #: Fit in with the ROHS Directions and regulations, N: IC NT7107C, NT7108C |
| Backlight type | LED, Yellow Green |
| Contrast ratio | 3 |
| Interface pins | 20 |
| Отв. монтажа | 4-2.5 PTH, 4-5.0 PAD, 20-1.0 PTH |
| Number of dots | 128 x 64 |
| Ток питания | 29.2 mA |
| Направление обзора | 6 o'clock |
| Pin pitch total | P2.54*19=48.26 mm |
| Module dimension | 93.0 x 70.0 x 13.6 mm |
| Input low voltage | 0 to 0.8 V |
| Input high voltage | 0.7 VDD to VDD |
| Низкое выходное напряжение | 0.4 V max |
| Response time fall | 250 to 350 ms |
| Response time rise | 200 to 300 ms |
| Высокое вых. напр. | 2.4 V min |
| Темп. хранения | -30 to +80 C |
| Supply voltage logic | 4.5 to 5.5 V |
| Примечание | ЖКИ графич, 128х64, подсв. Ж-З, инд Ж-З, 6 o'cl |
| Раб. температура | -20 to +70 C |
| Supply voltage lcd max | 9.2 V |
| Supply voltage lcd min | 8.6 V |
| Supply voltage lcd typ | 8.9 V |
| View angle theta psi 0 | 0 to 40 deg |
| View angle theta psi 90 | 0 to 30 deg |
| Тип упаковки | Palette (палетта) |
| View angle theta psi 180 | 0 to 20 deg |
| View angle theta psi 270 | 0 to 30 deg |
| Описание (англ.) | LCD graphical, 128 x 64, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, 6 o`cl, -20...+70C, temperature compensation |
| Supply voltage lcd ta 70c min | 7.6 V |
| Supply voltage lcd ta -20c max | 10.6 V |
