ЖКИ графич, 128 x 64, STN Серый Positive/Transfl, подсв. LED Ж-Зел, VDD = 5V, 6 o`cl, -20...+70C
У поставщика
ПроизводительWINSTAR
У поставщиков
36 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1 244,05 ₽
Сумма1 244,05 ₽
+ доплата 490,00 ₽
В наличии36 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 1 229,34 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 1 244,05 ₽. До заказа без доплаты не хватает 16 055,95 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 1 244,05 ₽
Описание

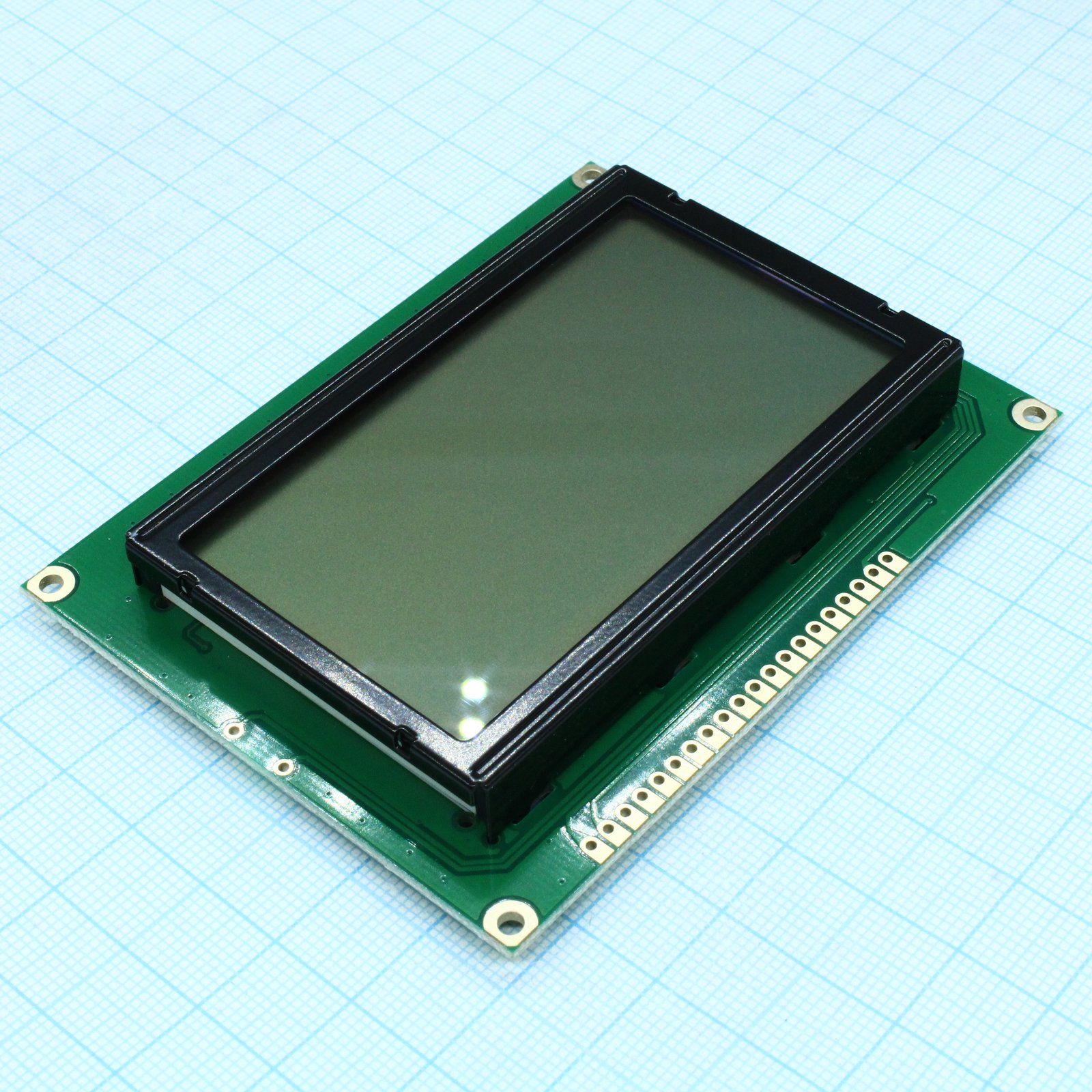

ЖК-дисплей WINSTAR WG12864A-YGH-T#N — графический индикатор с разрешением 128×64 пикселей. Модель выполнена на STN-матрице серого цвета с положительным трансфлективным отображением и жёлто-зелёной светодиодной подсветкой. Предназначен для работы при напряжении питания 5 В, ориентация — 6 часов, диапазон рабочих температур от -20 до +70 °C. Подходит для встраивания в измерительные приборы, промышленные контроллеры и системы отображения информации.
Технические характеристики
| Размер точки | 0.4 x 0.45 mm |
| Подсветка | LED Green |
| Шаг точки | 0.44 x 0.49 mm |
| Интерфейс | Параллельный |
| Кол-во выводов | 18 |
| Контроллер | AT15200 |
| Рабочий цикл | 1/32 |
| Разрешение | 122x32 dots |
| Активная площадь | 53.64 mm |
| Тип модуля | Graphic LCD Module |
| Тип дисплея | STN Gray Positive/Transflective |
| Площадь обзора | 64.0 x 17.9 mm |
| Входное напряжение | 0V to VDD |
| Монтажное отверстие | 75 x 31.5 mm |
| Тип монтажа | THT |
| Ток питания | 0.33mA |
| Размеры модуля | 80.0 x 36.5 mm |
| Макс. ток питания | 0.37mA |
| Мин. ток питания | 0.29mA |
| Напряжение управления ЖК | 4.5V |
| Led forward current | 110mA |
| Led forward voltage | 4.2V |
| Напряжение питания логики | 5.0V |
| Диапазон питания | 2.7V to 5.0V |
| Примечание | ЖКИ графич, 128х64, подсв. Ж-З, инд. Серый, 6 o'cl. |
| Раб. температура | -20C to +70C |
| Макс. прямой ток LED | 132mA |
| Led forward current min | 99mA |
| Макс. прямое напряжение LED | 4.3V |
| Led forward voltage min | 4.1V |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | LCD graphical, 128 x 64, STN Gray Positive/Transfl, backlight LED Yellow-Green, VDD = 5V, 6 o`cl, -20...+70C |
