ЖКИ графич, 122 x 32, STN Ж-Зел Positive/Transfl, подсветка LED Ж-Зел, VDD = 5V, 6 o`cl, -20...+70C
У поставщика
ПроизводительWINSTAR
У поставщиков
121 шт.
Норм. уп.: 18
Цены поставщиков
Склад 13
В наличии:121 шт
Срок поставки: до недели
Норм. уп.: 18
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 116,54 |
| от 3 | 1 061,15 |
| от 5 | 1 016,04 |
| от 10 | 982,55 |
| от 18 | 957,63 |
Описание

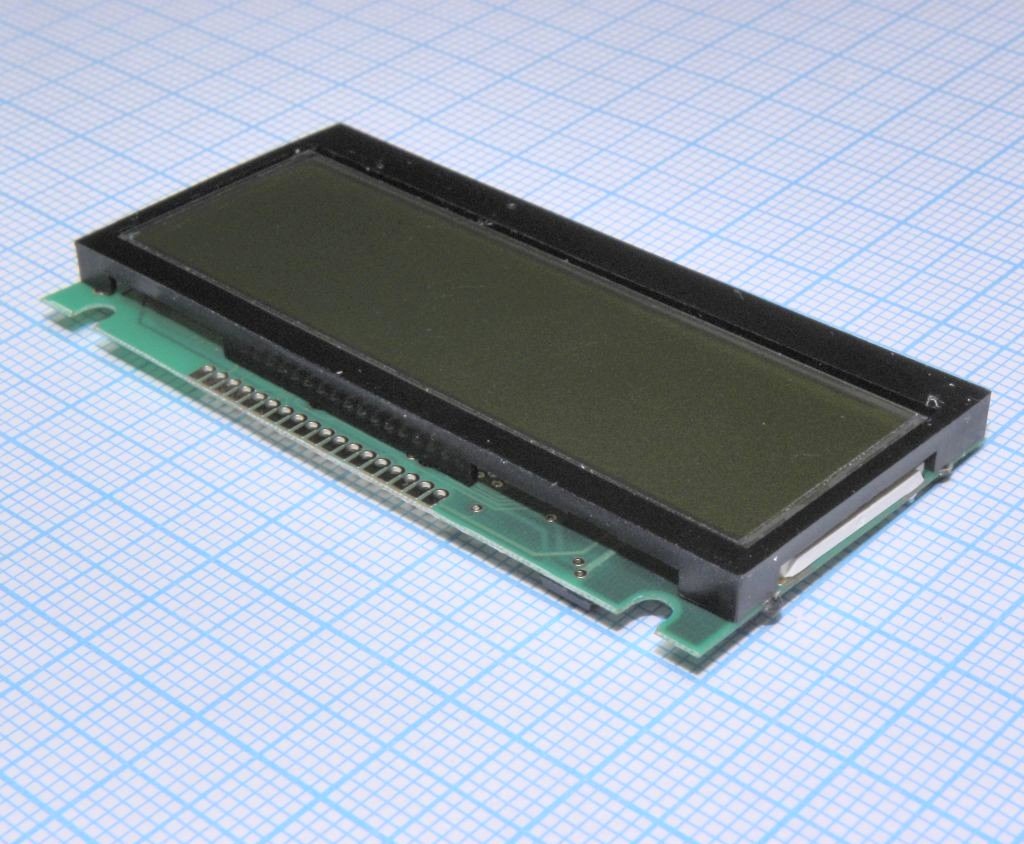

Графический ЖК-дисплей WINSTAR с разрешением 122x32 точки. Модель имеет светодиодную подсветку желто-зеленого цвета и индикацию того же оттенка, работает от напряжения 5 В. Дисплей сохраняет работоспособность в диапазоне температур от -20 до +70 °C. Применяется в промышленной автоматике и контрольно-измерительных приборах.
Технические характеристики
| Duty | 1/32 |
| Размер точки | 0.345 x 0.345 mm |
| Тип ЖК | STN, Positive, Transflective, Yellow Green |
| Тип монтажа | PCB |
| Шаг точки | 0.375 x 0.375 mm |
| Интерфейс | 8-bit bidirectional data bus |
| Module no | WG12232D-YYH-V |
| Кол-во выводов | 18 |
| View area | 52.0 x 15.0 mm |
| Контроллер | SED1520 |
| Активная площадь | 45.72 x 11.97 mm |
| Тип дисплея | Graphic |
| Special code | V: Build in negative voltage |
| Backlight type | LED Edge, Yellow Green (Internal Power) |
| Contrast ratio | min 3 |
| Формат дисплея | 122 x 32 dots |
| Ток питания | 0.6 to 1.2 mA (typ 0.8 mA) |
| Направление обзора | 6 o'clock |
| Input low voltage | max 0.8 V |
| Module dimensions | 59.0 x 29.3 x 5.5 mm |
| Input high voltage | min 2.0 V |
| Низкое выходное напряжение | max 0.4 V |
| Response time fall | 100 to 150 ms |
| Response time rise | 100 to 150 ms |
| Supply voltage lcd | typ 4.7 V at 25°C, max 5.8 V at -20°C, min 3.9 V at +70°C |
| Высокое вых. напр. | min 2.7 V |
| Темп. хранения | -30 to +80 °C |
| View angle vertical | 20 to 40 deg |
| Supply voltage logic | 4.5 to 5.5 V (typ 5.0 V) |
| Примечание | ЖКИ графич, 122х32, подсв. Ж-З, инд Ж-З, 6 o'cl |
| Раб. температура | -20 to +70 °C |
| View angle horizontal | -30 to 30 deg |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | LCD graphical, 122 x 32, STN Yellow-Green Positive/Transfl, backlight LED Yellow-Green, VDD = 5V, 6 o`cl, -20...+70C |
