Датчик магнитного поля с нулевым энергопотреблением (датчик Виганда) 7...6мТ 1200 Ом
У поставщика
У поставщиков
271 шт.
Норм. уп.: 300
Цены поставщиков
Склад 13
В наличии:271 шт
Срок поставки: до недели
Норм. уп.: 300
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 120,14 |
| от 7 | 117,93 |
| от 13 | 114,93 |
| от 26 | 110,38 |
| от 52 | 103,72 |
Описание

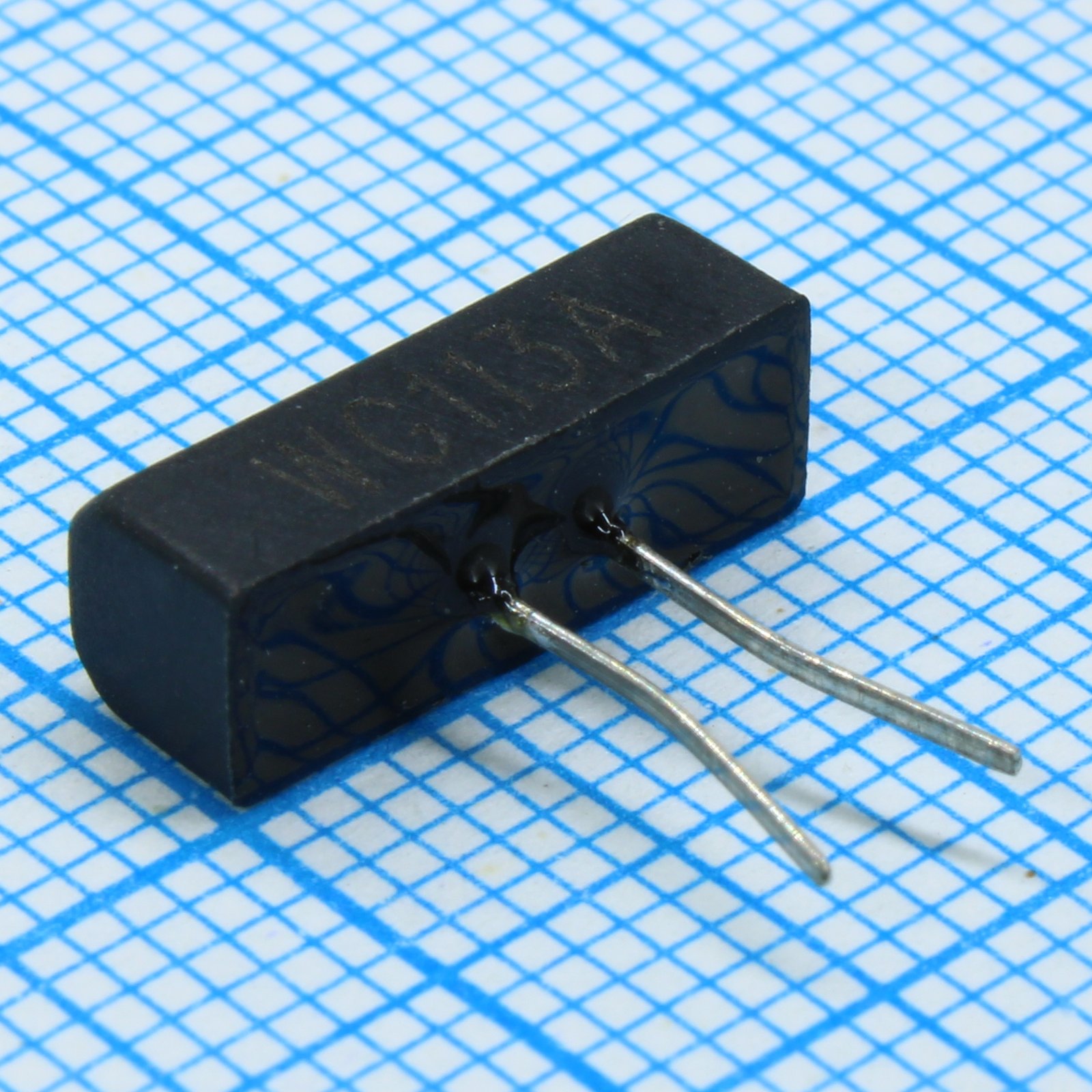

Датчик магнитного поля WG113A от AHEST — это датчик Виганда с нулевым энергопотреблением. Работает при индукции 7–8 мТл и имеет сопротивление 1200 Ом. Подходит для систем промышленной автоматики и счётчиков ресурсов.
Технические характеристики
| Ток, А | not applicable (zero power consumption) |
| Корпус | plastic shell, epoxy potting |
| Напряжение, В | not required (zero power consumption); output pulse amplitude >=1.5V |
| Тип монтажа | through-hole (tinning copper hard wire leads) |
| Размеры | see Fig (not specified in text) |
| Outer lead | tinning copper hard wire |
| Ёмкость | не указано |
| Применение | rotational counting, location detection, electronic switches |
| Сопротивление DC | 800-1200Ω |
| Потребляемая мощн. | 0 (no power supply needed) |
| Pulse width at 1v | 10-30μs |
| Рабочая частота | DC to 10kHz (min unlimited, max 10kHz) |
| Раб. температура | -20 to +85°C |
| Output pulse amplitude | >=1.5V |
| Sensitive silk position | central axis, D mm from bottom of sensor (see Fig) |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Wiegand sensor Zero Power 7-8mT 1200 Ohm |
| Excitation magnetic induction strength | min 2.5mT, typ 7~8mT, max 12mT |
