TFT 1.77" 128x160, LED подсветка, контроллер ST7735Sинтерфейс MCU, 500cd/m2, -20...+70C
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи TFT
У поставщиков
1 332 шт.
Норм. уп.: 12
Цены поставщиков
Склад 39
В наличии:1 078 шт.
Срок поставки: до недели
Норм. уп.: 16
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 511,53 |
| от 9 | 492,47 |
| от 14 | 482,26 |
| от 24 | 474,01 |
| от 40 | 465,87 |
Склад 13
В наличии:254 шт
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 590,13 |
| от 5 | 558,57 |
| от 9 | 532,85 |
| от 24 | 513,75 |
| от 36 | 499,54 |
Описание

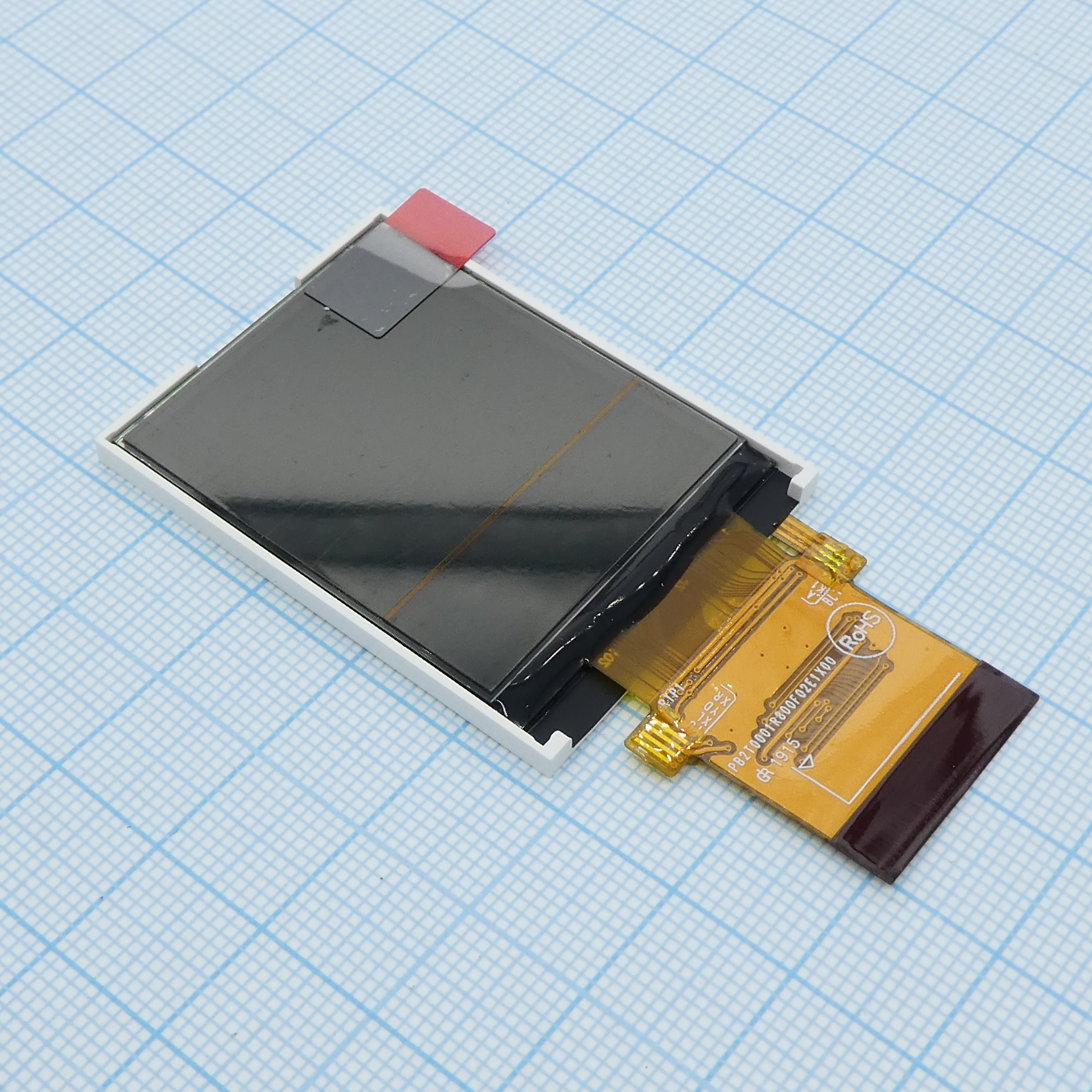

TFT-дисплей WINSTAR с диагональю 1,77 дюйма и разрешением 128x160 пикселей. Оснащён светодиодной подсветкой яркостью 500 кд/м² и контроллером ST7735S с интерфейсом MCU. Работает в диапазоне температур от -20 до +70 °C. Подходит для портативных устройств, бытовой электроники и простых интерфейсов управления.
Технические характеристики
| Ic | ST7735S |
| Корпус | COG (Chip on Glass) module |
| Поверхность | Anti-Glare |
| Тип ЖК | TFT, Normally White, Transmissive |
| Тип монтажа | FPC connector |
| Интерфейс | MCU Parallel / Serial (3-Line SPI) |
| Кол-во выводов | 40 |
| Размер в дюймах | 1.77 |
| Dot matrix | 128 x RGB x 160(TFT) dots |
| Touch panel | Without Touch Panel |
| Aspect ratio | Portrait |
| Шаг точек, мм | 0.073 x 0.219 |
| Шаг выводов, мм | 0.5 |
| Допуск в мм | ±0.3 (non-specified) |
| Active area mm | 28.03 x 35.04 |
| Backlight type | LED, Normally White |
| Тип разъема | FPC (stiffener) |
| Dot pitch x mm | 0.073 |
| Dot pitch y mm | 0.219 |
| Направление обзора | 6 o'clock |
| Interface modes | 3 line spi: IM2=0; 8080 mcu 8bit: IM2=1, IM1=0, IM0=0; 8080 mcu 16bit: IM2=1, IM1=0, IM0=1 |
| Module width mm | 34.0 ±0.2 |
| Brightness cd m2 | 500 (from title) |
| Module height mm | 45.83 |
| Module thickness mm | 2.65 ±0.1 |
| Active area width mm | 28.03 |
| Module dimensions mm | 34.0(W) x 45.83(H) x 2.65(D) |
| Примечание | TFT 1.77" |
| Active area height mm | 35.04 |
| Supply lcm current ma | 0.9 typ, 2 max |
| Тип упаковки | Palette (палетта) |
| Макс. темп. хранения °C | +80 |
| Мин. темп. хранения °C | -30 |
| Макс. раб. темп. °C | +70 |
| Мин. раб. темп. °C | -20 |
| Supply voltage analog vci v | 2.5 to 4.8 (typ 2.75) |
| Описание (англ.) | TFT 1.77" 128x160, LED backlight, ST7735S controller MCU interface, 500cd/m2, -20 ... + 70°C |
| Gray scale inversion direction | 12 o'clock |
| Interface operation voltage iovcc v | 1.65 to 3.7 (typ 1.8) |
