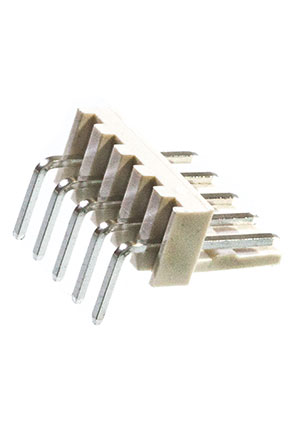

WF-5R, вилка на плату 2.54мм угловая (L-KLS1-2.54-05-R)
У поставщика
ПроизводительKLS
У поставщиков
23 800 шт.
Норм. уп.: 200
Цены поставщиков
Склад 12
В наличии:23 800 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 13000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,18 |
| от 200 | 3,06 |
| от 2 000 | 2,39 |
Описание
Вилка на плату WF-5R от KLS — это угловой штыревой разъём с шагом 2.54 мм. Компонент рассчитан на ток до 3 А и напряжение 250 В, имеет 5 контактов и предназначен для монтажа в отверстия печатной платы. Применяется в промышленной автоматике, измерительном оборудовании и блоках питания.
Технические характеристики
| Тип | Right angle male pin header |
| Шаг | 2.54mm |
| Серия | KLS1-2.54 |
| Покрытие | Tin 50u" over 100u" nickel |
| Тип монтажа | THT |
| Размер вывода | 0.64mm x 0.64mm |
| Размеры | Length: 2.54*N+0.56 mm (13.26mm for 5 pins), Width: 6.5mm, Height: 5.9mm (typical for R type) |
| Диапазон проводов | AWG #30~#22 |
| Толщина ПП | 0.8~1.6mm |
| Ном. ток | 3A |
| Ном. напряжение | 250V AC/DC |
| Кол-во выводов | 5 |
| Материал корпуса | PA66 UL94V-2 |
| Материал контактов | Brass or Phosphor Bronze |
| Темп. диапазон | -25°C ~ +85°C |
| Выдерживаемое напр. | 1000V AC/min |
| Сопр. контакта | 0.02 Ohm max |
| Сопр. изоляции | 1000 MOhm min |
