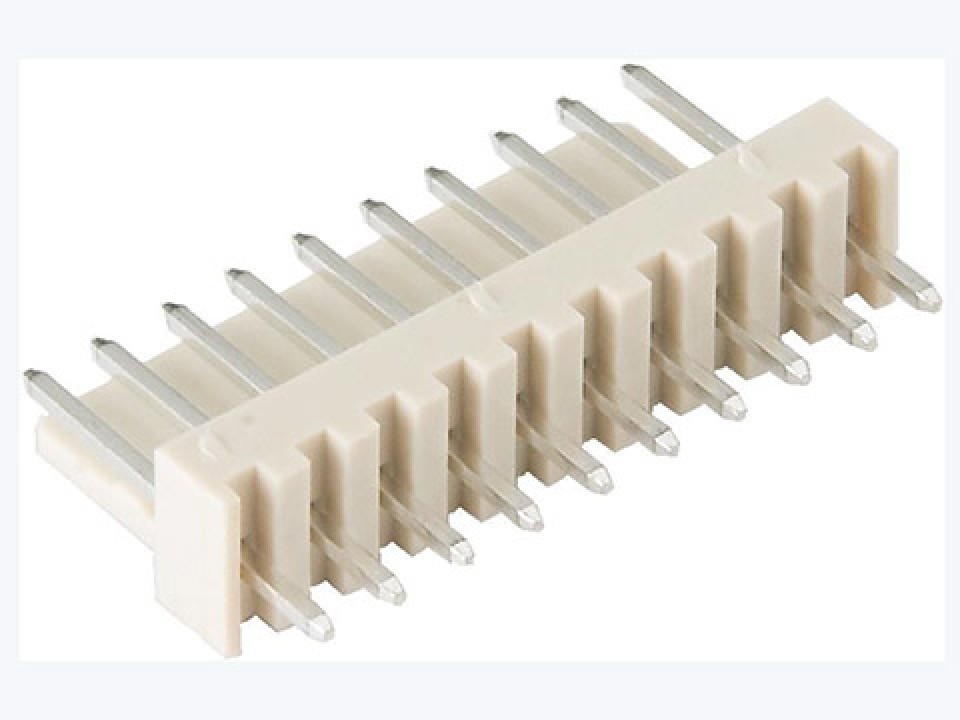

WF-10 (DS1070-10MVV6) P.C.B. разъем шаг 2.54мм 10 контактов "папа" CONNFLY (арт. 276077)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
16 975 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 29
В наличии:16 975 шт.
Срок поставки: до 10 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,81 |
Описание
P.C.B. разъем WF-10 (DS1070-10MVV6) от производителя CONNFLY представляет собой штыревой соединитель типа «папа» с шагом контактов 2,54 мм. Модель рассчитана на 10 контактов и предназначена для пайки на печатную плату. Используется для создания надежных разъемных соединений в электронных устройствах и макетирования.
Технические характеристики
| Тип | Male PCB connector, vertical through-hole |
| Цвет | слоновая кость |
| Шаг | 2.54mm |
| Пол разъёма | вилка |
| Серия | DS1070 |
| Тип | DIP панелька |
| Шаг | 2.54 мм |
| Покрытие | Tin |
| Тип монтажа | THT |
| Размер вывода | 0.64mm x 0.64mm (SQ 0.64±0.05) |
| Описание | P.C.B connector, pitch 2.54mm, 10 contacts, male, V/T type, CONNFLY |
| Артикул | DS1070-10MVV6 |
| Монтаж | Выводной |
| Тип монтажа | Through-hole (V/T type) |
| Wire range od | 1.2~2.1mm |
| Ном. ток | 3A |
| Общая длина | 25.4mm (N*2.54) |
| Ном. напряжение | 250V |
| Диапазон проводов AWG | 28~18 |
| Материал контакта | Медный сплав |
| Материал корпуса | NYLON 66 |
| Темп. диапазон | -25~+85°C |
| Сопр. контакта | <30mΩ |
| Число контактов | 10 |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Сопр. изоляции | >1000MΩ |
| Wire range section area | 0.2~0.75mm² |
| Кол-во контактов | 10 |
