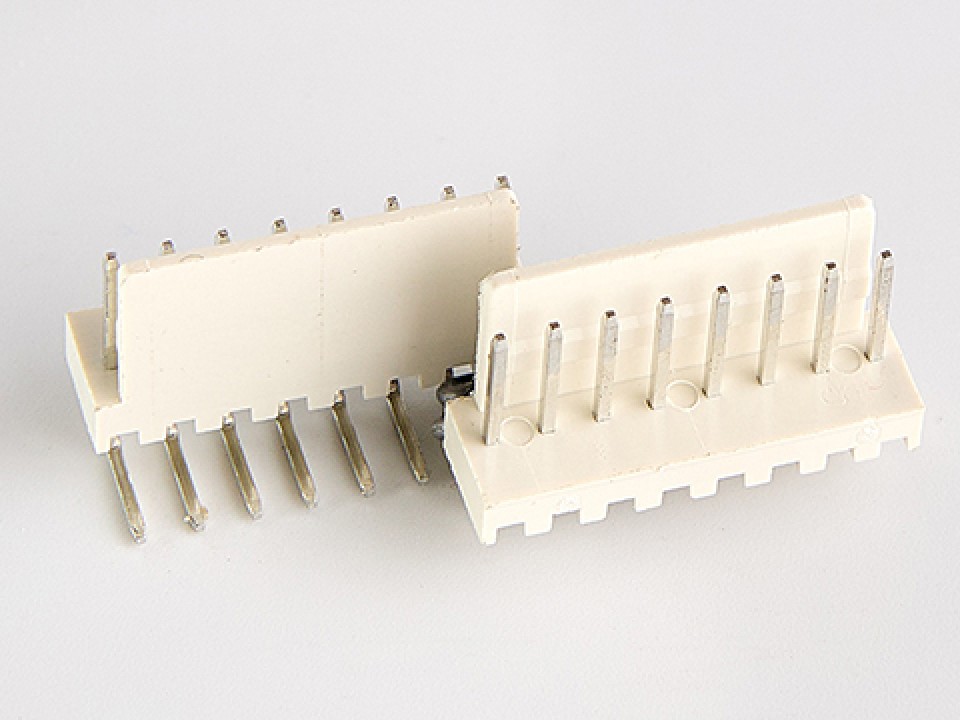

WF-08R (DS1070-8MRV6A) P.C.B. разъем шаг 2.54мм 8 контактов угловой "папа" CONNFLY (арт. 276085)
У поставщика
ПроизводительCONNFLY
КатегорияDIP панельки для микросхем
У поставщиков
1 000 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 29
В наличии:1 000 шт.
Срок поставки: до 10 дн.
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,58 |
Описание
Разъем PCB угловой WF-08R (DS1070-8MRV6A) от CONNFLY — это штыревой соединитель типа «папа» с шагом контактов 2,54 мм. Модель на 8 контактов предназначена для надежного монтажа на плату и используется в качестве ответной части для IDC-лент или матерей. Угловая конструкция обеспечивает удобное подключение в стесненных условиях внутри корпуса устройства.
Технические характеристики
| Тип | Male Right Angle PCB Connector |
| Шаг | 2.54mm |
| Серия | DS1070 |
| Тип | разъем угловой папа |
| Шаг | 2.54 мм |
| Размер вывода | 0.64mm square |
| Pin shape | Square 0.64mm ±0.05mm |
| Type code | A |
| Высота корпуса | 11.5mm |
| Длина корпуса | 13.2mm |
| Ориентация | Right Angle |
| Артикул | DS1070-8MRV6A |
| Код продукта | DS1070-8MRV6A |
| Монтаж | Выводной |
| Цвет корпуса | слоновая кость |
| Тип монтажа | THT |
| Ном. ток | 3A |
| Ном. напряжение | 250V |
| Тип разъема | вилка |
| Покрытие контакта | Tin |
| Материал контакта | Медный сплав |
| Материал корпуса | NYLON 66 |
| Темп. диапазон | -25~+85°C |
| Сопр. контакта | <30mΩ |
| Число контактов | 8 |
| Выдерживаемое напряжение | 500V AC |
| Сопр. изоляции | >1000MΩ |
| Кол-во контактов | 8 |
