Документация
OLED 3.12", графический, 256x64, TAB, жёлтый; фон чёрный, интерф. 6800, 8080, SPI, контроллер SSD1322UR1, VDD = 3В, -40...80°C
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи OLED
У поставщиков
337 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт2 467,19 ₽
дешевле всех
Сумма2 467,19 ₽
В наличии173 шт
юрлицам и ИП
от 2 — 2 410,09 ₽ (−2%)
Склад 13срок до недели
Цена за шт2 652,33 ₽
Сумма2 652,33 ₽
+ доплата 490,00 ₽
В наличии164 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 2 547,73 ₽ (−4%)
1 шт · Склад 39 · 2 467,19 ₽
Описание

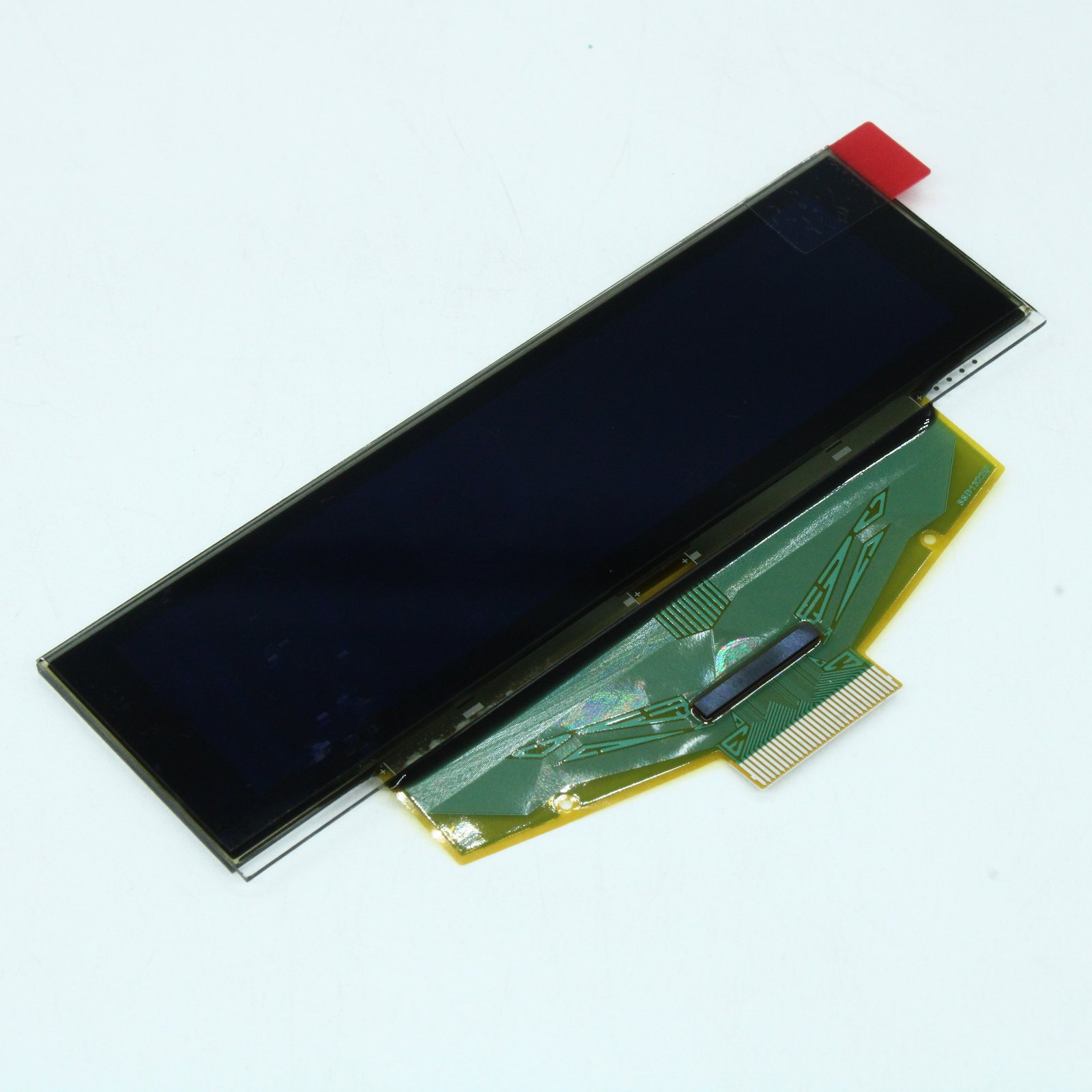

OLED-дисплей WINSTAR с диагональю 3,12 дюйма и разрешением 256x64 пикселей. Графический модуль с жёлтым свечением пикселей на чёрном фоне, поддерживает интерфейсы 6800, 8080 и SPI, оснащён контроллером SSD1322UR1. Работает при напряжении 3 В в диапазоне температур от -40 до +80°C. Подходит для промышленной автоматики, контрольно-измерительных приборов и встраиваемых систем.
Технические характеристики
| Vsl | external resistor and diode to ground if used |
| Контактов | 30 |
| Тип | OLED Graphic Module |
| Модель | WEX025664BLPP3N00000 |
| Вес | 5.5g |
| Корпус | TAB |
| Срок службы | 10000 hours (typical) |
| Тип монтажа | SMD |
| Интерфейс | 6800, 8080, SPI |
| Шаг выводов | 0.5mm |
| Яркость | 80 cd/m2 (typical) |
| Контроллер | SSD1322 |
| Dot matrix | 256x64 |
| Скважность управления | 1/64 |
| Pixel size | 0.278x0.278mm |
| Активная площадь | 76.778x19.178mm |
| Pixel pitch | 0.3x0.3mm |
| Режим | Passive Matrix |
| Тип дисплея | Graphic |
| Питание | VCI, VDD, VDDIO, VCC, VLSS |
| Цвет дисплея | Жёлтый |
| Vcomh capacitor | tantalum capacitor required |
| Io voltage vddio | 2.4-3.6V |
| Current reference | IREF < 10uA |
| Размеры модуля | 88.0x27.8x2.05mm |
| Interface protocol | 6800/8080/SPI |
| Supply voltage vci | 2.4-3.6V |
| Темп. хранения | -40 to 85°C |
| Примечание | OLED 3.12", графич, 256x64, цвет точки - жёлт; фона - чёрн |
| Раб. температура | -40 to 80°C |
| Core logic voltage vdd | 2.4-2.6V |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | OLED 3.12" graphic, 256 x 64, TAB, Yellow; background black |
