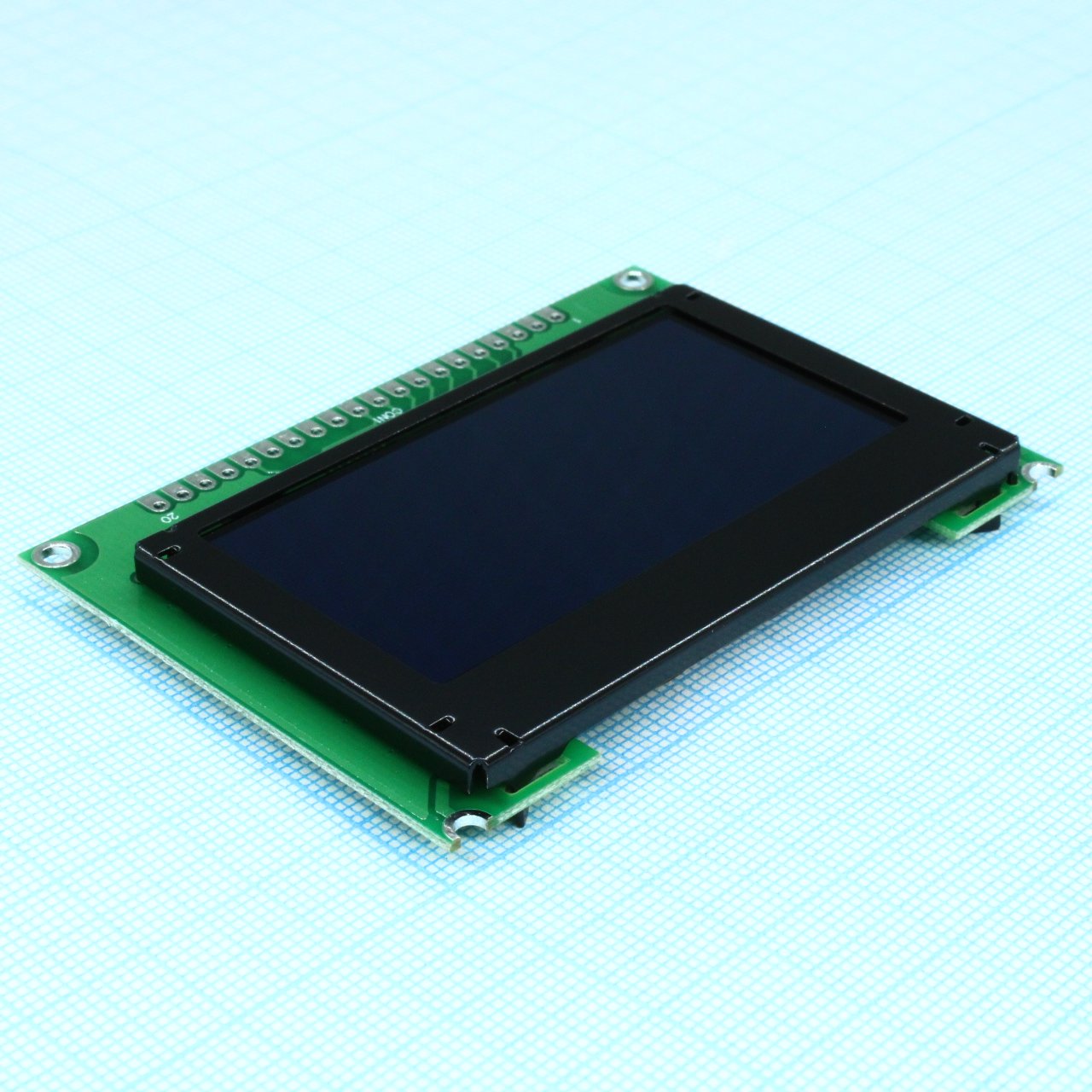

OLED 2.42" графический, 128х64, COG на плате, желтый, интерф. 6800, 8080, SPI, контроллер SSD1309ZC, VDD 3В, -40 ... +80 С
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи буквенно-цифровые ЖК
У поставщиков
1 388 шт.
Норм. уп.: 9
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт1 802,53 ₽
дешевле всех
Сумма1 802,53 ₽
В наличии1 120 шт
юрлицам и ИП
от 3 — 1 757,39 ₽ (−3%)
Склад 13срок до недели
Цена за шт2 052,11 ₽
Сумма2 052,11 ₽
+ доплата 490,00 ₽
В наличии268 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 1 958,34 ₽ (−5%)
1 шт · Склад 39 · 1 802,53 ₽
Описание
OLED-дисплей WINSTAR диагональю 2,42 дюйма с разрешением 128×64 пикселей. Желтое свечение, работа от 3 В, поддерживает интерфейсы 6800, 8080 и SPI на контроллере SSD1309ZC. Корпус COG на плате, диапазон рабочих температур от -40 до +80 °C. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Бренд | WINSTAR DISPLAY CORPORATION |
| Модель | WEO012864JLPP3N00000 |
| Pin e | 17 |
| Pin cs | 12 |
| Pin dc | 16 |
| Pin rw | 15 |
| Pin vdd | 1 |
| Pin vss | 2 |
| Esd test | VS=800V, RS=1.5kΩ, CS=100pF, 1 time |
| Pin disp | 19 |
| Интерфейс | 6800, 8080, SPI |
| Кол-во выводов | 20 |
| Pin reset | 14 |
| Polarizer | With Polarizer |
| Контроллер | SSD1309ZC |
| Dot matrix | 128 x 64 |
| Скважность управления | 1/64 Duty |
| Pixel size | 0.40 x 0.40 mm |
| Испытание на удар | 50G Half sine wave 11ms, 3 times each direction |
| Активная площадь | 55.01 x 27.49 mm |
| Pixel pitch | 0.43 x 0.43 mm |
| Touch panel | Without touch panel |
| Режим | Passive Matrix |
| Тип дисплея | OLED Graphic |
| Pin data bus | 4-11 (D0-D7) |
| Цвет дисплея | Monochrome (Yellow) |
| Product grade | Standard (A-level) |
| Brightness min | 80 cd/m2 |
| Brightness typ | 100 cd/m2 |
| Контрастность | 2000:1 |
| Вибрационные испытания | 10~22Hz 1.5mmp-p, 22~500Hz 1.5G, 0.5hr |
| Cie x yellow max | 0.49 |
| Cie x yellow min | 0.45 |
| Cie x yellow typ | 0.47 |
| Cie y yellow max | 0.52 |
| Cie y yellow min | 0.48 |
| Cie y yellow typ | 0.50 |
| Low temp storage | -40°C 240hrs |
| High temp storage | 80°C 240hrs |
| Размеры модуля | 75.0 x 52.7 x 8.5 mm |
| Температурный цикл | -40°C to 80°C, 100 cycles |
| Low temp operation | -40°C 240hrs |
| Время спада | 10 µs |
| Время нарастания | 10 µs |
| High temp operation | 80°C 240hrs |
| Low level input vil | 0.2 x VDD |
| View angle vertical | 160 deg |
| High level input vih | 0.8 x VDD |
| Low level output vol | 0.1 x VDD |
| Примечание | OLED 2.42", графич, 128х64, Желтый |
| High level output voh | 0.9 x VDD |
| View angle horizontal | 160 deg |
| Operating lifetime typ | 50,000 Hrs |
| Макс. темп. хр. | +80°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Palette (палетта) |
| Atmospheric pressure test | 115mbar 40hrs |
| Operating current idd max | 150mA |
| Operating current idd min | 130mA |
| Operating current idd typ | 135mA |
| Макс. раб. темп. | +80°C |
| Мин. раб. темп. | -40°C |
| High temp humidity storage | 60°C, 90%RH 240hrs |
| Supply voltage logic vdd max | 3.3V |
| Supply voltage logic vdd min | 2.8V |
| Supply voltage logic vdd typ | 3.0V |
| Описание (англ.) | OLED 2.42" graphic, 128x64, COG w/PCB, yellow, interface 6800, 8080, SPI, controller SSD1309ZC, VDD 3V, -40 ... +80°C |
| Absolute max supply voltage vdd max | 4V |
| Absolute max supply voltage vdd min | -0.3V |
