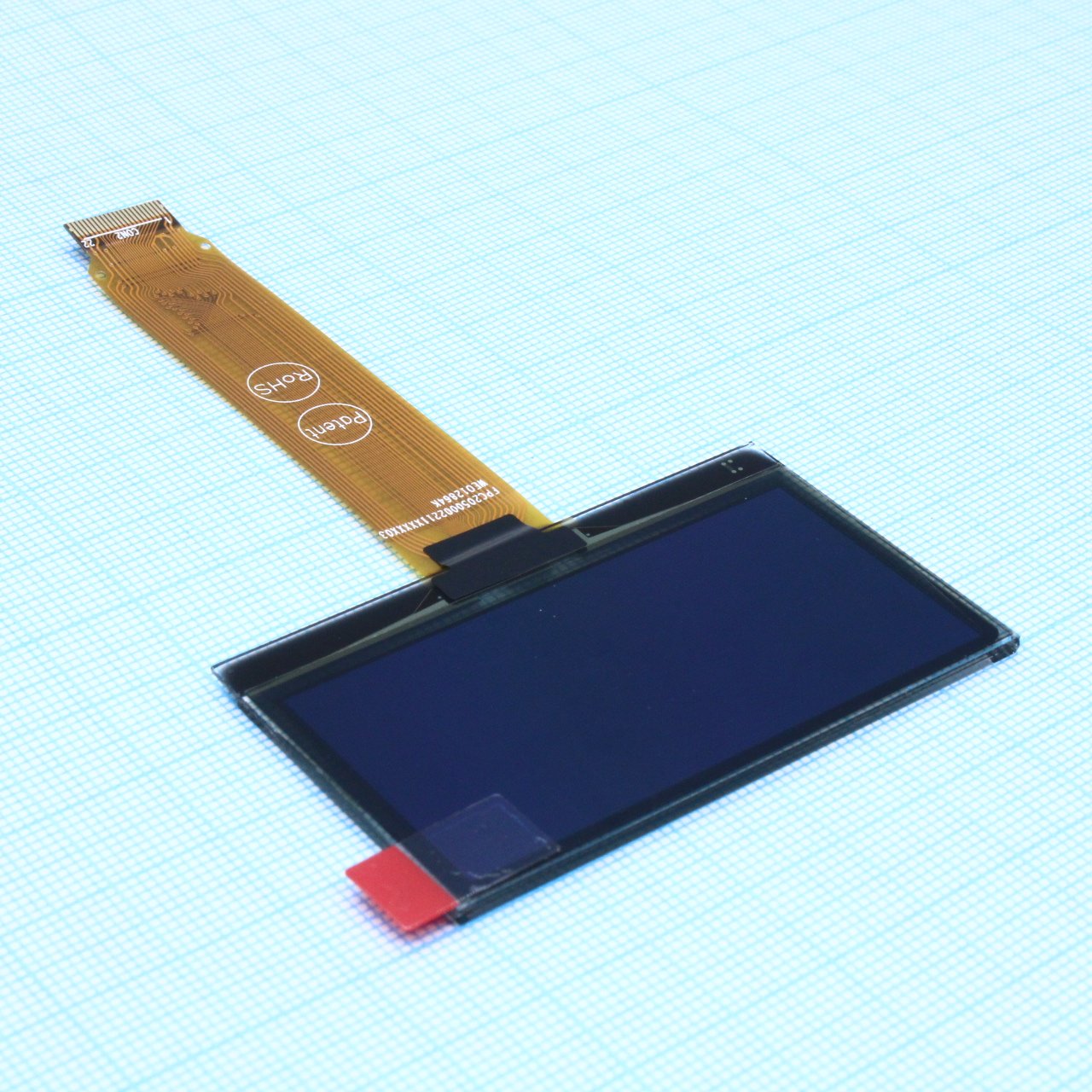

OLED 2.42" графический, 128х64, COG без рамки, ZIP FPC шлейф, желтый, интерф. 6800, 8080, SPI, контроллер SSD1309ZC, VDD 3В, -40 ... -80 С
У поставщика
ПроизводительWINSTAR
У поставщиков
195 шт.
Норм. уп.: 6
Цены поставщиков
Склад 13
В наличии:195 шт
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 603,95 |
| от 4 | 1 536,40 |
| от 6 | 1 482,79 |
| от 18 | 1 435,63 |
| от 30 | 1 403,74 |
Описание
OLED-дисплей WINSTAR диагональю 2,42 дюйма с разрешением 128×64 пикселей. Желтый цвет свечения, безрамочный корпус COG и гибкий шлейф ZIP FPC. Работает от напряжения 3 В, поддерживает интерфейсы 6800, 8080 и SPI. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Vih | 0.8 x VDD |
| Vil | 0.2 x VDD |
| Voh | 0.9 x VDD |
| Vol | 0.1 x VDD |
| Бренд | WINSTAR DISPLAY CORPORATION |
| Модель | WEO012864GLPP3N00E00 |
| Корпус | COG + FR + PCB |
| Тип монтажа | COG with FPC |
| Интерфейс | 6800, 8080, 4-Wire SPI, I2C |
| Кол-во выводов | 22 |
| Polarizer | With Polarizer |
| Размер в дюймах | 2.42 |
| Dot matrix | 128 x 64 |
| Drive duty | 1/64 Duty |
| Pixel size | 0.40 x 0.40 mm |
| Активная площадь | 55.01 x 27.49 mm |
| Pixel pitch | 0.43 x 0.43 mm |
| Touch panel | Without touch panel |
| Режим | Passive Matrix |
| Тип дисплея | OLED COG + FR + PCB |
| Iref current | 10uA |
| Iref voltage | VCC - 3V |
| Controller ic | SSD1309 |
| Display color | Monochrome (Yellow) |
| C1 capacitance | 4.7uF/25V/0805 |
| C2 capacitance | 4.7uF/25V/0805 |
| C3 capacitance | 1.0uF/16V/0603 |
| Направление обзора | 128*64 |
| Module dimension | 60.5 x 37.0 x 2.01 mm |
| Vcc absolute max | 15.0V |
| Vdd absolute max | 4.0V |
| R1 min resistance | 1MOhm |
| Примечание | OLED 2.42", графич, 128х64, Желтый |
| Vcc supply voltage max | 13.5V |
| Vcc supply voltage min | 7.0V |
| Vcc supply voltage typ | 13.0V |
| Vdd supply voltage max | 3.3V |
| Vdd supply voltage min | 1.65V |
| Vdd supply voltage typ | 3.0V |
| Макс. темп. хр. | +85C |
| Мин. темп. хр. | -40C |
| Тип упаковки | Palette (палетта) |
| Макс. раб. темп. | +80C |
| Мин. раб. темп. | -40C |
| Polarizer max temperature | 80C |
| Описание (англ.) | OLED 2.42" graphic, 128x64, COG without frame, yellow, interface 6800, 8080, SPI, controller SSD1309ZC, VDD 3V, -40 ... -80°C |
| Icc display 50pct pixel on max | 33.0mA |
| Icc display 50pct pixel on typ | 22.0mA |
