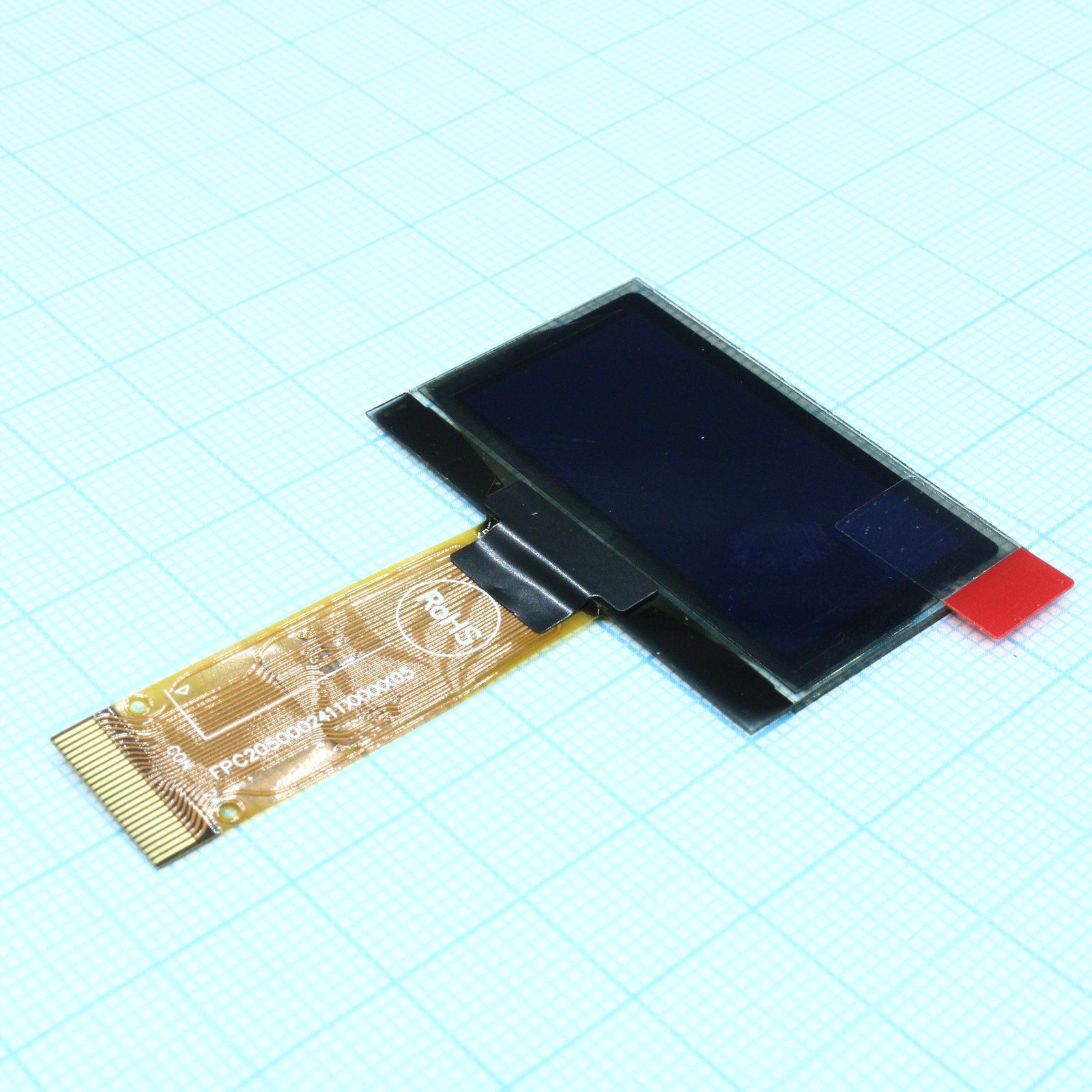

OLED 1.54" графический, 128х64, COG, желтый, интерф. 6800, 8080, SPI, I2C, контроллер SSD1309ZC, VDD 3В, -40 ... -80 С
Нет в наличии
ПроизводительWINSTAR
КатегорияДисплеи OLED
Описание
OLED-дисплей WINSTAR с диагональю 1.54 дюйма и разрешением 128×64 пикселей. Модель на контроллере SSD1309ZC, поддерживает интерфейсы SPI, I2C, 6800 и 8080, питание 3 В. Работает в расширенном температурном диапазоне. Подходит для портативных устройств и промышленной автоматики.
Технические характеристики
| Iref | Supplied externally |
| Корпус | COG (Chip on Glass) |
| Тип монтажа | COG/FPC |
| Интерфейс | 6800, 8080, SPI, I2C |
| Кол-во выводов | 24 |
| Допуск, % | 0,3 |
| Контроллер | SSD1309ZC |
| Dot matrix | 128x64 |
| Скважность управления | 1/64 |
| Pixel size | 0.249 x 0.249 mm |
| Активная площадь | 35.05 x 17.51 mm |
| Артикул | WEO012864ALAP3N00000 |
| Pixel pitch | 0.274 x 0.274 mm |
| Тип дисплея | OLED monochrome passive matrix |
| Diagonal size | 1.54 inch |
| Цвет дисплея | Жёлтый |
| Vcomh capacitor | Required between VCOMH and VSS |
| Низкий уровень входного напряжения | 0.2 x VDD max |
| Размеры модуля | 42.04 x 27.22 x 1.45 mm |
| Темп. диапазон | -40°C to +80°C |
| Высокий уровень входного напряжения | 0.8 x VDD min |
| Низкое выходное напряжение | 0.1 x VDD max |
| Ток потребления | 16mA to 45mA at VCC=12.5V, 50% check board operating |
| Высокое вых. напр. | 0.9 x VDD min |
| Напряжение питания логики | 2.8V to 3.3V (typ 3.0V) |
| Примечание | OLED 1.54", графич, 128х64, Желтый |
| Supply voltage display | 12V to 13V (typ 12.5V) |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | OLED graphical 1.54", 128 x 64, COG, Yellow, interface 6800, 8080, SPI, controller SSD1309ZC, VDD 3V, -40 ... -80 С |
