OLED 0,91" графический, 128х32, COG, желтый, SPI, контроллер SSD1306BZ, VDD 3В, -40 ... +80 С
У поставщика
ПроизводительWINSTAR
У поставщиков
43 шт.
Норм. уп.: 33
Цены поставщиков
Склад 13
В наличии:43 шт
Срок поставки: до недели
Норм. уп.: 33
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 313,79 |
| от 5 | 309,80 |
| от 10 | 304,78 |
| от 19 | 298,06 |
| от 33 | 288,75 |
Описание

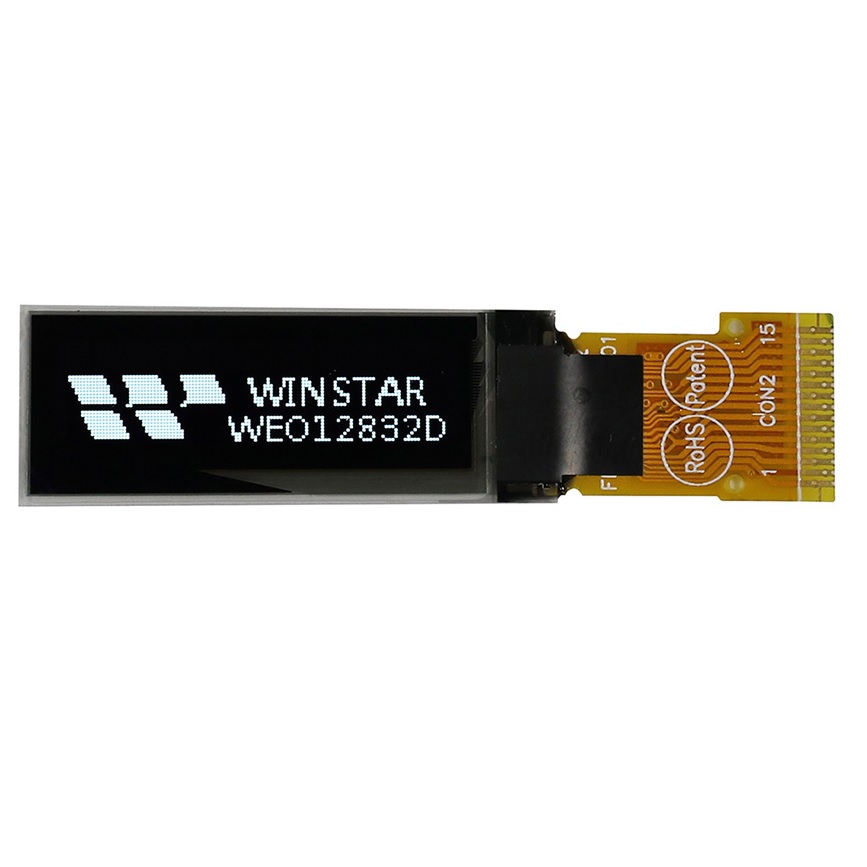

OLED-дисплей WINSTAR с диагональю 0,91 дюйма и разрешением 128×32 пикселей. Модель выполнена в технологии COG, оснащена контроллером SSD1306BZ и интерфейсом SPI. Работает при напряжении питания 3 В в диапазоне температур от -40 до +80 °C. Подходит для компактных устройств промышленной автоматики и портативной электроники.
Технические характеристики
| Модель | WEO012832D |
| Интерфейс | 4-wire SPI |
| Кол-во выводов | 15 |
| Размер в дюймах | 0.91 inch |
| Dot matrix | 128 x 32 Dots |
| Drive duty | 1/32 Duty |
| Pixel size | 0.152 x 0.152 mm |
| Активная площадь | 22.384 x 5.584 mm |
| Описание | OLED 0.91" graphic display, 128x32, COG, yellow, SPI, SSD1306BZ controller, VDD 3V, -40...+80 C |
| Pixel pitch | 0.175 x 0.175 mm |
| Режим | Passive Matrix |
| Тип дисплея | OLED |
| Controller ic | SSD1306BZ |
| Display color | Monochrome |
| Тип монтажа | COG |
| Pin functions | 1: C2P; 2: C2N; 3: C1P; 4: C1N; 5: VBAT; 6: VSS; 7: VDD; 8: CS#; 9: RES#; 10: D/C#; 11: SCLK; 12: SDIN; 13: IREF; 14: VCOMH; 15: VCC |
| Iref current max | 12.5uA |
| Module dimension | 30.0 x 11.5 x 1.26 mm |
| Примечание | OLED 0.91", графич, 128х32, Желтый |
| Макс. темп. хр. | +85 C |
| Мин. темп. хр. | -40 C |
| Тип упаковки | Palette (палетта) |
| Input low voltage vil max | 0.2 x VDD |
| Input low voltage vil min | 0V |
| Operating current vcc max | 11mA |
| Operating current vcc typ | 7mA |
| Макс. раб. темп. | +80 C |
| Мин. раб. темп. | -40 C |
| Input high voltage vih max | VDDIO |
| Input high voltage vih min | 0.8 x VDD |
| Output low voltage vol max | 0.1 x VDD |
| Output low voltage vol min | 0V |
| Output high voltage voh max | VDDIO |
| Output high voltage voh min | 0.9 x VDD |
| Supply voltage logic vdd max | 3.3V |
| Supply voltage logic vdd min | 2.8V |
| Supply voltage logic vdd typ | 3.0V |
| Описание (англ.) | OLED graphical 128 x 32, COG, yellow, controller SSD1306BZ, VDD 3V, -40 ... +80 C |
| Supply voltage display vcc max | 8V |
| Supply voltage display vcc min | 7V |
| Supply voltage display vcc typ | 7.25V |
| Absolute max supply voltage logic vdd | 4.0V |
| Absolute max supply voltage display vcc | 16.0V |
