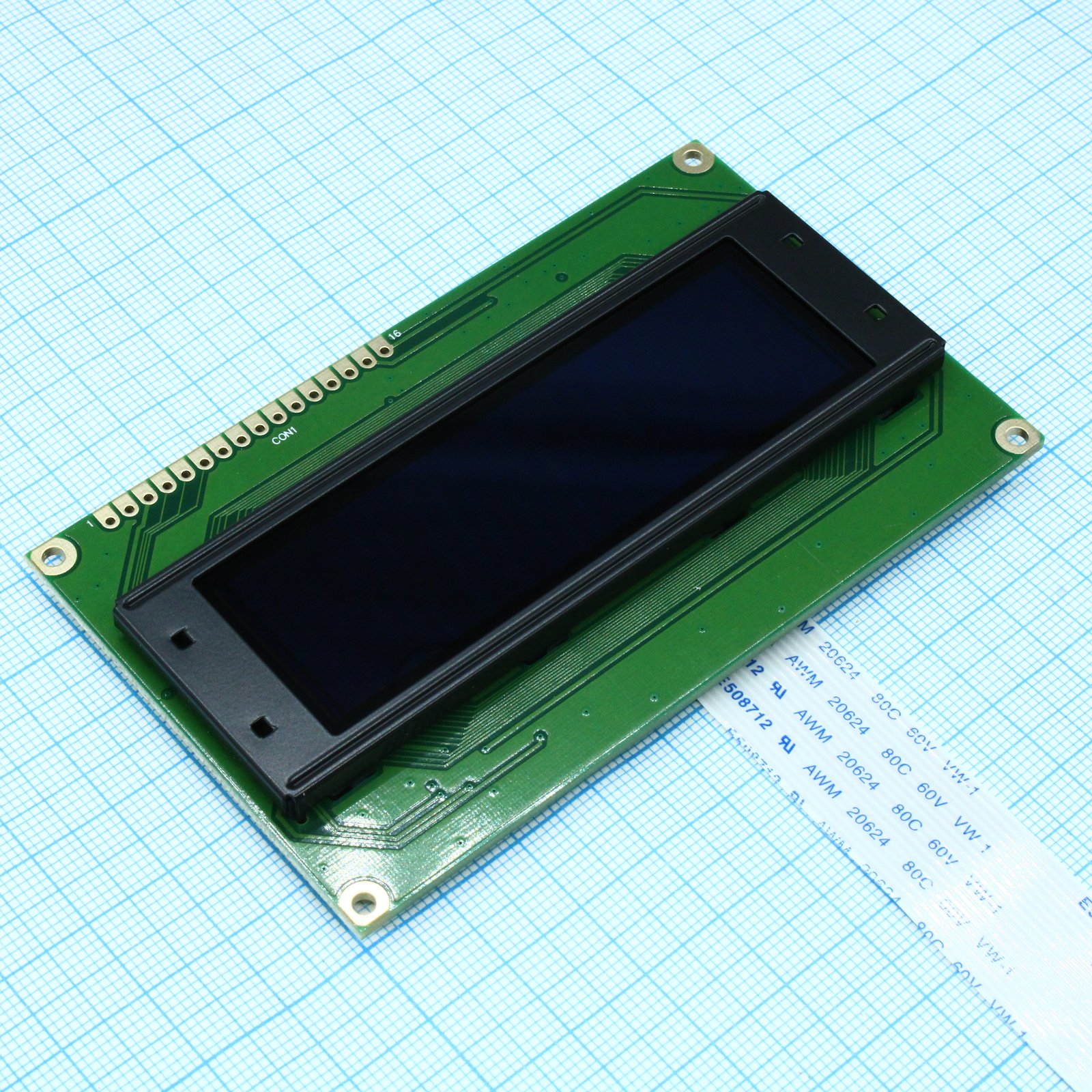

OLED символьный 20х4 (2004B), желтый, контроллер WS0010TX, VDD = 5В, -40 ... +80 С, шлейф 16pin
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи OLED
У поставщиков
132 шт.
Норм. уп.: 8
Цены поставщиков
Склад 13
В наличии:88 шт
Срок поставки: до недели
Норм. уп.: 8
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 438,64 |
| от 2 | 2 389,36 |
| от 3 | 2 361,05 |
| от 4 | 2 343,61 |
| от 8 | 2 329,42 |
Склад 39
В наличии:44 шт.
Срок поставки: до недели
Норм. уп.: 8
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 573,16 |
| от 2 | 2 515,59 |
| от 3 | 2 486,06 |
| от 5 | 2 462,09 |
| от 8 | 2 431,35 |
Описание
OLED-дисплей от WINSTAR с разрешением 20х4 символа и желтым свечением. Работает при напряжении питания 5 В, оснащён контроллером WS0010TX и 16-контактным шлейфом. Диапазон рабочих температур от -40 до +80 °C. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Тип | OLED character display |
| Модель | WEH002004BLPP5N00100 |
| Корпус | модуль |
| Размер точки | 0.54 x 0.55 mm |
| Срок службы | 80000 hrs min, 100000 hrs typ |
| Тип монтажа | THT |
| Шаг точки | 0.59 x 0.60 mm |
| Интерфейс | 6800 parallel |
| Кол-во выводов | 16 |
| Шаг выводов | 2.54 mm |
| Polarizer | Да |
| View area | 77.0 x 25.2 mm |
| Brightness | 90 cd/m² typ |
| Duty ratio | 1/16 |
| Активная площадь | 70.16 x 20.95 mm |
| Controller ic | WS0010-TX |
| Время отклика | 10 µs (rise/fall) |
| Угол обзора | 160° (H/V) |
| Character size | 2.9 x 4.75 mm |
| Contrast ratio | 10000:1 |
| Формат дисплея | 20 characters x 4 lines |
| Цвет излучения | Жёлтый |
| Напряжение питания | 5.0V (4.8V to 5.3V) |
| Character pitch | 3.54 x 5.4 mm |
| Logic input low | 0.2xVDD max |
| Logic input high | 0.8xVDD min |
| Logic output low | 0.2xVDD max |
| Logic output high | 0.8xVDD min |
| Module dimensions | 98.0 x 60.0 x 10.0 mm (max) |
| Рабочий ток | 65mA typ, 97.5mA max |
| Потребляемая мощн. | 325mW typ (calculated) |
| Темп. хранения | -40°C to +85°C |
| Примечание | OLED 20x4, символьный, желтый |
| Cie color coordinates | CIEx 0.47 typ, CIEy 0.50 typ |
| Раб. температура | -40°C to +80°C |
| Recommended capacitor | 1.0 µF |
| Тип упаковки | Palette (палетта) |
| Макс. напряжение питания | 5.3V |
| Описание (англ.) | OLED character 20 x 4 (2004B), Yellow-Green, 8-bit parallel interface, VDD = 3.0 ... 5.3V, -40...+80С |
