Документация
OLED символьный 20х2 (2002A), желто-зеленый, 8-битный паралл. интерфейс 6800, VDD = 3.0 ... 5.3 В, -40...+80С
У поставщика
ПроизводительWINSTAR
У поставщиков
16 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:16 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 059,19 |
| от 2 | 1 965,01 |
| от 3 | 1 888,30 |
| от 6 | 1 831,34 |
| от 10 | 1 788,99 |
Описание

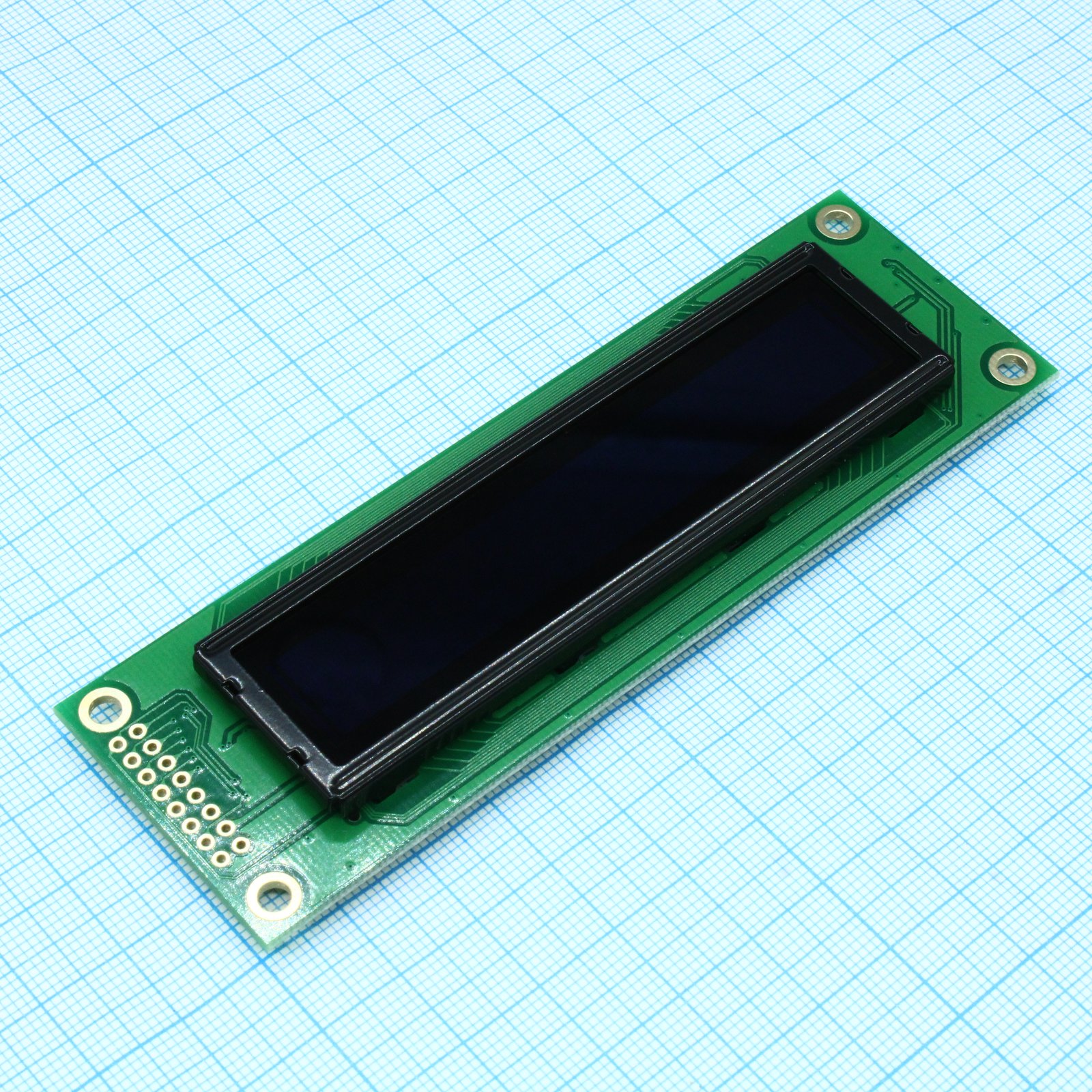

OLED-дисплей WINSTAR с разрешением 20 символов на 2 строки (2002A). Работает от напряжения 3.0–5.3 В, оснащён 8-битным параллельным интерфейсом 6800 и сохраняет работоспособность в диапазоне температур от -40 до +80 °C. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Ic | WS0010-TX |
| Duty | 1/16 |
| Тип | OLED character display |
| Модель | WEH002002ALPP5N00100 |
| Корпус | COB |
| Размер точки | 0.60 x 0.65 mm |
| Тип монтажа | THT |
| Шаг точки | 0.65 x 0.70 mm |
| Интерфейс | 6800 |
| Кол-во выводов | 16 |
| Размер в дюймах | 3.08 |
| View area | 85.0 x 18.6 mm |
| Panel type | OLED, Yellow |
| Активная площадь | 77.30 x 11.85 mm |
| Lifetime min | 80000 Hrs |
| Lifetime typ | 100000 Hrs |
| Brightness min | 100 cd/m2 |
| Brightness typ | 120 cd/m2 |
| Character size | 3.20 x 5.55 mm |
| Contrast ratio | 10000:1 |
| Формат дисплея | 20 characters x 2 lines |
| View angle phi | 160 deg |
| Character pitch | 3.9 x 6.3 mm |
| Ciex yellow max | 0.49 |
| Ciex yellow min | 0.45 |
| Ciex yellow typ | 0.47 |
| Ciey yellow max | 0.52 |
| Ciey yellow min | 0.48 |
| Ciey yellow typ | 0.50 |
| View angle theta | 160 deg |
| Module dimensions | 116.0 x 37.0 x 9.8 mm |
| Response time fall | 10 μs |
| Response time rise | 10 μs |
| Примечание | OLED 20x2, символьный, желтый |
| Вх. низ. напр. макс. | 0.2xVDD |
| Input low voltage min | GND |
| Раб. ток макс. | 52.5mA |
| Operating current typ | 35mA |
| Input high voltage max | VDD |
| Вх. выс. напр. мин. | 0.8xVDD |
| Низ. напр. вых. макс. | 0.2xVDD |
| Output low voltage min | GND |
| Output high voltage max | VDD |
| Мин. выходное высокое напряжение | 0.8xVDD |
| Макс. темп. хр. | +85°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Palette (палетта) |
| Recommended capacitor c1 | 1.0uF |
| Supply voltage logic max | 5.3V |
| Supply voltage logic min | 4.8V |
| Supply voltage logic typ | 5.0V |
| Макс. раб. темп. | +80°C |
| Мин. раб. темп. | -40°C |
| Absolute supply voltage max | 5.3V |
| Absolute supply voltage min | -0.3V |
| Описание (англ.) | OLED character 20 x 2 (2002A), Yellow-Green, 8-bit parallel interface, VDD = 3.0 ... 5.3V, -40...+80С |
