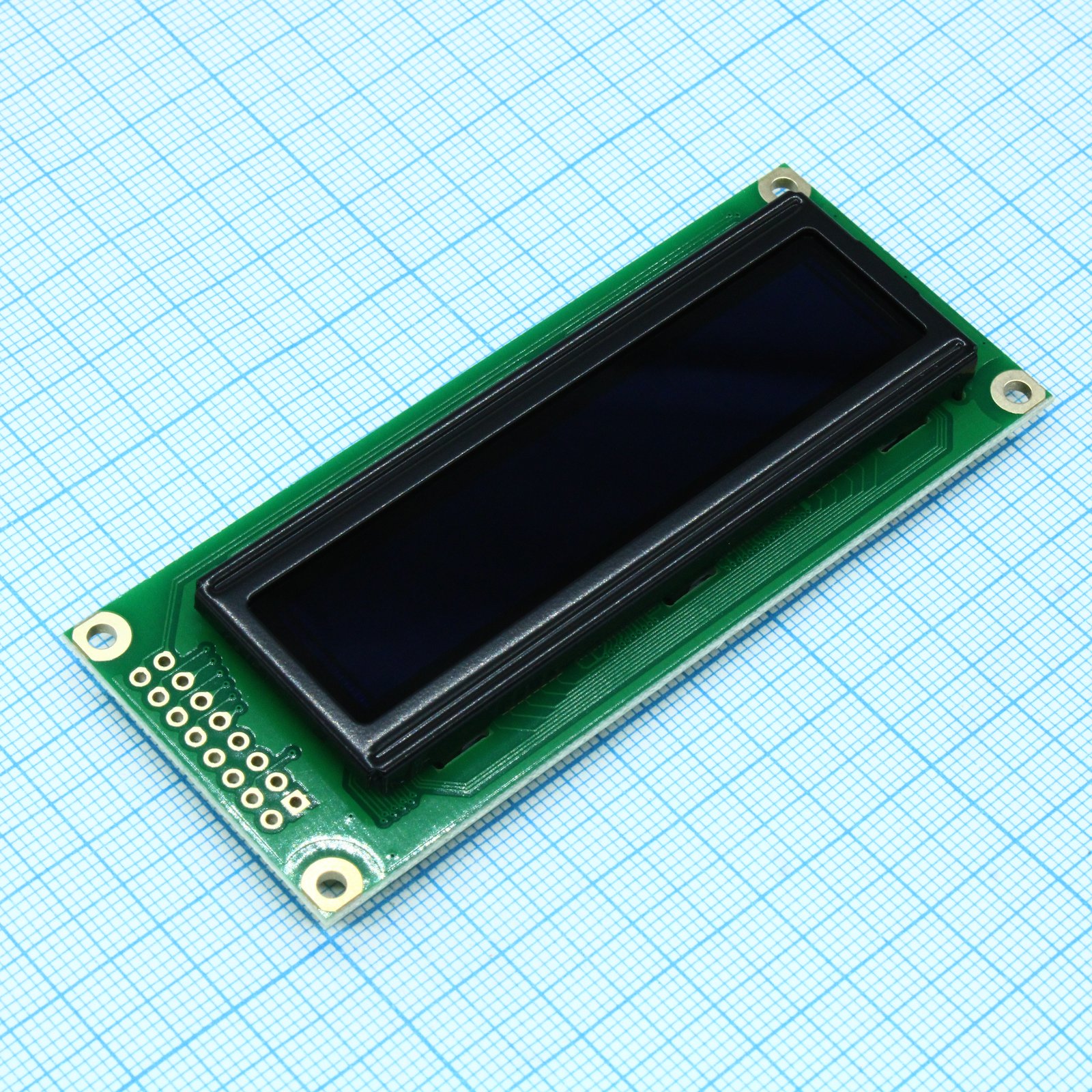

OLED символьный 16х2 (1602C), желто-зеленый, 8-битный паралл. интерфейс 6800, VDD =5В, -40...+80С
У поставщика
ПроизводительWINSTAR
У поставщиков
316 шт.
Норм. уп.: 12
Цены поставщиков
Склад 13
В наличии:316 шт
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 555,65 |
| от 2 | 1 482,02 |
| от 4 | 1 422,04 |
| от 7 | 1 377,52 |
| от 12 | 1 344,40 |
Описание
OLED-дисплей WINSTAR с разрешением 16х2 символа и желто-зеленым свечением. Работает от напряжения 5 В, использует 8-битный параллельный интерфейс 6800 и выдерживает температуры от -40 до +80 °C. Подходит для встраивания в промышленную автоматику, контрольно-измерительные приборы и бытовую электронику.
Технические характеристики
| Цвет | Жёлтый |
| Размер точки | 0.55x0.65mm |
| Cie x typ | 0.47 |
| Cie y typ | 0.50 |
| Шаг точки | 0.60x0.70mm |
| Driver ic | WS0010-TX |
| Интерфейс | 6800 8-bit parallel |
| Кол-во выводов | 16 |
| Duty ratio | 1/16 |
| Технология | OLED |
| Активная площадь | 56.95x11.85mm |
| Тип дисплея | Character OLED |
| Площадь обзора | 66.0x16.0mm |
| Logic low max | 0.2xVDD |
| Тип монтажа | THT |
| Угол обзора | 160deg |
| Brightness min | 100cd/m² |
| Brightness typ | 120cd/m² |
| Character size | 2.95x5.55mm |
| Contrast ratio | 10000:1 |
| Logic high max | VDD |
| Logic high min | 0.8xVDD |
| Output low max | 0.2xVDD |
| Напряжение питания | 4.8V to 5.3V |
| Character pitch | 3.6x6.3mm |
| Output high min | 0.8xVDD |
| Module dimensions | 85.0x36.0x10.0mm |
| Response time fall | 10μs |
| Response time rise | 10μs |
| Макс. ток питания | 52.5mA |
| Ток пит. тип. | 35mA |
| Примечание | OLED 16x2, символьный, желтый |
| Recommended capacitor | 1.0μF |
| Operating lifetime min | 80000h |
| Operating lifetime typ | 100000h |
| Display size characters | 16x2 |
| Макс. темп. хр. | 85°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Palette (палетта) |
| Макс. раб. темп. | 80°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | OLED character 16 x 2 (1602C), Yellow-Green, 8-bit parallel interface, VDD = 5V, -40...+80С |
