Документация
OLED символьный 16x2 (1602A), желтый, 8-бит параллельный интерфейс 6800, питание 5В, -40...+80°С
У поставщика
ПроизводительWINSTAR
У поставщиков
250 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:250 шт
Срок поставки: до недели
Норм. уп.: 75
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 614,53 |
| от 2 | 1 538,55 |
| от 4 | 1 476,66 |
| от 7 | 1 430,72 |
| от 13 | 1 396,53 |
Описание

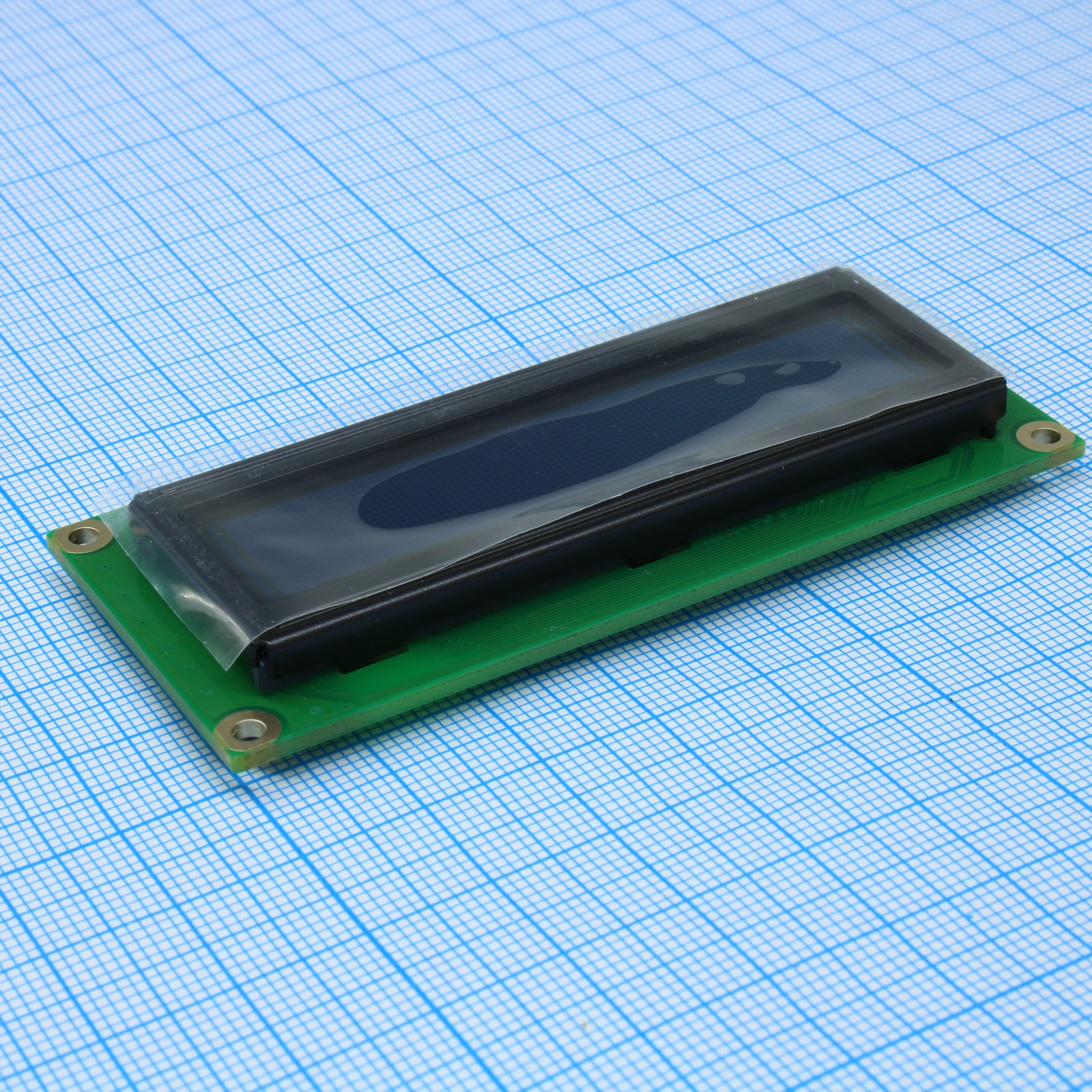

OLED-дисплей WINSTAR 16x2 (1602A) с желтым свечением. Работает от 5 В, использует 8-битный параллельный интерфейс 6800. Диапазон рабочих температур от -40 до +80 °С. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Ic | WS0010-TX |
| Duty | 1/16 |
| Размер | 2.29 inch |
| Бренд | WINSTAR DISPLAY CORPORATION |
| Модель | WEH001602ALPP5N10100 |
| Option | Default |
| Цоколевка | 1: VSS (0V Ground); 2: VDD (5.0V Supply Voltage for logic); 3: NC; 4: RS (H: DATA, L: Instruction code); 5: R/W (H: Read, L: Write); 6: E (Chip enable signal); 7: DB0; 8: DB1; 9: DB2; 10: DB3; 11: DB4; 12: DB5; 13: DB6; 14: DB7; 15: NC; 16: NC |
| Размер точки | 0.55 x 0.65 mm |
| Тип монтажа | PCB (COB) |
| Шаг точки | 0.60 x 0.70 mm |
| Интерфейс | 6800 |
| Кол-во выводов | 16 |
| Polarizer | With Polarizer |
| View area | 66.0 x 16.0 mm |
| Brightness | 120 cd/m2 min, 150 cd/m2 typ (50% check board) |
| Panel type | OLED, Yellow |
| Активная площадь | 56.95 x 11.85 mm |
| Touch panel | Without touch panel |
| Cie x yellow | 0.45 to 0.49 (typ 0.47) |
| Cie y yellow | 0.48 to 0.52 (typ 0.50) |
| Режим | Passive Matrix |
| Тип дисплея | OLED COB Character |
| Тип продукта | стандартный |
| Oled lifetime | 40,000 Hrs min, 50,000 Hrs typ (Ta=25°C, 50% check board brightness) |
| Character size | 2.95 x 5.55 mm |
| Contrast ratio | 10,000:1 (Dark) |
| Driver voltage | 5.0V |
| Character pitch | 3.6 x 6.3 mm |
| Reliability esd | Air Discharge ±4kv, 10 times |
| Inspection grade | стандартный |
| Module dimension | 80.0 x 36.0 x 10.0(MAX) mm |
| Input low voltage | GND to 0.2xVDD |
| Рабочий ток | 44mA typ, 66mA max (VDD=5V, 50% check board) |
| Input high voltage | 0.8xVDD to VDD |
| Низкое выходное напряжение | GND to 0.2xVDD (IOL=0.5mA) |
| Response time fall | 10 µs |
| Response time rise | 10 µs |
| Высокое вых. напр. | 0.8xVDD to VDD (IOH=-0.5mA) |
| Темп. хранения | -40°C to +85°C |
| View angle vertical | 160 deg |
| Number of characters | 16 characters x 2 Lines |
| Supply voltage logic | 4.8V to 5.3V (typ 5.0V) |
| Примечание | OLED 16x2, символьный, желтый |
| Раб. температура | -40°C to +80°C |
| Recommended capacitor | 1.0uF |
| Reliability vibration | 10~55Hz, amplitude 1.5mm, 0.5hrs/axis, X,Y,Z |
| View angle horizontal | 160 deg |
| Тип упаковки | Palette (палетта) |
| Абс. макс. напряжение питания | -0.3V to 5.3V (VDD-VSS) |
| Reliability low temp storage | -40°C, 240hrs |
| Описание (англ.) | OLED character 16 x 2 (1602A), Yellow-Green, 8-bit parallel interface 6800, VDD = 5V, -40...+80С |
| Reliability high temp storage | 85°C, 240hrs |
| Reliability temperature cycle | -40°C to 80°C, 30 cycles |
| Reliability low temp operation | -40°C, 240hrs |
| Reliability high temp operation | 80°C, 240hrs |
| Reliability high temp humidity storage | 60°C, 90%RH, 240hrs |
| Reliability high temp humidity operation | 60°C, 90%RH, 120hrs |
