Документация

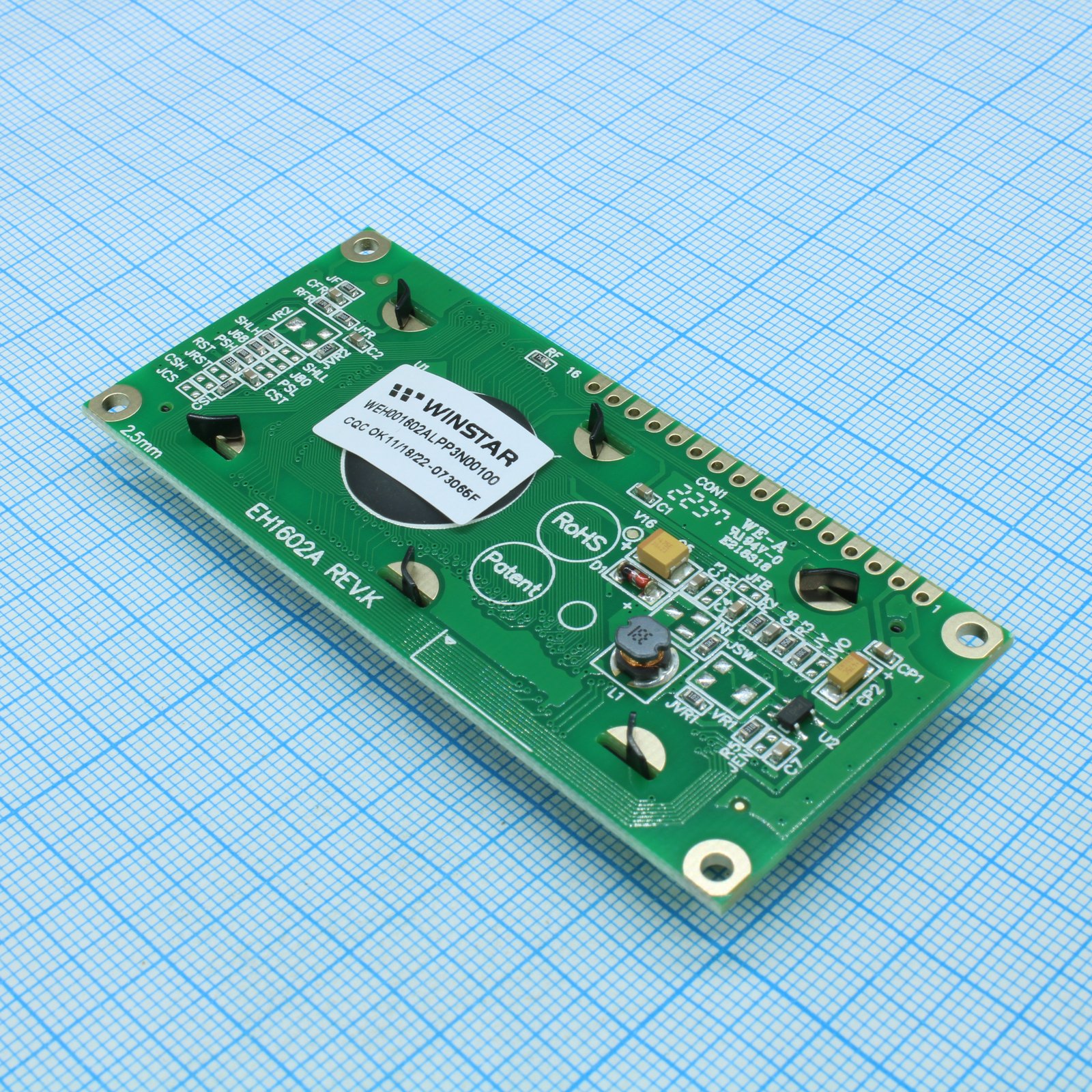

OLED символьный 16х2 (1602A), желтый, 8-битный паралл. интерфейс/опц. SPI, VDD = 3В, -40...+80С
У поставщика
ПроизводительWINSTAR
У поставщиков
347 шт.
Норм. уп.: 12
Цены поставщиков
Склад 13
В наличии:347 шт
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 731,12 |
| от 2 | 1 714,10 |
| от 3 | 1 693,18 |
| от 4 | 1 666,03 |
| от 8 | 1 627,80 |
Описание
OLED-дисплей WINSTAR 16х2 с желтым свечением. Работает от 3 В, поддерживает 8-битный параллельный интерфейс и опционально SPI. Диапазон рабочих температур от -40 до +80 °C. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Ic | WS0010-TX |
| Duty | 1/16 |
| Размер | 2.29 inch |
| Бренд | WINSTAR DISPLAY CORPORATION |
| Вывод 1 | VSS (0V, Ground) |
| Вывод 2 | VDD (5.0V, Supply Voltage for logic) |
| Вывод 3 | NC |
| Вывод 4 | RS (H: DATA, L: Instruction code) |
| Вывод 5 | R/W (H: Read, L: Write) |
| Вывод 6 | E (Chip enable signal) |
| Pin 7 | DB0 (Data bit 0) |
| Вывод 8 | DB1 (Data bit 1) |
| Pin 9 | DB2 (Data bit 2) |
| Option | Default |
| Pin 10 | DB3 (Data bit 3) |
| Pin 11 | DB4 (Data bit 4) |
| Pin 12 | DB5 (Data bit 5) |
| Pin 13 | DB6 (Data bit 6) |
| Pin 14 | DB7 (Data bit 7) |
| Pin 15 | NC |
| Pin 16 | NC |
| Размер точки | 0.55 x 0.65 mm |
| Model no | WEH001602ALPP5N00100 |
| Тип монтажа | PCB |
| Шаг точки | 0.60 x 0.70 mm |
| Интерфейс | 6800 |
| Кол-во выводов | 16 |
| Polarizer | With Polarizer |
| View area | 66.0 x 16.0 mm |
| Brightness | 100 cd/m2 min, 120 cd/m2 typ (50% check board) |
| Panel type | OLED, Yellow |
| Активная площадь | 56.95 x 11.85 mm |
| Тип модуля | COB Character |
| Touch panel | Without touch panel |
| Capacitor c1 | 1.0uF |
| Cie x yellow | 0.45 to 0.49 (typ 0.47) |
| Cie y yellow | 0.48 to 0.52 (typ 0.50) |
| Режим | Passive Matrix |
| Тип дисплея | OLED |
| Тип продукта | стандартный |
| Oled lifetime | 80000 Hrs min, 100000 Hrs typ (Ta=25°C, 50% check board brightness) |
| Character size | 2.95 x 5.55 mm |
| Contrast ratio | 10000:1 (Dark) |
| Driver voltage | 5.0V |
| Character pitch | 3.6 x 6.3 mm |
| Reliability esd | Air Discharge ±4kv, 10 times |
| Inspection grade | стандартный |
| Module dimension | 80.0 x 36.0 x 10.0(MAX) mm |
| Input low voltage | GND to 0.2xVDD |
| Рабочий ток | 31mA typ, 50mA max (VDD=5V, 50% check board) |
| Input high voltage | 0.8xVDD to VDD |
| Низкое выходное напряжение | GND to 0.2xVDD (IOL=0.5mA) |
| Response time fall | 10 μs |
| Response time rise | 10 μs |
| Высокое вых. напр. | 0.8xVDD to VDD (IOH=-0.5mA) |
| Темп. хранения | -40°C to +85°C |
| View angle vertical | 160 deg |
| Number of characters | 16 characters x 2 Lines |
| Supply voltage logic | 4.8V to 5.3V (typ 5.0V) |
| Примечание | OLED 16x2, символьный, желтый |
| Раб. температура | -40°C to +80°C |
| Reliability vibration | 10~55Hz, amplitude 1.5mm, 0.5hrs/axis, X,Y,Z |
| View angle horizontal | 160 deg |
| Тип упаковки | Palette (палетта) |
| Абс. макс. напряжение питания | -0.3V to 5.3V (VDD-VSS) |
| Reliability low temp storage | -40°C, 240hrs |
| Описание (англ.) | OLED character 2,29" 16 x 2, interface 6800/option 8080/SPI, module dimension 80x36 mm, view area 66x16 mm, supply voltage 5V |
| Reliability high temp storage | 85°C, 240hrs |
| Reliability temperature cycle | -40°C to 80°C, 30 cycles |
| Reliability low temp operation | -40°C, 240hrs |
| Reliability high temp operation | 80°C, 240hrs |
| Reliability high temp humidity storage | 60°C, 90%RH, 240hrs |
| Reliability high temp humidity operation | 60°C, 90%RH, 120hrs |
