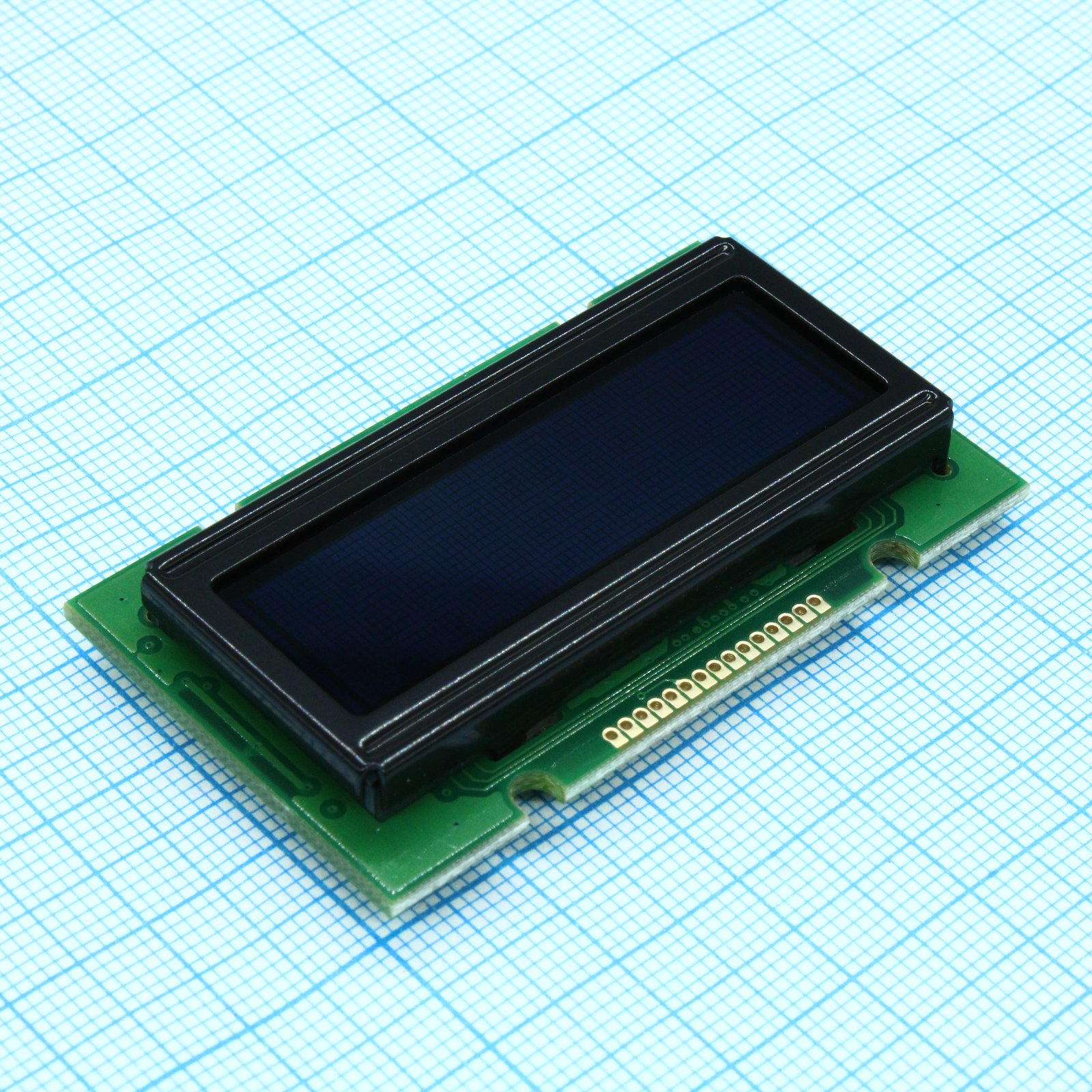

OLED символьный 12х2 (1202A), желтый, 8-битный паралл.интерфейс, VDD = 3.0 ... 5.3 В, -40...+80С
У поставщика
ПроизводительWINSTAR
КатегорияДисплеи OLED
У поставщиков
2 102 шт.
Норм. уп.: 20
Цены поставщиков
Склад 13
В наличии:1 867 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 236,65 |
| от 2 | 1 209,72 |
| от 4 | 1 194,26 |
| от 7 | 1 184,75 |
| от 13 | 1 176,98 |
Склад 39
В наличии:235 шт.
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 206,69 |
| от 4 | 1 172,72 |
| от 6 | 1 154,94 |
| от 10 | 1 140,52 |
| от 17 | 1 124,24 |
Описание
OLED-дисплей от WINSTAR с символьной матрицей 12×2 и ярким желтым свечением. Работает от напряжения 3.0–5.3 В, поддерживает 8-битный параллельный интерфейс и сохраняет работоспособность в диапазоне температур от -40 до +80 °C. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Ic | WS0010-TX |
| Duty | 1/16 |
| Модель | WEH001202ALPP5N00100 |
| Корпус | COB |
| Размер точки | 0.45 x 0.60 mm |
| Тип монтажа | Выводной |
| Шаг точки | 0.55 x 0.70 mm |
| Интерфейс | 6800 |
| Кол-во выводов | 15 |
| Размер в дюймах | 1.60 |
| View area | 46.0 x 14.5 mm |
| Brightness | 120 cd/m2 |
| Panel type | OLED, Yellow |
| Активная площадь | 38.95 x 11.80 mm |
| Ciex yellow | 0.47 |
| Ciey yellow | 0.50 |
| Тип дисплея | OLED Character 12x2 |
| Character size | 2.65 x 5.5 mm |
| Contrast ratio | 10000:1 |
| View angle phi | 160 deg |
| Character pitch | 3.3 x 6.3 mm |
| View angle theta | 160 deg |
| Module dimensions | 55.7 x 32.0 x 11.0 mm |
| Operating lifetime | 100000 Hrs |
| Response time fall | 10us |
| Response time rise | 10us |
| Number of characters | 12 characters x 2 Lines |
| Примечание | OLED симв, 12х2, желтый |
| Capacitor recommended | 1.0uF |
| Вх. низ. напр. макс. | 0.2xVDD |
| Input low voltage min | GND |
| Раб. ток макс. | 45mA |
| Operating current typ | 30mA |
| Input high voltage max | VDD |
| Вх. выс. напр. мин. | 0.8xVDD |
| Низ. напр. вых. макс. | 0.2xVDD |
| Output low voltage min | GND |
| Output high voltage max | VDD |
| Мин. выходное высокое напряжение | 0.8xVDD |
| Макс. темп. хр. | +85°C |
| Мин. темп. хр. | -40°C |
| Тип упаковки | Palette (палетта) |
| Supply voltage logic max | 5.3V |
| Supply voltage logic min | 4.8V |
| Supply voltage logic typ | 5.0V |
| Макс. раб. темп. | +80°C |
| Мин. раб. темп. | -40°C |
| Макс. напряжение питания | 5.3V |
| Описание (англ.) | OLED character 12x2 (1202A), Yellow, 8-bit parallel interface VDD = 3.0 ... 5.3V, -40...+80С |
