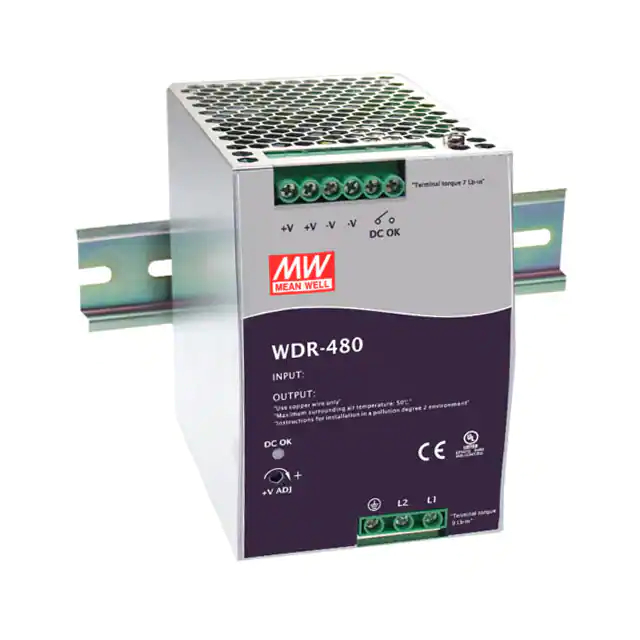

AC-DC преобразователь WDR-480-24
У поставщика
У поставщиков
324 шт.
Норм. уп.: 8
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт12 290,17 ₽
дешевле всех
Сумма12 290,17 ₽
В наличии36 шт
юрлицам и ИП
от 2 — 11 779,12 ₽ (−4%)
Склад 16срок до недели
Цена за шт12 963,77 ₽
Сумма12 963,77 ₽
+ доплата 750,00 ₽
В наличии192 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽юрлицам и ИП
Склад 13срок до недели
Цена за шт13 188,66 ₽
Сумма13 188,66 ₽
+ доплата 490,00 ₽
В наличии96 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 13 054,05 ₽ (−1%)
1 шт · Склад 39 · 12 290,17 ₽
Описание
AC-DC преобразователь WDR-480-24 от MEAN WELL — промышленный источник питания для монтажа на DIN-рейку. Модель выдаёт стабильные 24 В при токе до 20 А и мощности 480 Вт, с КПД 90% и низким уровнем пульсаций. Работает в широком диапазоне температур от -30°C до +80°C. Подходит для систем промышленной автоматики, управления оборудованием и распределённого электропитания.
Технические характеристики
| Модель | WDR-480-24 |
| Выходное напряжение | 12 В |
| Максимальный выходной ток | 20 А |
| Мощность | 480 Вт |
| Допуск | 1 % |
| Пульсации и шум | 100mV |
| КПД | 90% |
| Время удержания | 18ms at 400VAC, 16ms at 230VAC |
| Защита от перенапряжения | 29~33V, shutdown, auto-recovery after 1min |
| Упаковка | 8pcs/14.6Kg/0.9CUFT |
| PFC | Active PFC |
| Тип | DIN |
| Вес | 1.7Kg |
| Охлаждение | свободная воздушная конвекция |
| Тип монтажа | DIN rail TS35/7.5 or TS35/15 |
| MTBF воен. | 112.8K hrs min |
| Гарантия | 3 years |
| Время нарастания | 150ms at 400VAC, 150ms at 230VAC |
| Вибрация | 10~500Hz, 2G, 60min per axis |
| Напряжение DC | 24V |
| Размеры | 85.5x125.2x128.5mm (WxHxD) |
| Тип входа | Single and two phase wide input |
| Защита | Short circuit, overload, over voltage, over temperature |
| Время установки | 800ms at 400VAC, 2000ms at 230VAC |
| Тип выхода | Single output |
| Ном. мощность | 480W |
| ЭМС излучение | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61204-3 Class B |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11, heavy industry level |
| Коэф. мощности | ≥0.84 at 400VAC and 230VAC |
| Ток AC типовой | 1.6A at 400VAC, 4A at 230VAC |
| Тип. КПД | 92% |
| MTBF Telcordia | 825.4K hrs min |
| Диап. частот | 47~63Hz |
| Ток утечки | <3.5mA at 530VAC |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Макс. пульс. шум | 100mVp-p |
| Станд. безоп. | UL508, EAC TP TC 004, IEC62368-1 CB, BS EN/EN62368-1, AS/NZS 62368.1, GL |
| Влажн. хранения | 10~95% RH |
| Рабочая влажность | 20~95% RH non-condensing |
| Темп. диапазон | -30°C — +80°C |
| Допуск напряжения | ±1.0% |
| Защита от перегр. | 105~130% rated power, constant current limiting, shutdown after 3s, auto-recovery after 1min |
| Темп. хранения | -40~+85°C |
| Раб. температура | -30~+70°C |
| Сопр. изоляции | >100M Ohms at 500VDC |
| Диапазон входного AC | 180~550VAC |
| Диапазон входного напряжения DC | 254~780VDC |
| Темп. коэф. | ±0.03%/°C (0~50°C) |
| Выдерживаемое напряжение вх-земля | 2KVAC |
| Выдерживаемое напряжение вх/вых | 3KVAC |
| Выдерживаемое напряжение вых-земля | 0.5KVAC |
| Пусковой ток холодного старта | 50A |
| Испытательное напряжение DC OK | 0.5KVAC |
| Параметры контактов реле DC OK | 60Vdc/0.3A, 30Vdc/1A, 30Vac/0.5A resistive |
| Диапазон регулировки вых. напряжения | 24~28V |
| Защита от перегрева | 95°C±5°C on heatsink, shutdown, auto-recovery |
Аналоги
- YSDW480-24020000YINGJIAO
