Блок питания на DIN рейку WDR-120-24

Name: Блок питания на DIN рейку WDR-120-24
Brand: MEAN WELL
SKU: 112750
Price: 4568.82 RUB
Availability: InStock

Артикул:112750

У поставщика

ПроизводительMEAN WELL

КатегорияИсточники питания на DIN рейку

Ед. изм.шт

У поставщиков

605 шт.

Норм. уп.: 20

Сколько нужно

шт

Выгоднее:

Откуда взять

СкладЦена за штСуммаВ наличииУсловия

Склад 16срок до недели

Цена за шт4 568,82 ₽

дешевле всех

Сумма4 568,82 ₽

+ доплата 750,00 ₽

В наличии69 шт

+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽юрлицам и ИП

Склад 39срок до недели

Цена за шт4 598,29 ₽

Сумма4 598,29 ₽

В наличии191 шт

юрлицам и ИП

от 2 — 4 459,73 ₽ (−3%)

Склад 13срок до недели

Цена за шт5 112,13 ₽

Сумма5 112,13 ₽

+ доплата 490,00 ₽

В наличии345 шт

без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП

от 2 — 4 942,90 ₽ (−3%)

1 шт · Склад 39 · 4 598,29 ₽

Описание

Блок питания MEAN WELL WDR-120-24 предназначен для монтажа на DIN-рейку. Модель выдаёт стабильные 24 В при токе до 5 А и мощности 120 Вт, оснащена потенциометром для точной регулировки напряжения. КПД достигает 91%, рабочий диапазон температур — от -25 до +70 °C. Применяется в промышленной автоматике, системах управления и контроля.

Технические характеристики

Серия	WDR-120
Модель	WDR-120-24
Выходное напряжение	24 В
Выходное напряжение, В	24
Максимальный выходной ток	5 А
Мощность	120 Вт
Допуск	1 %
Пульсации и шум	120mV
КПД	89.5
КПД	91%
Габариты (Ш × В × Г)	99x97x30 мм
Упаковка	0.65Kg; 20pcs/14Kg/1.16CUFT
Рабочая температура	-25 ~ +70
Рабочая температура	-25 ~ +70℃
Степень защиты (IP)	IP20
Тип	DIN
MTBF	1509.6K hrs min. Telcordia SR-332 (Bellcore) ; 268.1K hrs min. MIL-HDBK-217F (25℃)
Регулировка	Регулировка потенциометром
Ширина	40
Высота	125.2
Длина	113.5
Вес	0.65
Тип монтажа	DIN RAIL
Вибрация	Component: 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X,Y, Z axes; Mounting clip: Compliance to IEC60068-2-6
Переменный ток	1.2A/230VAC

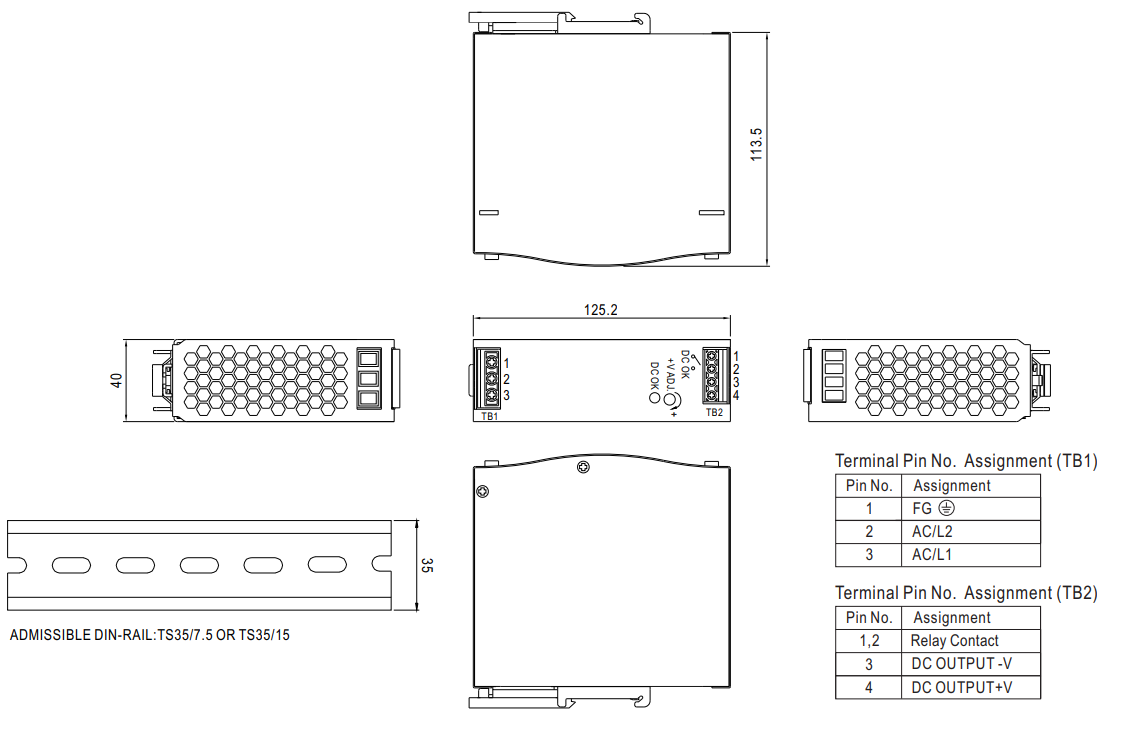

Размеры	40125.2113.5mm (WHD)
Описание	120W Single Output Industrial DIN RAIL Power Supply
Каналов	1
Вых. ток	5
Ном. мощность	120W
Температура	-30…+70 °C
Сигнал DC OK	Relay contact rating(max.) : 30V / 1A resistive
ЭМС излучение	Compliance to BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, EAC TPTC 020
Помехоустойчивость	Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61204-3, BS EN/EN61000-6-2 (BS EN/EN50082-2), heavy industry level, EAC TPTC 020
Тип. КПД	91% / 400V
Вх. напряжение AC, В	180
Вх. AC напр. 2	550
Вх. напряжение DC, В	254
Вх. напряжение DC 2, В	780
Вых. напр. до	29
Ток утечки	<3.5mA/ 530VAC
Рег. линии	±0.5%
Рег. нагрузки	±0.5%
Вых. напр. от	24
Станд. безоп.	UL508, EAC TPTC 004, BIS IS13252(Part1)(only for 12V,24V) approved, IEC62368-1 CB approved by SIQ; Design refer to BS EN/EN62368-1, AS/NZS 62368.1(meet BS EN/EN60204-1)
Температурный коэффициент	±0.03%/℃(0 ~ 50℃)
Рабочая влажность	20 ~ 90% RH non-condensing
Диапазон регулировки напряжения	24 ~ 29V
Допуск напряжения	±1.0%
Выдерживаемое напр.	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC
Макс. пусковой ток	COLD START 50A
Диап. вх. напр.	180 ~ 550VAC, 254 ~ 780VDC
Защита от перегр.	105 ~ 130% rated output power, Constant current limiting, recovers automatically after fault condition is removed
Сопр. изоляции	I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
Макс. пульсации и шум	120mVp-p
Время установки/нарастания/удержания	2000ms, 70ms, 10ms/230VAC at full load
Диапазон вх. частоты	47 ~ 63Hz
Температура и влажность хранения	-40 ~ +85℃, 10 ~ 95% RH
Защита от перенапр.	31 ~ 37V, Shut down o/p voltage, re-power on to recover
Защита от перегрева	Shut down o/p voltage, recovers automatically after temperature goes down
Каналы	1
Макс. входное напряжение AC, В	550
Макс. входное напряжение DC, В	780
Мин. входное напряжение AC, В	180
Мин. входное напряжение DC, В	254
Степень IP	IP20

Аналоги

DRH-120-24MEAN WELL
LI120-26B24. YSDW120-24005000
6EP1333-3BA10
