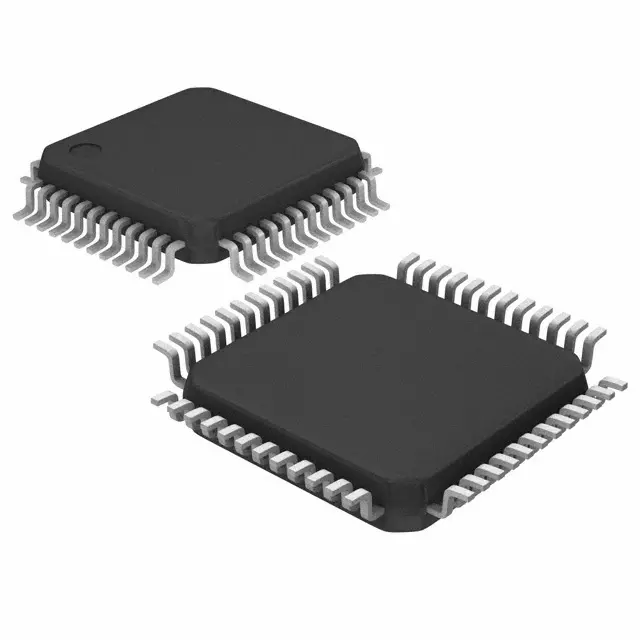

Микросхема W5500
У поставщика
У поставщиков
6 821 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:6 330 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 305,96 |
| от 29 | 290,96 |
| от 57 | 280,92 |
| от 114 | 272,10 |
| от 228 | 266,13 |
Склад 12
В наличии:490 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 362,25 |
| от 5 | 296,01 |
| от 50 | 275,28 |
Склад 39
В наличии:1 шт.
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 301,23 |
| от 14 | 287,65 |
| от 24 | 280,27 |
| от 40 | 274,33 |
| от 66 | 268,91 |
Описание
Микросхема W5500 от WIZnet — это Ethernet-контроллер со встроенным стеком TCP/IP. Предназначена для добавления сетевого подключения в проекты на микроконтроллерах. Поддерживает интерфейс SPI, что упрощает интеграцию, и аппаратно обрабатывает протоколы TCP, UDP, ICMP и другие, снижая нагрузку на основной процессор.
Технические характеристики
| Шаг | 0.5mm |
| Sockets | 8 |
| Напряжение, В | 3.3V |
| Особенности | WOL, Power down mode, Auto Negotiation, SPI MODE 0, 3, Hardwired TCP/IP, LED outputs |
| Тип монтажа | SMD |
| Кол-во выводов | 48 |
| Protocols | TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE |
| Spi modes | 0, 3 |
| Spi speed | 80 MHz |
| Шаг выводов | 0.5 mm |
| Led outputs | Full/Half duplex, Link, Speed, Active |
| Объем памяти | 32 KB |
| Wake on lan | Да |
| Duplex modes | Full and half duplex |
| Io tolerance | 5V |
| Выводы корпуса | 48 |
| Тип упаковки | LQFP |
| Package pitch | 0.5mm |
| Скорость Ethernet | 10BaseT/100BaseTX |
| Напряжение питания | 3.3V |
| Power down mode | Да |
| Auto negotiation | Да |
| Ip fragmentation | Нет |
| Protocol support | TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE |
| Number of sockets | 8 |
| Рабочее напряжение | 3.3V |
| Размеры упаковки | 7x7mm |
| Protocols supported | TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE |
| Spi clock frequency | 80 MHz |
| Io voltage tolerance | 5V |
