Интерфейс Ethernet W5200
У поставщика
ПроизводительWIZNET
У поставщиков
96 шт.
Норм. уп.: 200
Цены поставщиков
Склад 39
В наличии:59 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 562,95 |
| от 8 | 542,43 |
| от 13 | 531,46 |
| от 22 | 522,59 |
| от 37 | 513,75 |
Склад 13
В наличии:37 шт
Срок поставки: до недели
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 572,22 |
| от 3 | 554,42 |
| от 5 | 537,26 |
| от 10 | 523,63 |
| от 20 | 516,13 |
Описание

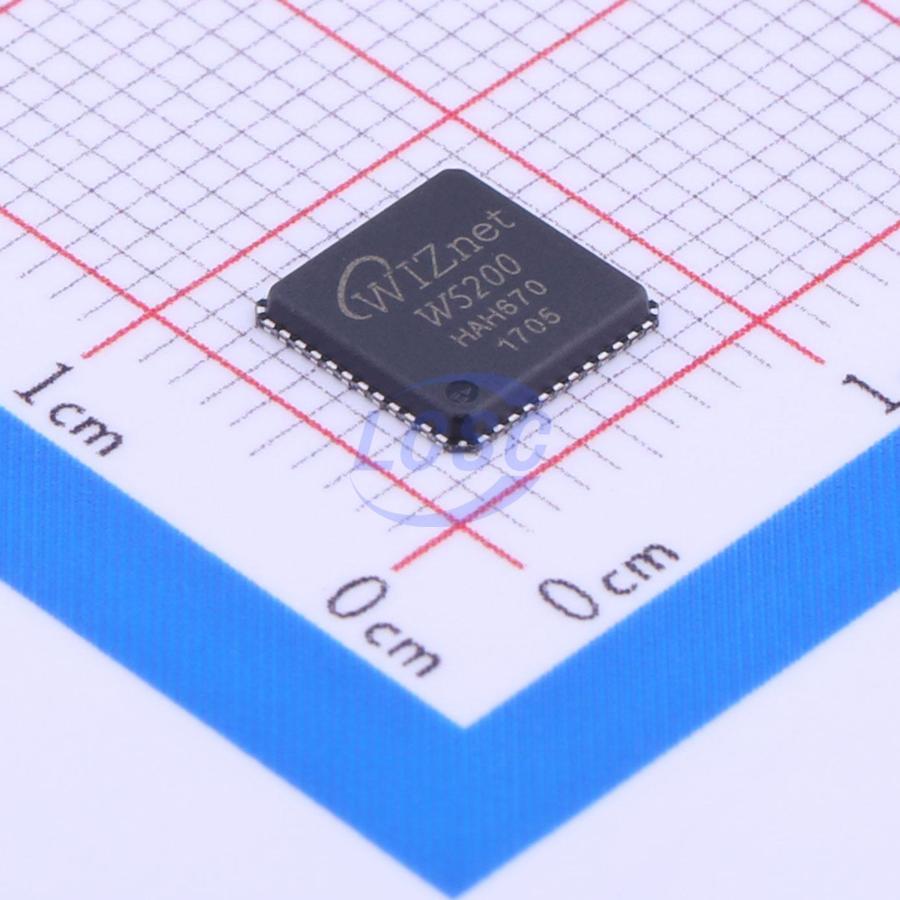

Микросхема Ethernet-контроллера W5200 от WIZNET объединяет TCP/IP-стек, MAC и PHY в одном корпусе 48-QFN. Работает в широком диапазоне температур от -40 до +85 °C. Применяется в промышленной автоматике и встраиваемых системах для организации проводного сетевого подключения.
Технические характеристики
| Корпус | 48 Pin QFN |
| Sockets | 8 |
| Тип монтажа | SMD |
| Spi pins | 4 |
| Без свинца | Да |
| Spi modes | SPI MODE 0, SPI MODE 3 |
| Описание | Hardwired TCP/IP embedded Ethernet controller with SPI interface |
| Led outputs | Full/Half duplex, Link, Speed |
| Артикул | W5200 |
| Wake on lan | Да |
| Adsl support | PPPoE Protocol with PAP/CHAP Authentication mode |
| Ethernet phy | 10BaseT/100BaseTX embedded |
| Производитель | WIZnet Co.,Ltd. |
| Auto mdi mdix | Да |
| Напряжение питания | 3.3V |
| Power down mode | Да |
| Auto negotiation | Full and half duplex, 10 and 100-based |
| Ip fragmentation | Нет |
| Рассеиваемая мощность | Vcc 3.3V Temperature 25°C |
| Ac characteristics | Spi timing: Да; Reset timing: Да; Crystal characteristics: Да; Transformer characteristics: Да |
| Dc characteristics | |
| Protocols supported | TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE, Ethernet |
| Target applications | Home Network Devices: Set-Top Boxes, PVRs, Digital Media Adapters, Serial-to-Ethernet: Access Controls, LED displays, Wireless AP relays, Parallel-to-Ethernet: POS / Mini Printers, Copiers, USB-to-Ethernet: Storage Devices, Network Printers, GPIO-to-Ethernet: Home Network Sensors, Security Systems: DVRs, Network Cameras, Kiosks, Factory and Building Automations, Medical Monitoring Equipments, Embedded Servers |
| Absolute max ratings | |
| Io voltage tolerance | 5V |
| Раб. температура | 25°C (power dissipation reference) |
| Internal buffer memory | 32Kbytes |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | IC TCP/IP+MAC+PHY CONTROLLER |
| Ir reflow temperature profile | Lead-Free |
| Рабочая температура | -40В°C ~ 85В°C |
