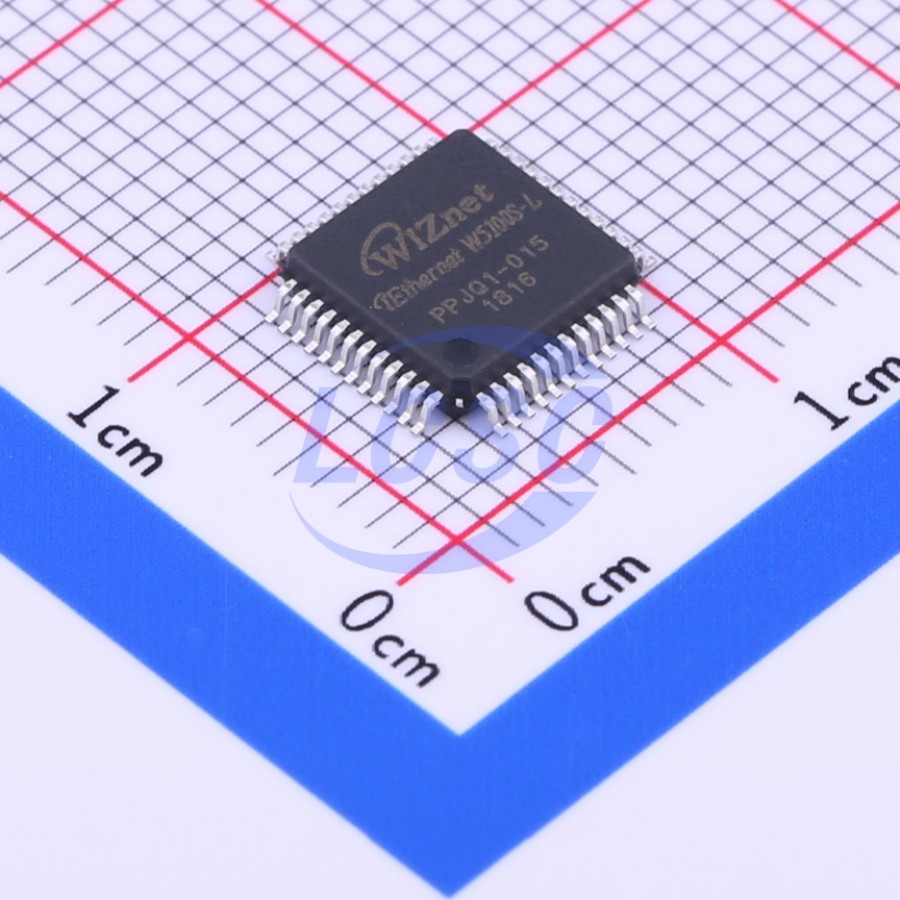

Микросхема W5100S-L
У поставщика
У поставщиков
591 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:538 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 237,15 |
| от 19 | 223,93 |
| от 38 | 213,43 |
| от 76 | 204,19 |
| от 152 | 197,96 |
Склад 12
В наличии:53 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 2 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 196,65 |
| от 5 | 174,73 |
Описание
Микросхема W5100S-L от WIZNET — контроллер интерфейсов со встроенным стеком TCP/IP. Работает при напряжении 3,3 В, поддерживает Ethernet 10/100 Мбит/с и интерфейс SPI для связи с микроконтроллером. Корпус LQFP-48 обеспечивает компактный монтаж. Применяется в промышленной автоматике и системах Интернета вещей (IoT).
Технические характеристики
| Тип | Контроллеры интерфейсов |
| Шаг | 0.5mm |
| Корпус | LQFP-48 |
| Sockets | 4 |
| Напряжение, В | 3,3 |
| Тип монтажа | SMD |
| Auto mdix | supported only in Auto-Negotiation mode |
| Protocols | TCP, UDP, WOL over UDP, ICMP, IGMPv1/v2, IPv4, ARP, PPPoE |
| Размеры | 7x7mm |
| Объем памяти | 16KB |
| Power modes | Ethernet Power down mode, Main Clock gating, WOL (Wake On LAN) |
| Wake on lan | over UDP |
| Ethernet phy | 10BaseT/100BaseTX |
| Io tolerance | 5V |
| Network leds | Full/Half duplex, Link, 10/100 Speed, Active |
| Host interface | SPI (MODE 0/3), Parallel System Bus (2 address, 8-bit data) |
| Светодиодные индикаторы | Full/Half duplex, Link, 10/100 Speed, Active |
| Напряжение питания | 3.3V |
| Auto negotiation | Full and half duplex, 10 and 100-based |
| Ip fragmentation | Not supported |
| Power save modes | Ethernet PHY Power Down, Main Clock Gating |
| Описание | Ethernet ICs 10/100 Base-T/TX PHY SPI Interface 7x7 |
| Number of sockets | 4 |
| Socket less command | ARP-Request, PING-Request |
| Tx rx buffer memory | 16Kbytes |
| Io voltage tolerance | 5V |
| Rx buffer per socket | 8KB |
| Tx buffer per socket | 8KB |
