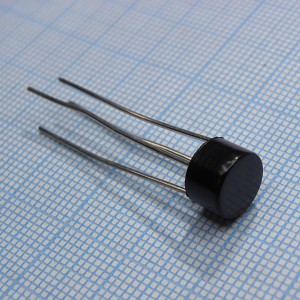

Диодный мост W005M
У поставщика
У поставщиков
8 046 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:6 146 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,33 |
| от 133 | 12,74 |
| от 266 | 11,43 |
| от 531 | 10,42 |
| от 1 000 | 9,68 |
Склад 12
В наличии:1 900 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,32 |
| от 100 | 8,68 |
| от 1 000 | 7,95 |
Описание
Диодный мост W005M от HOTTECH рассчитан на ток до 1,5 А и обратное напряжение 50 В. Компонент выполнен в корпусе WOB для монтажа в отверстия. Применяется в блоках питания и выпрямителях бытовой электроники.
Технические характеристики
| Тип | диодный мост |
| Тип | bridge_rectifier |
| Вес | 1.1g |
| Ток, А | 1.5 A |
| Корпус | molded_plastic |
| Напряжение, В | 50 V |
| Тип монтажа | THT |
| Полярность | marked_on_body |
| Клеммы | plated_leads_solderable |
| Тип корпуса | WOB |
| Артикул | W005M |
| Габарит A | 8.60-9.10mm |
| Размер B | 5.0-5.50mm |
| Габариты C | 27.9mm min |
| Габариты D | 25.4mm min |
| Dimensions E | 0.71-0.81mm |
| Dimensions G | 4.60-5.60mm |
| Расстояние между выводами | 9.5mm from case for rating |
| UL признан | E157705 |
| Напряжение блокировки DC | 50V |
| Voltage rms reverse | 35V |
| Обратный ток при 25°C | 10µA |
| Обратный ток при 100°C | 500µA |
| Диап. темп. хр. | -55 to +150°C |
| Forward voltage per element | 1.0V at 1.5A |
| Диап. раб. темп. | -55 to +125°C |
| Voltage working peak reverse | 50V |
| Voltage peak repetitive reverse | 50V |
| Current average rectified output | 1.5A |
| Current non repetitive peak forward surge | 40A |
