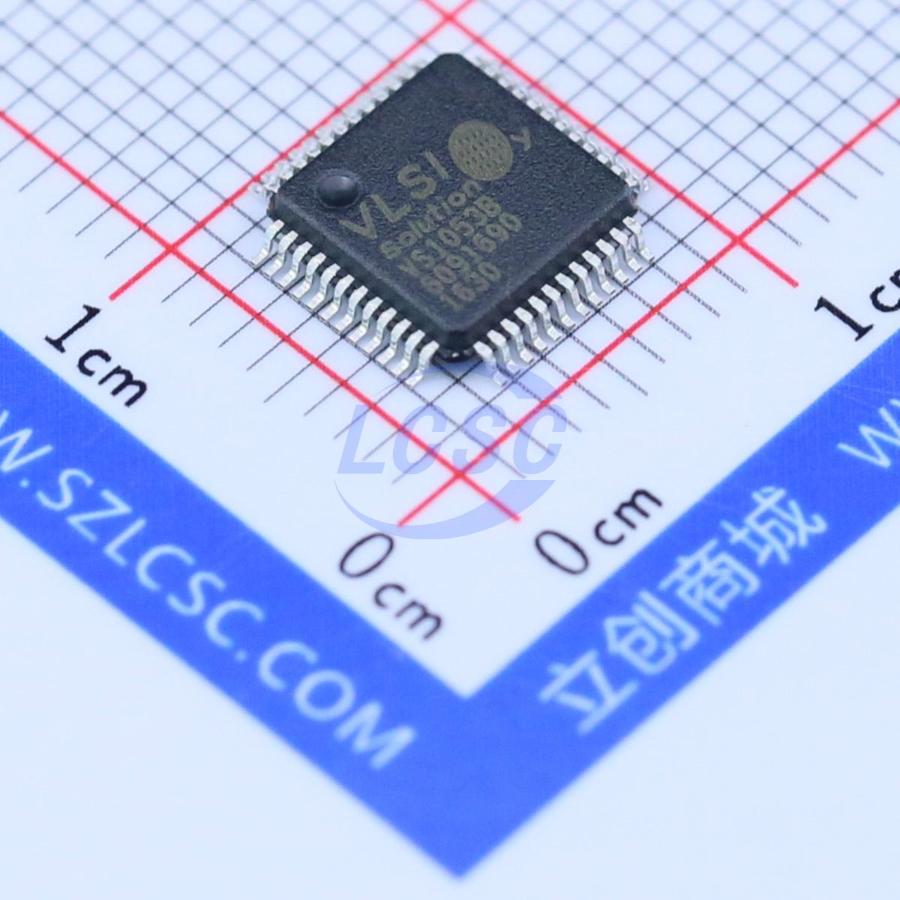

Микросхема VS1053B-L
У поставщика
У поставщиков
215 шт.
Норм. уп.: 250
Цены поставщиков
Склад 13
В наличии:215 шт
Срок поставки: до недели
Норм. уп.: 250
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 513,26 |
| от 10 | 487,91 |
| от 19 | 467,79 |
| от 38 | 450,10 |
| от 75 | 438,14 |
Описание
Микросхема VS1053B-L от VLSI представляет собой аудиокодек с поддержкой популярных форматов сжатия. Устройство выполняет декодирование MP3, Ogg Vorbis, WMA, FLAC и MIDI, а также может кодировать аудиопоток в формат IMA ADPCM. Благодаря встроенному ЦАП и усилителю для наушников, микросхема подходит для создания автономных плееров, голосовых записей и звуковых модулей.
Технические характеристики
| Adc | stereo (mic, line, line+mic or 2x line) |
| Корпус | LQFP-48 |
| Dac type | oversampling multi-bit sigma-delta |
| Data ram | 0.5KiB |
| Особенности | EarSpeaker Spatial Processing, Bass and treble controls, Zero-cross detection, Internal PLL clock multiplier, Low-power operation, SPI flash boot, Stereo earphone driver |
| Тип монтажа | SMD |
| Выводы GPIO | 8 |
| Без свинца | Да |
| Кол-во выводов | 48 |
| Gpio count | 8 |
| Интерфейсы | SPI, UART, I2S |
| Описание | Ogg Vorbis/MP3/AAC/WMA/FLAC/MIDI Audio Codec Circuit |
| Артикул | VS1053B-L |
| Data ram size | 0.5+ KiB |
| Разрешение АЦП | 16-bit |
| Разрешение ЦАП | 18-bit |
| Соотв. RoHS | Да |
| Instruction ram | 16KiB |
| Supply voltage io | 1.8V - 3.6V |
| Макс. тактовая частота | 13MHz |
| Clock frequency min | 12MHz |
| Instruction ram size | 16 KiB |
| Audio formats decoded | Ogg Vorbis, MP3, AAC, WMA, FLAC, WAV, MIDI, MP1, MP2 |
| Audio formats encoded | Ogg Vorbis, IMA ADPCM, PCM |
| Supply voltage analog | 2.5V - 3.6V |
| Supply voltage digital | 1.8V - 3.6V |
| Clock frequency alt max | 26MHz |
| Clock frequency alt min | 24MHz |
| Earphone load impedance | 30 Ω |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -65C |
| Earphone drive capability | 30ohm |
| Operating clock frequency | 12..13 MHz or 24..26 MHz |
| Макс. раб. темп. | 85C |
| Мин. раб. темп. | -40C |
