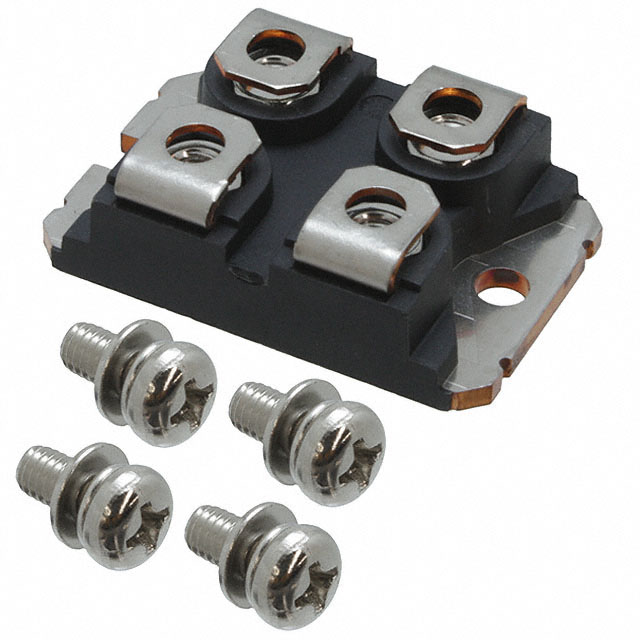

ДИОДЫ VS-UFB280FA40, Изолированный выпрямительный модуль VISHAY, Ultrafast, 280А, 400В, 2 диода, 40нс, корпус SOT-227
У поставщика
ПроизводительVishay
КатегорияДиодные модули
У поставщиков
116 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:83 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 576,17 |
| от 2 | 3 440,17 |
| от 3 | 3 332,22 |
| от 6 | 3 237,26 |
| от 10 | 3 173,06 |
Склад 15
В наличии:24 шт
Срок поставки: до 10 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 572,88 |
Склад 12
В наличии:9 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 105,00 |
| от 10 | 2 718,46 |
Описание
Это изолированный выпрямительный модуль Ultrafast от Vishay, выполненный в корпусе SOT-227. Модуль содержит два быстровосстанавливающихся диода с общим временем восстановления 40 нс, рассчитанных на ток 280 А и обратное напряжение 400 В. Благодаря высокой скорости переключения и изолированному корпусу, компонент применяется в мощных импульсных источниках питания, преобразователях частоты и сварочном оборудовании.
Технические характеристики
| Вес | 30g |
| Тип | Диодный модуль |
| Ток | 280 А |
| Корпус | SOT-227 |
| Тип монтажа | THT (screw terminals) |
| Технология | Ultrafast recovery rectifier (FRED Pt) |
| Описание | Insulated Ultrafast Rectifier Module, 280A, 400V |
| Артикул | VS-UFB280FA40 |
| UL одобрение | E78996 |
| Производитель | Vishay Semiconductors |
| Монтаж | Выводной |
| Момент затяжки | 1.3 Nm |
| Diode configuration | two independent diodes |
| Max reverse voltage | 400V |
| Напряжение | 400 В |
| Диап. темп. хр. | -55 to 175°C |
| Isolation voltage rms 1min | 2500V |
| Junction capacitance at 400V | 100pF |
| Forward voltage at 100A 25C max | 1.24V |
| Forward voltage at 100A 25C typ | 1.06V |
| Forward voltage at 100A 175C max | 0.95V |
| Forward voltage at 100A 175C typ | 0.85V |
| Reverse leakage current at 25C max | 50µA |
| Reverse leakage current at 175C max | 4mA |
| Thermal resistance case to heatsink | 0.05°C/W |
| Диапазон темп. перехода | -55 to 175°C |
| Max continuous forward current limited | 100A (to not exceed terminal temperature) |
| Single pulse forward current per diode | 1300A |
| Max power dissipation per module at 90C | 395W |
| Average forward current per module at 90C | 280A |
| Continuous forward current per diode at 90C | 170A |
| Thermal resistance junction to case both legs | 0.215°C/W |
| Thermal resistance junction to case single leg | 0.43°C/W |
| Reverse recovery time typ at 1A 200A us 30V 25C | 40ns |
| Peak recovery current typ at 150A 200A us 200V 25C | 10.5A |
| Reverse recovery time typ at 150A 200A us 200V 25C | 93ns |
| Peak recovery current typ at 150A 200A us 200V 125C | 20.2A |
| Reverse recovery time typ at 150A 200A us 200V 125C | 172ns |
| Reverse recovery charge typ at 150A 200A us 200V 25C | 490nC |
| Reverse recovery charge typ at 150A 200A us 200V 125C | 1740nC |
