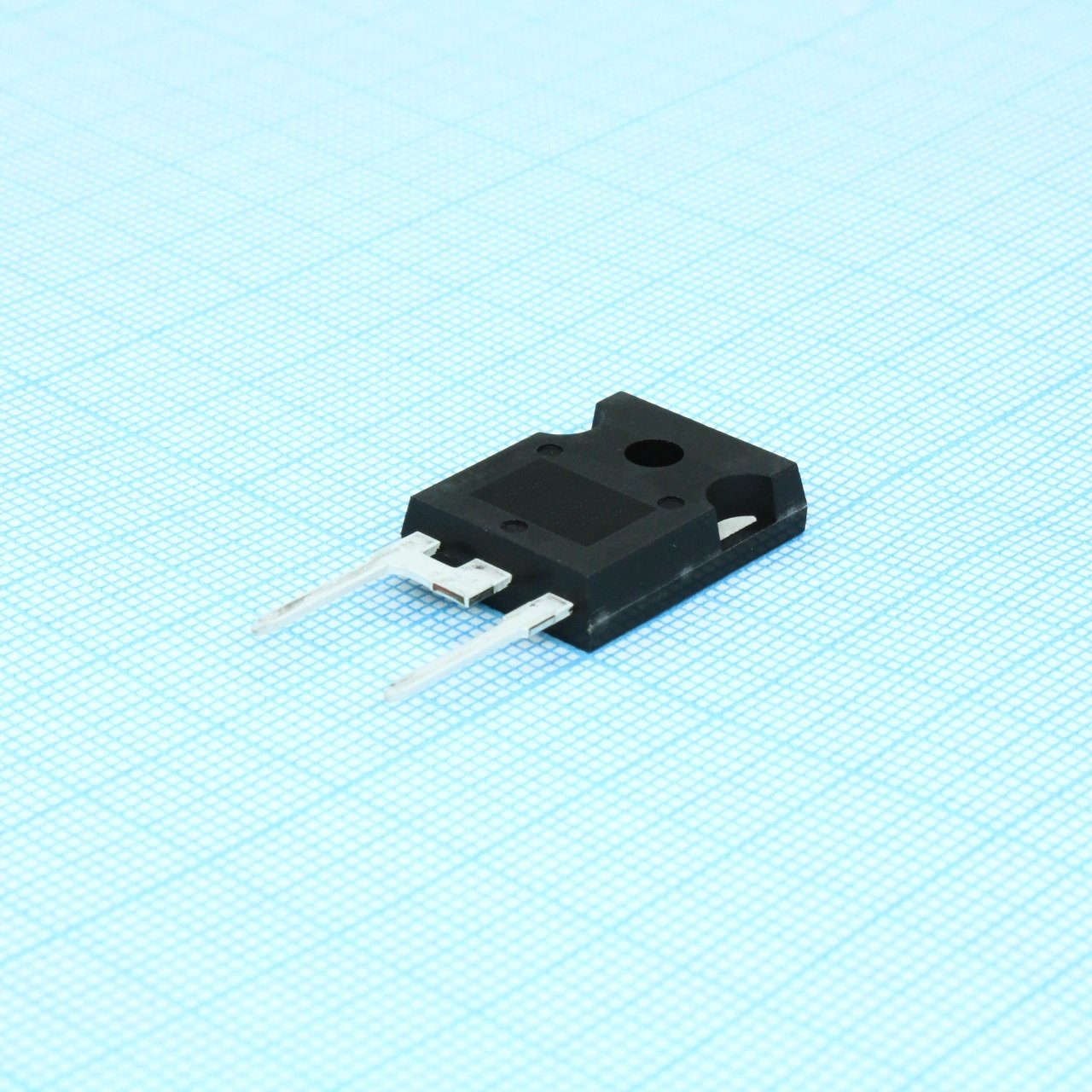

Транзистор VS-HFA25PB60-N3
У поставщика
У поставщиков
1 109 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:860 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 196,65 |
| от 5 | 176,70 |
Склад 13
В наличии:249 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 234,58 |
| от 10 | 220,13 |
| от 25 | 208,37 |
| от 50 | 199,62 |
| от 100 | 193,10 |
Описание
Диод VS-HFA25PB60-N3 от Vishay — это высокочастотный выпрямитель в выводном корпусе. Он рассчитан на ток до 25 А и обратное напряжение 600 В, отличается низким временем восстановления. Применяется в импульсных источниках питания и преобразователях промышленной автоматики.
Технические характеристики
| Вес | 6.0g |
| Монтаж | выводные |
| Корпус | TO-247AC modified (2 pins) |
| Тип монтажа | THT |
| Тип диода | Ultrafast soft recovery diode, single die |
| Current avg | 25A |
| Макс. напряжение | 600V |
| Current surge | 225A |
| Current repetitive | 100A |
| Макс. момент затяжки | 12 kgf·cm |
| Mounting torque min | 6.0 kgf·cm |
| Макс. темп. вывода | 300°C |
| Series inductance typ | 12nH |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -55°C |
| Power dissipation at 25C | 151W |
| Макс. раб. темп. | 150°C |
| Мин. раб. темп. | -55°C |
| Power dissipation at 100C | 60W |
| Forward voltage max at 25A | 1.7V |
| Forward voltage max at 50A | 2.0V |
| Forward voltage typ at 25A | 1.3V |
| Forward voltage typ at 50A | 1.5V |
| Reverse leakage max at 125C | 2000µA |
| Reverse leakage typ at 125C | 600µA |
| Reverse leakage max at rated V | 20µA |
| Reverse leakage typ at rated V | 1.5µA |
| Forward voltage max at 25A 125C | 1.7V |
| Forward voltage typ at 25A 125C | 1.3V |
| Junction capacitance max at 200V | 100pF |
| Junction capacitance typ at 200V | 55pF |
| Peak recovery current max at 25C | 10A |
| Peak recovery current typ at 25C | 4.5A |
| Reverse recovery time max at 25C | 75ns |
| Reverse recovery time typ at 25C | 50ns |
| Thermal resistance case heatsink | 0.25 K/W |
| Тепловое сопр. переход-корпус | 0.83 K/W |
| Peak recovery current max at 125C | 15A |
| Peak recovery current typ at 125C | 8.0A |
| Reverse recovery time max at 125C | 160ns |
| Reverse recovery time typ 1A test | 23ns |
| Reverse recovery time typ at 125C | 105ns |
| Reverse recovery charge max at 25C | 375nC |
| Reverse recovery charge typ at 25C | 112nC |
| Reverse recovery charge max at 125C | 1200nC |
| Reverse recovery charge typ at 125C | 420nC |
| Тепловое сопротивление переход-среда | 40 K/W |
| Peak rate fall recovery current typ at 25C | 250A/µs |
| Peak rate fall recovery current typ at 125C | 160A/µs |
