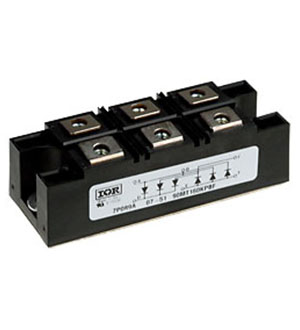

VS-90MT160KPBF, трехфазный диодный мост 600В 90А INT-A-Pak
У поставщика
ПроизводительVishay
У поставщиков
17 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:17 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10 764,00 |
| от 2 | 10 704,27 |
Описание
Трехфазный диодный мост Vishay VS-90MT160KPBF рассчитан на напряжение до 600 В и постоянный выходной ток 90 А. Компонент выполнен в прочном корпусе INT-A-Pak для монтажа в отверстия и имеет изоляцию 4000 В. Применяется в мощных выпрямителях промышленной автоматики и силовых установках.
Технические характеристики
| Тип | Three phase bridge rectifier |
| Вес | 176 g |
| Корпус | MTK (INT-A-PAK) |
| Тип монтажа | THT |
| Номинал I²t | 10ms no voltage: 3000 A²s; 8.3ms no voltage: 2700 A²s; 10ms with 100% VRRM: 2100 A²s; 8.3ms with 100% VRRM: 1900 A²s |
| Артикул | VS-90MT160KPBF |
| UL одобрение | E78996 |
| Корпус | Int-A-Pak |
| I2sqrt t rating | 30000 A²√s |
| Момент затяжки | 4 to 6 Nm |
| Соответствие материала | PbF (Lead-free) per Vishay definition |
| Падение напряжения | 1.6V at 150A, Tj=25°C |
| Slope resistance low | 5.11 mΩ |
| Схема включения | Three phase bridge |
| Изол. напр. RMS | 4000V |
| Slope resistance high | 4.64 mΩ |
| Threshold voltage low | 0.89V |
| Threshold voltage high | 1.05V |
| Конфигурация | 3-фазный мост |
| Maximum dc output current | 90A |
| Диап. темп. хр. | -40 to 150°C |
| Диап. раб. темп. | -40 to 150°C |
| Maximum forward surge current | 10ms no voltage: 770A; 8.3ms no voltage: 810A; 10ms with 100% VRRM: 650A; 8.3ms with 100% VRRM: 680A |
| Maximum reverse leakage current | 10 mA at Tj max |
| Повторяющееся импульсное обратное напряжение | 1600V |
| Неповторяющееся импульсное обратное напряжение | 1700V |
| Thermal resistance case to heatsink | 0.03 °C/W |
| Thermal resistance junction to case per module dc | 0.21 °C/W |
| Thermal resistance junction to case per junction dc | 1.26 °C/W |
| Thermal resistance junction to case per module 120 rect | 0.25 °C/W |
| Thermal resistance junction to case per junction 120 rect | 1.47 °C/W |
| Максимальное постоянное обратное напряжение,В | 1600 |
| Максимальный прямой(выпрямленный за полупериод) ток,А | 90 |
