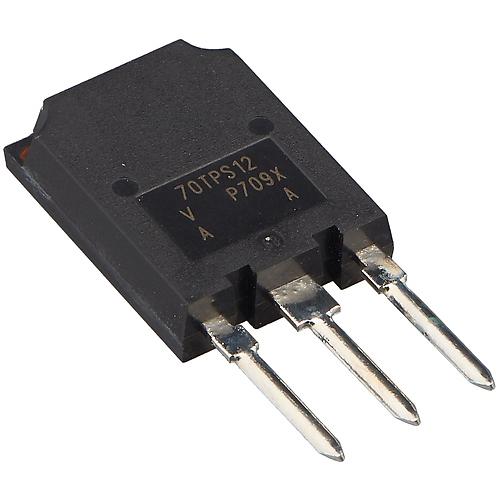

Тиристор VS-70TPS12PBF
У поставщика
У поставщиков
899 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:899 шт
Срок поставки: до недели
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 476,70 |
| от 18 | 455,25 |
| от 50 | 440,90 |
| от 75 | 428,27 |
| от 150 | 419,74 |
Описание
Тиристор VS-70TPS12PBF от Vishay рассчитан на ток до 70 А и напряжение до 1200 В. Выполнен в корпусе TO-247, подходит для мощных схем управления и коммутации. Применяется в промышленной автоматике, источниках питания и силовых преобразователях.
Технические характеристики
| Тип | Тиристоры |
| I gd | 6 mA |
| Тип | Phase Control SCR |
| V gd | 0.25V |
| V tm | 1.4V @ 100A, Tj=25°C |
| Di dt | 150 A/μs |
| Dv dt | 500 V/μs |
| V drm | 1200V |
| VRRM | 1200V |
| I t av | 70A |
| P g av | 2.5 W |
| Rth cs | 0.2 °C/W |
| Rth JA | 40 °C/W |
| Rth jc | 0.27 °C/W |
| Макс. Tj | 125°C |
| Tj мин. | -40°C |
| Вес | 6 g |
| I t rms | 75A |
| Корпус | Super-247 (TO-274AA) |
| I2t no v | 10200 A²s |
| I gt 25c | 100 mA |
| Тип монтажа | THT |
| R t1 low | 4.138 mΩ |
| Макс. Tstg | 150°C |
| Мин. Tstg | -40°C |
| V gt 25c | 1.5V |
| I gm peak | 2.5 A |
| I gt 125c | 80 mA |
| I holding | 200 mA |
| P gm peak | 10 W |
| R t2 high | 3.43 mΩ |
| V gt 125c | 1.1V |
| Ширина корпуса | 15.50 mm |
| I latching | 400 mA |
| I tsm no v | 1400A |
| V t to low | 0.916V |
| Высота корпуса | 4.50 mm |
| Длина корпуса | 20.80 mm |
| I2t rated v | 7200 A²s |
| I gt neg40c | 270 mA |
| Артикул | VS-70TPS12PBF |
| V gt neg40c | 4.0V |
| V t to high | 1.21V |
| I2sqrt t no v | 102000 A²√s |
| I rrm drm 25c | 1.0 mA |
| I tsm rated v | 1200A |
| Диаметр вывода | 1.30 mm |
| V gm negative | 10V |
| I rrm drm 125c | 15 mA |
| Gate lead diameter | 1.00 mm |
| Макс. момент затяжки | 12 kg-cm |
| Mounting torque min | 6 kg-cm |
| V rsm non repetitive | 1300V |
