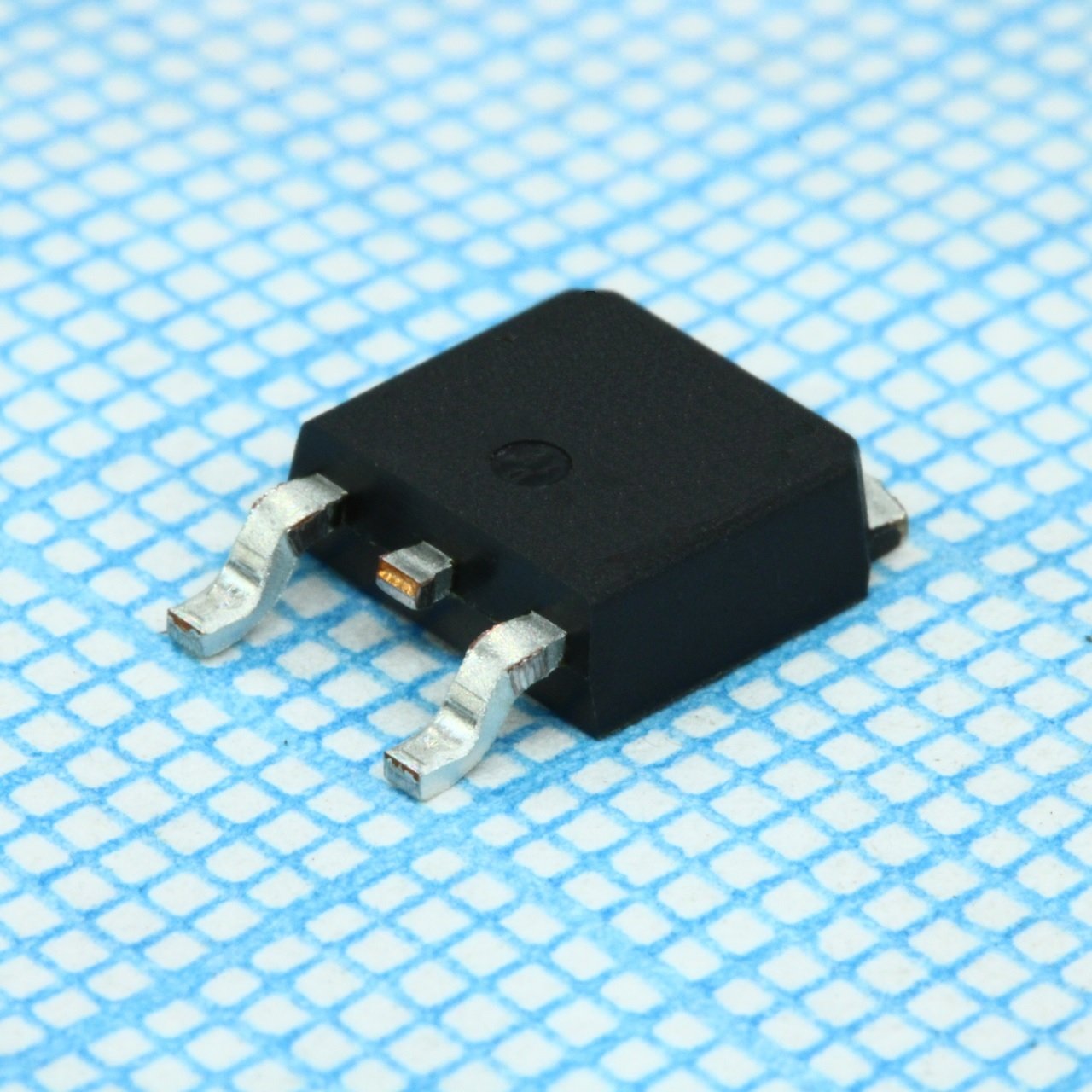

Диод Шоттки 100В 5.5А VS-50WQ10FNTR-M3
У поставщика
ПроизводительVishay
У поставщиков
7 972 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:6 800 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 45,54 |
| от 100 | 39,02 |
| от 1 000 | 36,04 |
Склад 13
В наличии:1 172 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 58,12 |
| от 39 | 53,46 |
| от 78 | 49,65 |
| от 155 | 46,78 |
| от 310 | 44,64 |
Описание
Диод Шоттки VS-50WQ10FNTR-M3 от Vishay рассчитан на напряжение до 100 В и прямой ток 5,5 А. Выполнен в компактном корпусе DPAK (TO-252AA) для поверхностного монтажа. Отличается низким прямым падением напряжения и высокой скоростью переключения. Применяется в импульсных источниках питания, DC/DC-преобразователях и цепях защиты от обратной полярности.
Технические характеристики
| Тип | Schottky Rectifier |
| Цоколевка | 1: Anode; 2: Cathode; 3: Anode; 4: Cathode |
| Серия | 50WQ10FN |
| Вес | 0.3 g |
| Корпус | DPAK/TO-252AA |
| Тип монтажа | SMD |
| Упаковка | Tape & Reel |
| Кол-во выводов | 4 |
| Тип корпуса | D-Pak (TO-252AA) |
| Размеры | 6.73 mm x 6.48 mm x 2.38 mm (approx) |
| Тип диода | Schottky Rectifier |
| Описание | SCHOTTKY RECTIFIER 5.5 Amp D-Pak (TO-252AA) |
| Артикул | VS-50WQ10FNTR-M3 |
| Производитель | International Rectifier |
| Jedec outline | D-Pak (Similar to TO-252AA) |
| Тип монтажа | SMD |
| Квалификация | Industrial Level |
| Reel quantity trl | 3000 pieces |
| Series inductance | 5.0nH |
| Threshold voltage | 0.47V |
| Peak surge current | 330A |
| Темп. хранения | -40 to 150°C |
| Voltage reverse max | 100V |
| Емкость перехода | 183pF |
| Reel quantity tr trr | 2000 pieces |
| Примечание | Шоттки 100В 5.5А |
| Max dc reverse voltage | 100V |
| Средний прямой ток | 5.5A |
| Peak surge current 10ms | 110A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Forward slope resistance | 21.46mΩ |
| Диап. темп. хр. | -40 to 150°C |
| Forward current conditions | 50% duty cycle @ TC = 135°C, rectangular waveform |
| Диапазон темп. перехода | -40 to 150°C |
| Reverse leakage conditions | VR = rated VR |
| Avalanche energy conditions | TJ = 25°C, IAS = 0.5A, L = 40mH |
| Forward voltage drop 5A 25C | 0.77V |
| Forward voltage drop 5a 25c | 0.77V |
| Reverse leakage current 25C | 1mA |
| Обратный ток утечки при 25°C, мкА | 1mA |
| Forward voltage drop 10A 25C | 0.91V |
| Forward voltage drop 10a 25c | 0.91V |
| Forward voltage drop 5A 125C | 0.63V |
| Forward voltage drop 5a 125c | 0.63V |
| Repetitive avalanche current | 0.5A |
| Reverse leakage current 125C | 4mA |
| Обратный ток утечки при 125°C, мкА | 4mA |
| Series inductance conditions | Measured lead to lead 5mm from package body |
| Threshold voltage conditions | TJ = TJ max |
| Voltage reverse working peak | 100V |
| Описание (англ.) | DIODE SCHOTTKY 100V 5.5A DPAK |
| Forward voltage drop 10A 125C | 0.74V |
| Forward voltage drop 10a 125c | 0.74V |
| Peak surge current conditions | 5µs sine or 3µs rectangular pulse |
| Thermal resistance conditions | DC operation |
| Рабочая температура перехода | -40 to 150°C |
| Forward voltage drop conditions | Pulse width < 300µs, duty cycle < 2% |
| Junction capacitance conditions | VR = 5V, test signal 100kHz to 1MHz, 25°C |
| Non repetitive avalanche energy | 6.0mJ |
| Повторяющееся импульсное обратное напряжение | 100V |
| Max working peak reverse voltage | 100V |
| Non repetitive surge current 5us | 330A |
| Non repetitive surge current 10ms | 110A |
| Peak surge current 10ms conditions | 10ms sine or 6ms rectangular pulse |
| Тепл. сопр. переход-корпус | 3.0 °C/W |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 5.5 |
