Диод Шоттки 60В 5.5А VS-50WQ06FNTR-M3
У поставщика
ПроизводительVishay
У поставщиков
183 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:183 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 61,56 |
| от 36 | 56,71 |
| от 72 | 52,74 |
| от 143 | 49,77 |
| от 285 | 47,55 |
Описание

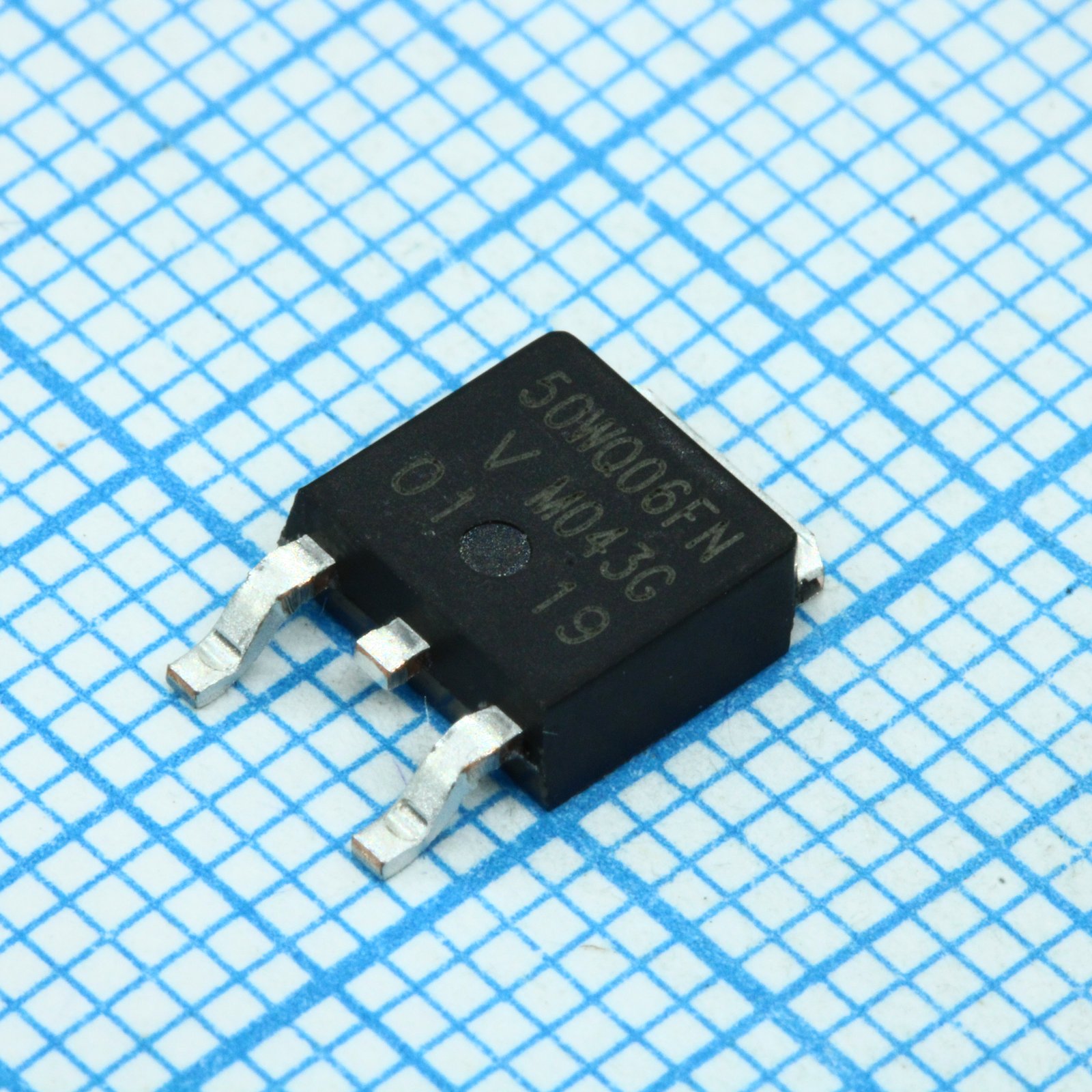

Диод Шоттки от Vishay с напряжением 60 В и током 5,5 А. Выполнен в компактном корпусе DPAK (TO-252AA) для поверхностного монтажа. Обеспечивает низкое падение напряжения и высокое быстродействие. Подходит для импульсных источников питания и цепей защиты в промышленной и бытовой электронике.
Технические характеристики
| MSL | MSL level 1, LF max peak 260°C |
| Цоколевка | Anode: pins 1, 3; Cathode: pins 2, 4 (base cathode) |
| Вес | 0.3g |
| Маркировка | 50WQ06FN |
| Корпус | DPAK/TO-252AA |
| Материал | Halogen-free, RoHS-compliant, lead (Pb)-free terminations |
| Тип монтажа | SMD |
| Упаковка | Tape and reel (13" diameter reel) |
| Тип диода | High Performance Schottky Rectifier |
| Артикул | VS-50WQ06FNTR-M3 |
| Конфигурация | Single die |
| Avalanche energy | 7mJ |
| Series inductance | 5.0nH |
| Threshold voltage | 0.35V |
| Frequency operation | High frequency operation |
| Падение напряжения | 0.57V at 5A, Tj=25°C; 0.74V at 10A, Tj=25°C; 0.54V at 5A, Tj=125°C; 0.68V at 10A, Tj=125°C |
| Емкость перехода | 360pF at V=5V, 25°C |
| Примечание | Шоттки 60В 5.5А |
| Max dc reverse voltage | 60V |
| Voltage rate of change | 10000V/μs |
| Обратный ток утечки | 3mA at 25°C; 35mA at 125°C at rated VR |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Forward slope resistance | 25.5mOhm |
| Диап. темп. хр. | -40 to +150°C |
| Диапазон темп. перехода | -40 to +150°C |
| Max average forward current | 5.5A |
| Non repetitive surge current | 320A at 5μs sine; 105A at 10ms sine |
| Repetitive avalanche current | 0.8A |
| Описание (англ.) | DIODE SCHOTTKY 60V 5.5A DPAK |
| Max working peak reverse voltage | 60V |
| Тепл. сопр. переход-корпус | 3.0°C/W |
| Average forward current 50 duty cycle | 5.5A at Tc=132°C |
