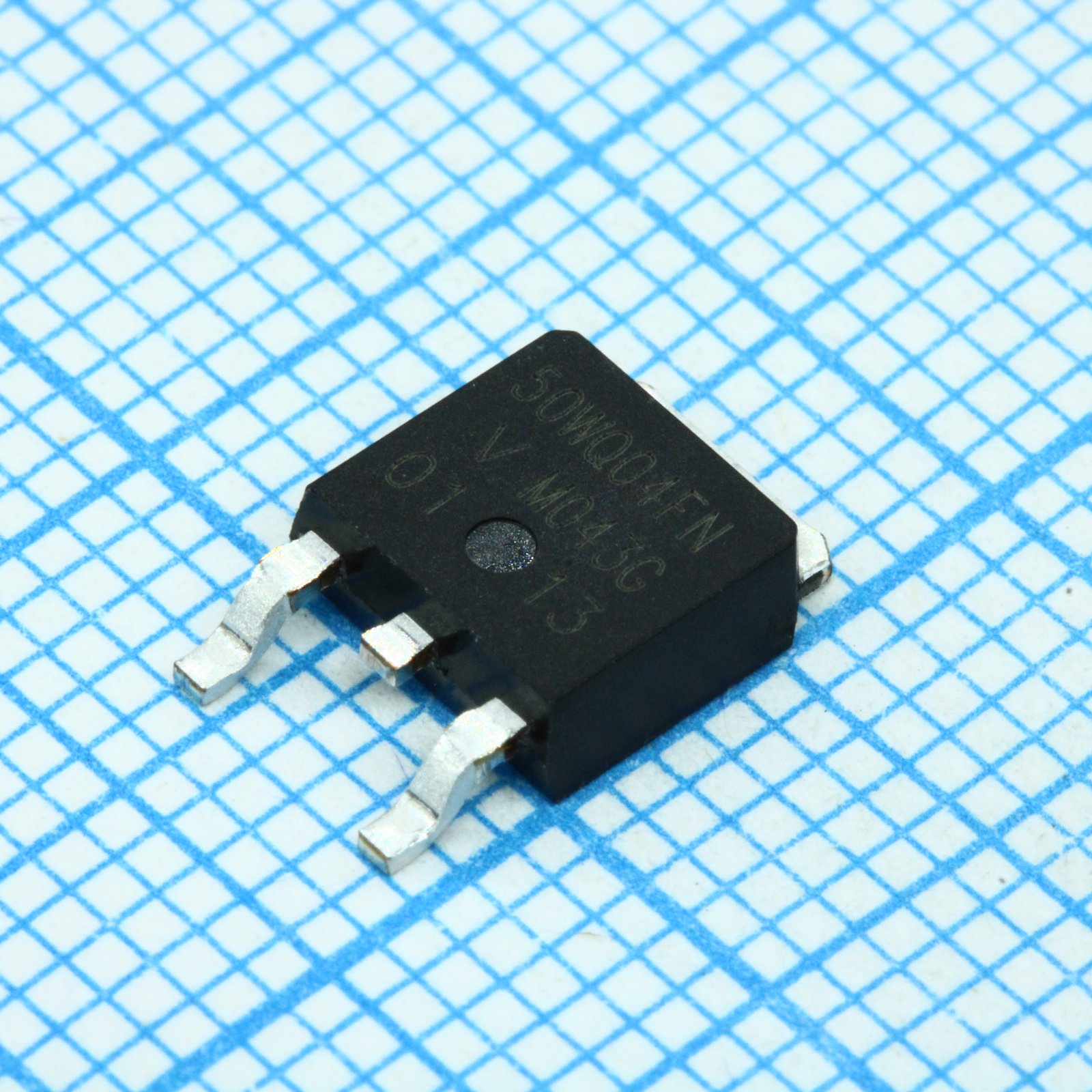

Диод Шоттки 40В 5.5А VS-50WQ04FN-M3
У поставщика
ПроизводительVishay
У поставщиков
1 605 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:1 605 шт
Срок поставки: до недели
Норм. уп.: 75
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 82,00 |
| от 27 | 75,93 |
| от 53 | 70,99 |
| от 150 | 67,29 |
| от 225 | 64,53 |
Описание
Диод Шоттки VS-50WQ04FN-M3 от Vishay рассчитан на напряжение до 40 В и прямой ток 5.5 А. Компонент выполнен в компактном корпусе DPAK (TO-252AA) для поверхностного монтажа. Подходит для импульсных источников питания и цепей защиты от обратной полярности.
Технические характеристики
| Вес | 0.3g |
| Корпус | DPAK/TO-252AA |
| Тип монтажа | SMD |
| Компонент | VS-50WQ04FN-M3 |
| Без свинца | Да |
| Уровень MSL | 1 |
| Тип диода | Schottky Rectifier |
| Описание | High Performance Schottky Rectifier, 5.5 A |
| Без галогенов | Да |
| Соотв. RoHS | Да |
| Series inductance | 5.0nH |
| Threshold voltage | 0.27V |
| Емкость перехода | 405pF |
| Примечание | Шоттки 40В 5.5А |
| Средний прямой ток | 5.5A |
| Peak solder temperature | 260C |
| Тип упаковки | Tube (туба) |
| Forward slope resistance | 26.77mOhm |
| Forward voltage at 5A 25C | 0.51V |
| Диап. темп. хр. | -40 to +150C |
| Forward voltage at 10A 25C | 0.63V |
| Forward voltage at 5A 125C | 0.44V |
| Диапазон темп. перехода | -40 to +150C |
| Maximum dc reverse voltage | 40V |
| Forward voltage at 10A 125C | 0.59V |
| Reverse leakage current 25C | 3mA |
| Repetitive avalanche current | 1.2A |
| Reverse leakage current 125C | 40mA |
| Описание (англ.) | DIODE SCHOTTKY 40V 5.5A DPAK |
| Non repetitive avalanche energy | 9mJ |
| Повторяющееся импульсное обратное напряжение | 40V |
| Non repetitive surge current 5us | 550A |
| Non repetitive surge current 10ms | 90A |
| Тепл. сопр. переход-корпус | 3.0C/W |
| Maximum working peak reverse voltage | 40V |
