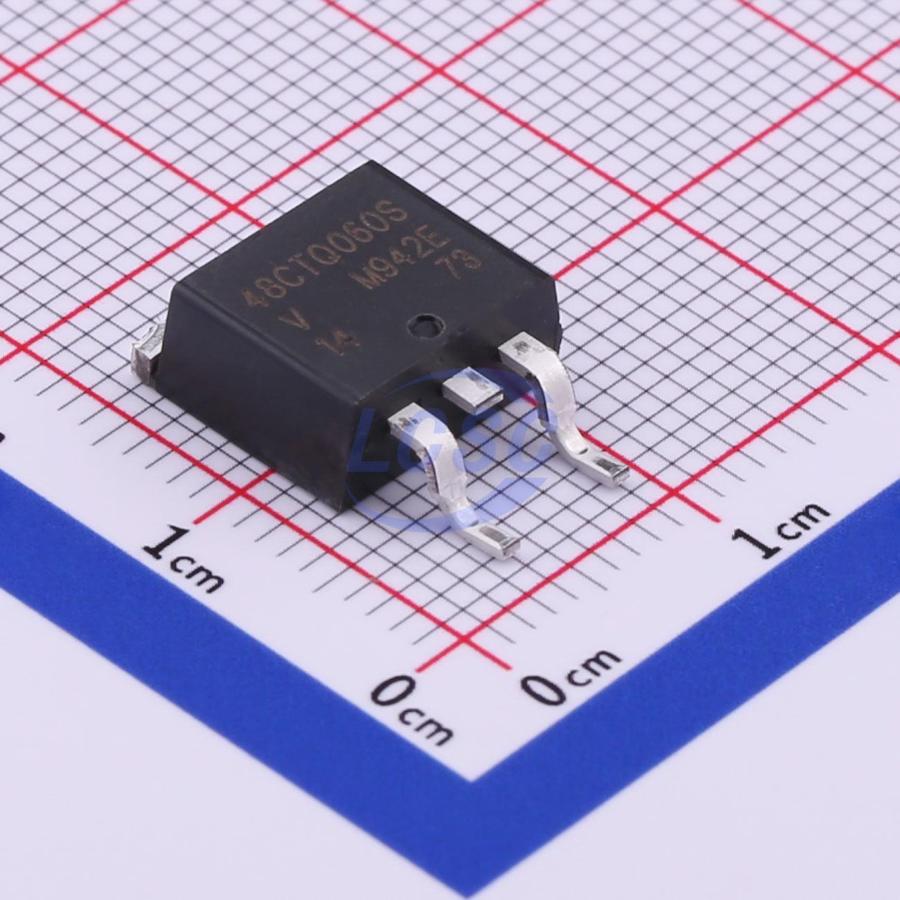

Диод Шоттки х2 60В 40А 3-Pin(2+Tab) D2PAK туба
У поставщика
ПроизводительVishay
У поставщиков
194 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:194 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 234,05 |
| от 11 | 219,57 |
| от 21 | 207,78 |
| от 50 | 199,01 |
| от 100 | 192,46 |
Описание
Диод Шоттки сдвоенный от Vishay на 60 В и 40 А. Выполнен в корпусе D2PAK (TO-263) для поверхностного монтажа. Подходит для импульсных блоков питания и цепей защиты от обратной полярности в промышленной автоматике.
Технические характеристики
| Корпус | D2Pak (TO-263) |
| Тип монтажа | SMD |
| Без свинца | Да |
| Уровень MSL | 1 |
| Описание | High Performance Schottky Rectifiers, 2 x 20 A |
| Артикул | VS-48CTQ060S-M3 |
| Без галогенов | Да |
| Конфигурация | Common cathode center tap |
| Соотв. RoHS | Да |
| Threshold voltage | 0.37V |
| Approximate weight | 2g |
| Max reverse voltage | 60V |
| Макс. момент затяжки | 12kgf·cm |
| Mounting torque min | 6kgf·cm |
| Схема включения | Common cathode |
| Max dc reverse voltage | 60V |
| Тип упаковки | Tube (туба) |
| Forward slope resistance | 8.26mΩ |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -55°C to +150°C |
| Max voltage rate of change | 10000V/µs |
| Max peak reflow temperature | 245°C |
| Описание (англ.) | Diode Schottky 60V 40A 3-Pin(2+Tab) D2PAK Tube |
| Forward voltage drop at 20a 25c | 0.61V |
| Forward voltage drop at 40a 25c | 0.83V |
| Forward voltage drop at 20a 125c | 0.58V |
| Forward voltage drop at 40a 125c | 0.75V |
| Max junction capacitance per leg | 1220pF |
| Max working peak reverse voltage | 60V |
| Typical series inductance per leg | 8.0nH |
| Max reverse leakage current at 25c | 2mA |
| Max average forward current per leg | 20A |
| Max reverse leakage current at 125c | 140mA |
| Repetitive avalanche current per leg | 1.50A |
| Max average forward current per device | 40A |
| Non repetitive avalanche energy per leg | 13mJ |
| Typical reverse leakage current at 125c | 89mA |
| Typical thermal resistance case to heatsink | 0.50°C/W |
| Max non repetitive surge current per leg 5us | 1000A |
| Max non repetitive surge current per leg 10ms | 260A |
| Max thermal resistance junction to case per leg | 2.0°C/W |
| Max thermal resistance junction to case per package | 1.0°C/W |
