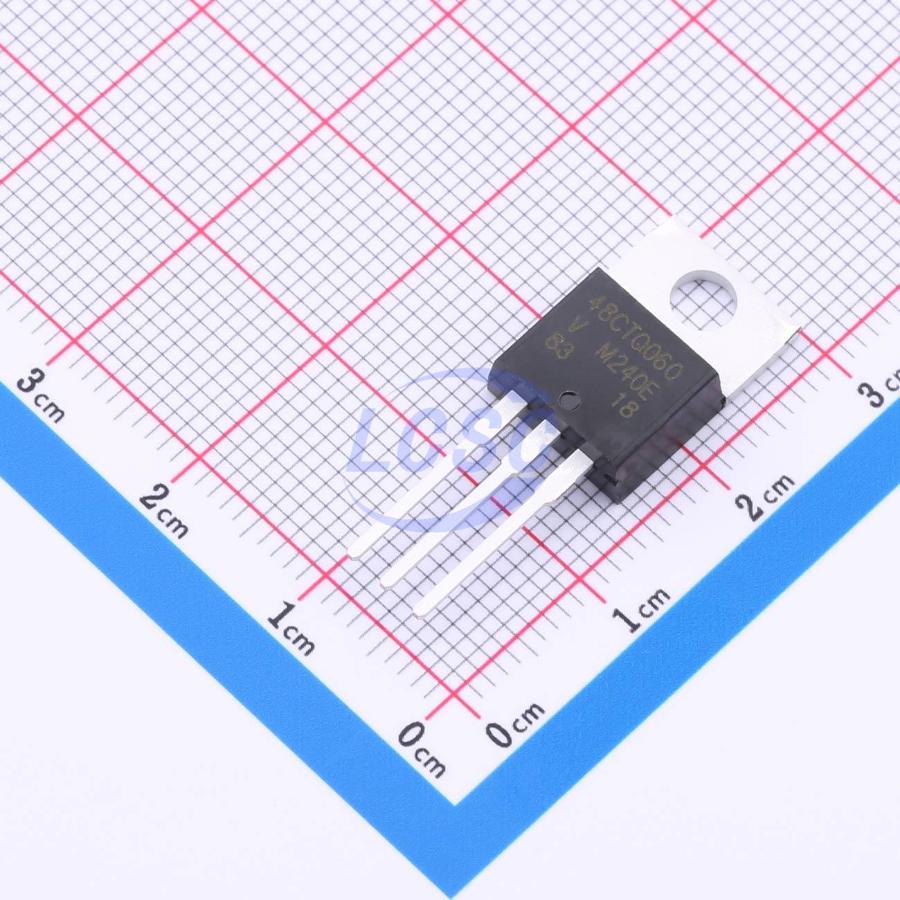

Диоды и сборки выпрямительные VS-48CTQ060-M3
У поставщика
У поставщиков
1 049 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:1 047 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 177,64 |
| от 50 | 168,21 |
| от 100 | 161,90 |
| от 200 | 156,34 |
| от 350 | 152,59 |
Склад 39
В наличии:2 шт.
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 245,99 |
| от 16 | 234,51 |
| от 26 | 228,26 |
| от 43 | 223,23 |
| от 73 | 218,70 |
Описание
Диод Шоттки VS-48CTQ060-M3 производства Vishay представляет собой сдвоенную выпрямительную сборку с общим катодом. Компонент предназначен для высокочастотного выпрямления и силовой электроники, обеспечивая низкое прямое падение напряжения. Применяется в импульсных источниках питания, преобразователях и цепях защиты от обратной полярности.
Технические характеристики
| Вес | 2g |
| Тип | Schottky Diode |
| Корпус | 3L TO-220AB |
| Тип монтажа | сквозное отверстие |
| Тип диода | high performance Schottky rectifier |
| Артикул | VS-48CTQ060-M3 |
| Корпус | TO-263AB (D2PAK) |
| Монтаж | SMD |
| Экологические параметры | halogen-free, RoHS-compliant, lead(Pb)-free terminations |
| Maximum dv dt | 10000V/μs |
| Момент затяжки | 6-12 kgf·cm (5-10 lbf·in) |
| Threshold voltage | 0.37V |
| Прямой ток | 48 A |
| Схема включения | common cathode (center tap) |
| Forward slope resistance | 8.26mΩ |
| Series inductance per leg | 8.0nH |
| Диап. темп. хр. | -55°C to +150°C |
| Диапазон темп. перехода | -55°C to +150°C |
| Maximum dc reverse voltage | 60V |
| Junction capacitance per leg | 1220pF @5V, 25°C, 100kHz-1MHz |
| Макс. температура перехода | 150°C |
| Прямое напряжение | 0.6 V |
| Thermal resistance case to heatsink | 0.50°C/W (smooth greased surface) |
| Maximum forward voltage drop per leg | 0.61V @20A,25°C; 0.83V @40A,25°C; 0.58V @20A,125°C; 0.75V @40A,125°C |
| Maximum working peak reverse voltage | 60V |
| Repetitive avalanche current per leg | 1.5A |
| Обратное напряжение | 60 V |
| Maximum average forward current per leg | 20A (50% duty cycle, T_C=111°C, rectangular waveform) |
| Maximum reverse leakage current per leg | 2mA @25°C, rated V_R; 140mA @125°C, rated V_R |
| Non repetitive avalanche energy per leg | 13mJ @25°C, I_AS=1.5A, L=11.5mH |
| Typical reverse leakage current per leg | 89mA @125°C, rated V_R |
| Maximum average forward current per device | 40A |
| Thermal resistance junction to case per leg | 2.0°C/W (DC operation) |
| Maximum non repetitive surge current per leg | 1000A (5μs sine or 3μs rect pulse), 260A (10ms sine or 6ms rect pulse) |
| Thermal resistance junction to case per package | 1.0°C/W |
