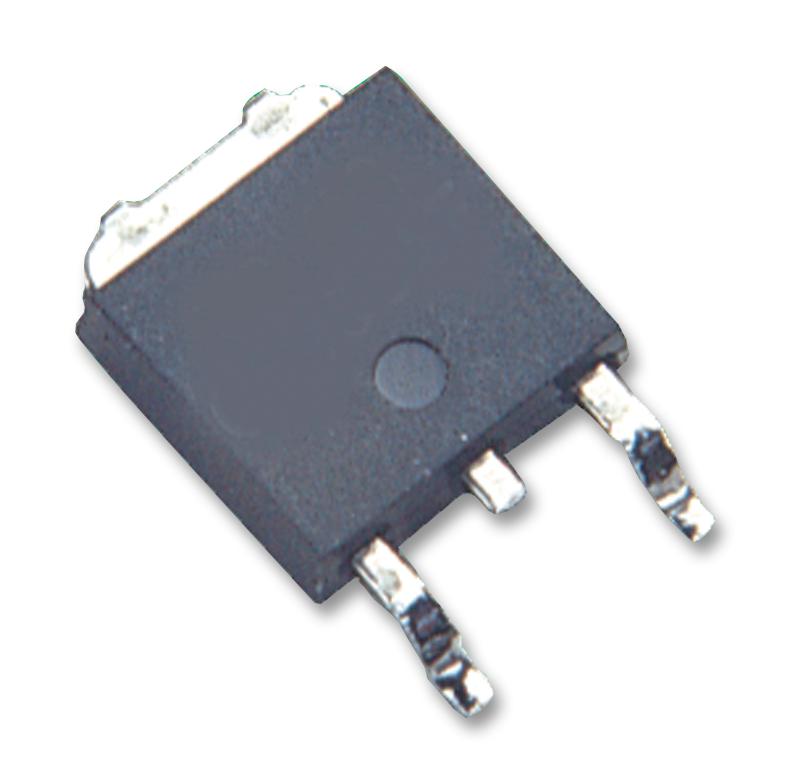

Диод VS-42CTQ030S-M3
У поставщика
У поставщиков
100 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 310,99 |
| от 8 | 292,79 |
| от 15 | 277,96 |
| от 30 | 266,94 |
| от 50 | 258,73 |
Описание
Диод VS-42CTQ030S-M3 от Vishay — это высокоэффективный сдвоенный выпрямитель Шоттки. Компонент предназначен для применения в импульсных источниках питания и преобразователях, где требуются низкое прямое падение напряжения и высокая скорость переключения. Устройство выпускается в корпусе D2PAK для поверхностного монтажа, что упрощает компоновку платы.
Технические характеристики
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Вес | 2g |
| Корпус | D2PAK (TO-263AB) |
| Тип монтажа | SMD |
| Без свинца | Да |
| Уровень MSL | 1 |
| Technology | Schottky |
| Описание | High Performance Schottky Rectifier, 2 x 20 A |
| Артикул | VS-42CTQ030S-M3 |
| Без галогенов | Да |
| Mounting Type | Surface Mount |
| Package / Case | TO-263-3, D2PAK (2 Leads + Tab), TO-263AB |
| Соотв. RoHS | Да |
| Описание | DIODE ARR SCHOTT 30V 20A TO263AB |
| Series inductance | 8.0nH |
| Threshold voltage | 0.22V |
| Diode Configuration | 1 Pair Common Cathode |
| Макс. момент затяжки | 12 kgf·cm |
| Mounting torque min | 6 kgf·cm |
| Емкость перехода | 2840pF |
| Схема включения | Common cathode |
| Voltage rate of change | 10000V/us |
| Supplier Device Package | TO-263AB (D2PAK) |
| Peak solder temperature | 245°C |
| Forward slope resistance | 6.76mOhm |
| Диап. темп. хр. | -55 to +150°C |
| Forward voltage at 20A 25C | 0.48V |
| Forward voltage at 40A 25C | 0.57V |
| Диапазон темп. перехода | -55 to +150°C |
| Maximum dc reverse voltage | 30V |
| Forward voltage at 20A 125C | 0.38V |
| Forward voltage at 40A 125C | 0.51V |
| Reverse leakage current 25C | 3mA |
| Repetitive avalanche current | 3A |
| Reverse leakage current 125C | 183mA |
| Current - Reverse Leakage @ Vr | 3 mA @ 30 V |
| Voltage - DC Reverse (Vr) (Max) | 30 V |
| Average forward current per leg | 20A |
| Non repetitive avalanche energy | 13mJ |
| Повторяющееся импульсное обратное напряжение | 30V |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Non repetitive surge current 5us | 1100A |
| Voltage - Forward (Vf) (Max) @ If | 480 mV @ 20 A |
| Non repetitive surge current 10ms | 360A |
| Average forward current per device | 40A |
| Thermal resistance case to heatsink | 0.50°C/W |
| Maximum working peak reverse voltage | 30V |
| Thermal resistance junction to case per leg | 2.0°C/W |
| Current - Average Rectified (Io) (per Diode) | 20A |
| Thermal resistance junction to case per package | 1.0°C/W |
| Обратное напряжение, В | 30 |
