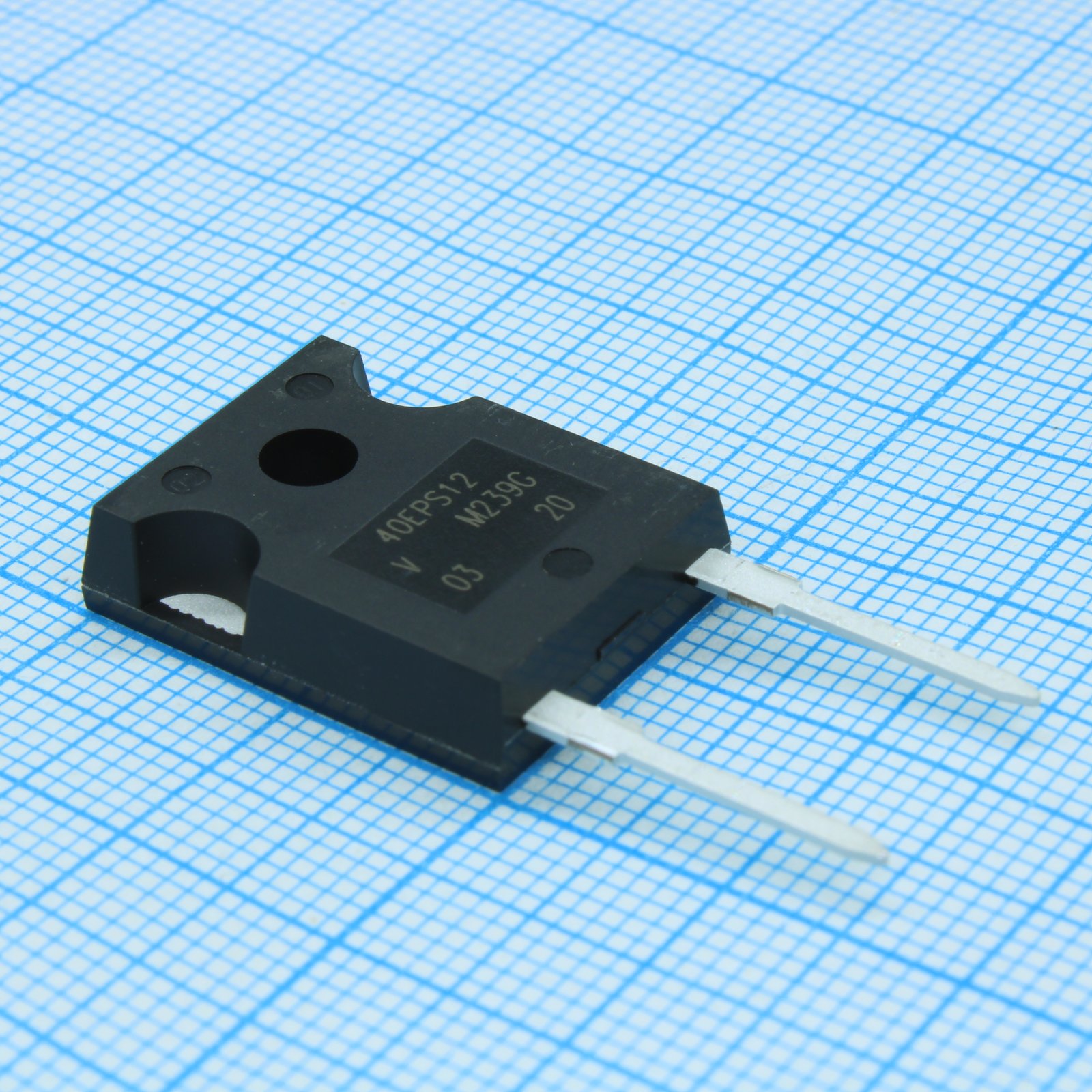

Диод VS-40EPS12-M3
У поставщика
У поставщиков
237 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:237 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 327,18 |
| от 13 | 310,25 |
| от 25 | 296,80 |
| от 50 | 284,99 |
| от 100 | 277,00 |
Описание
Диод VS-40EPS12-M3 от Vishay — это высоконадёжный силовой выпрямитель. Компонент предназначен для преобразования переменного тока в постоянный в импульсных источниках питания и промышленной электронике. Отличается низким прямым падением напряжения и высокой устойчивостью к перегрузкам.
Технические характеристики
| Тип | High Voltage Input Rectifier Diode |
| Вес | 6g |
| Корпус | TO-247AC 2L |
| Тип монтажа | Выводной |
| Тип корпуса | TO-247AC 2L |
| Размеры | A: 4.65-5.31mm; D: 19.71-20.70mm; E: 15.29-15.87mm; L: 14.20-16.10mm; P: 3.56-3.66mm; Q: 5.31-5.69mm; R: 4.52-5.49mm; S: 5.51mm BSC; B: 0.99-1.40mm; C: 0.38-0.89mm; E: 5.46mm BSC; A1: 2.21-2.59mm; A2: 1.17-1.37mm; D1: 13.08mm min; D2: 0.51-1.35mm; E1: 13.46mm min; L1: 3.71-4.29mm; P1: 7.39mm max; B1: 0.99-1.35mm; B2: 1.65-2.39mm; B3: 1.65-2.34mm; B4: 2.59-3.43mm; B5: 2.59-3.38mm; C1: 0.38-0.84mm |
| Артикул | VS-40EPS12-M3 |
| Marking device | 40EPS12 |
| I2sqrt t fusing | 11310A^2√s |
| Threshold voltage | 0.74V |
| Макс. момент затяжки | 12kgf·cm |
| Mounting torque min | 6kgf·cm |
| Voltage rating vrrm | 1200V |
| Схема включения | Single |
| Material categorization | halogen-free, RoHS-compliant, lead(Pb)-free |
| Тип упаковки | Tube (туба) |
| Forward slope resistance | 7.16mΩ |
| Макс. темп. перехода | 150°C |
| Min junction temperature | -40°C |
| Диап. темп. хр. | -40 to +150°C |
| I2t fusing 10ms no voltage | 1131A^2s |
| Forward voltage drop at 20a | 1.0V |
| Max average forward current | 40A |
| Описание (англ.) | Diode 1.2KV 40A 2-Pin(2+Tab) TO-247AC Modified T/R |
| I2t fusing 10ms with rated vrrm | 800A^2s |
| Max reverse leakage current at 25c | 0.1mA |
| Max reverse leakage current at 150c | 1.0mA |
| Thermal resistance case to heatsink | 0.2°C/W |
| Тепл. сопр. переход-корпус | 0.6K/W |
| Forward voltage drop at rated current | 1.1V |
| Термосопротивление переход-среда | 40°C/W |
| Max non repetitive peak reverse voltage | 1300V |
| Max non repetitive surge current 10ms sine | 475A |
| Max non repetitive surge current with rated vrrm | 400A |
| Обратное напряжение, В | 1200 |
| Прямой ток, А | 40 |
